Rohde & Schwarz SGT100A Máy phát tín hiệu Vector

• Tối ưu để sử dụng trong sản xuất

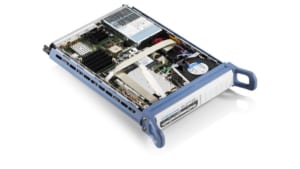

– Bộ tạo tín hiệu vector độc lập nhỏ nhất với bộ tạo băng tần tích hợp: Thiết kế tiết kiệm không gian làm cho SGT100A trở nên lý tưởng để sử dụng trong bất kỳ hệ thống thử nghiệm nào. SGT100A nhỏ gọn là bộ tạo tín hiệu vectơ hoàn chỉnh với dải tần lên đến 6 GHz và bộ tạo băng tần cơ sở hiệu suất cao tích hợp.

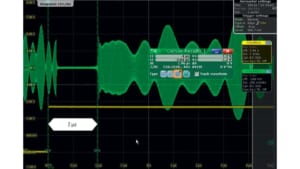

– Chuyển đổi tần số và cấp độ nhanh chóng để tối ưu hóa thông lượng sản xuất: Đối với các bài kiểm tra tự động, thời gian cần thiết để chuyển đổi tần số và mức độ là một đặc điểm chính, đặc biệt là khi sử dụng tần số và mức độ để hiệu chỉnh hoặc đặc tính DUT chẳng hạn như bộ khuếch đại. Ngoài mạng LAN và USB, SGT100A có giao diện PCIe để điều khiển từ xa để đạt được tốc độ tối đa

– Mức đầu ra cao để bù đắp cho các tổn thất trong hệ thống thử nghiệm. Mặc dù có kích thước nhỏ gọn, SGT100A đạt được mức đầu ra tối đa +22 dBm (điển hình). Mức cao như vậy rất quan trọng trong một hệ thống thử nghiệm để bù đắp cho những tổn thất phát sinh trong hệ thống cáp và đường dẫn tín hiệu

– Tiêu thụ điện năng thấp để giảm tản nhiệt và đơn giản hóa việc quản lý nhiệt trong hệ thống. Mức tiêu thụ điện năng 65 W thấp giúp giảm chi phí vận hành
và giảm tản nhiệt. Tản nhiệt thấp giúp đơn giản hóa việc quản lý nhiệt của hệ thống

• Hiệu suất tín hiệu

Hiệu suất tín hiệu rất quan trọng khi nói đến việc cung cấp công cụ phù hợp cho các ứng dụng sản xuất. Đây là điểm vượt trội của R & S®SGT100A: nó đạt được cường độ vectơ lỗi (EVM) cực thấp là 0,4% khi kiểm tra các thiết bị tuân thủ IEEE802.11ac (với băng thông RF 160 MHz và điều chế 256QAM bậc cao hơn). Hiệu suất của nó cho phép lợi nhuận thử nghiệm lớn hơn và đạt được năng suất cao hơn trong sản xuất

– Đáp ứng tần số vượt trội nhờ bộ tạo băng tần tích hợp. Đáp ứng tần số rất phẳng trên băng thông 240 MHz làm cho R & S®SGT100A trở nên linh hoạt và lý tưởng cho nhiều ứng dụng. Độ lệch chỉ 0,1 dB trên toàn bộ phạm vi cho thấy rõ ràng lý do tại sao băng tần bên trong được kết hợp hoàn hảo với mô-đun RF là một điểm cộng thực sự. Các tính năng khác như hiệu số tần số trong băng tần cơ sở, băng thông tín hiệu cao và tổng hợp sóng mang LTE cũng được hưởng lợi từ tính tuyến tính này

– Độ lặp lại mức tuyệt vời và độ tuyến tính của mức cho khả năng tái lập vượt trội của các phép đo. Trong môi trường sản xuất, mức đối với DUT trên toàn bộ hệ thống thường được hiệu chỉnh để loại bỏ bất kỳ ảnh hưởng nào của các thành phần giữa máy phát và DUT. Do đó, khả năng lặp lại mức của máy phát RF quan trọng hơn độ chính xác mức tuyệt đối của nó khi đảm bảo rằng hiệu chuẩn một lần của toàn bộ hệ thống vẫn có giá trị trong một thời gian dài để tối đa hóa thời gian hoạt động

– Sử dụng bộ tinh thể dao động điện tử điều khiển hiệu suất cao tùy chọn để dễ dàng tích hợp vào hệ thống thử nghiệm. Thông thường, tất cả các thiết bị thử nghiệm trong hệ thống được đồng bộ hóa bằng cách sử dụng tham chiếu 10 MHz. R & S®SGT100A cung cấp bộ dao động tinh thể điều khiển bằng lò nướng hiệu suất cao tùy chọn để cung cấp tham chiếu 10 MHz ổn định và chính xác mà không chiếm thêm không gian giá đỡ

• Chi phí thấp

Tổng chi phí sở hữu đối với một sản phẩm liên quan đến nhiều khía cạnh khác nhau. Ngoài chi phí ban đầu, mức tiêu thụ điện năng thấp của máy phát điện chỉ 65 W cũng giúp tiết kiệm tiền theo hai cách. Đầu tiên, nó làm giảm hóa đơn tiền điện. Thứ hai, nó tản nhiệt ít hơn, đơn giản hóa việc quản lý nhiệt của hệ thống thử nghiệm
