NF ZA57630 Máy phân tích trở kháng

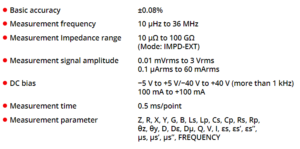

Máy phân tích trở kháng NF ZA57630 có rất nhiều tính năng hỗ trợ người dùng cũng như tiện dung trong quá trình đo và phân tích như bên dưới.

• Quét tần số, biên độ AC,  Đặt điện áp DC, Chỉnh điểm không
  Quét biên độ AC

Quét tần số.

Quét đặt điện áp DC

Thực hiện các phép đo trong các điều kiện cố định mà không thay đổi tần số, biên độ AC hoặc các thông số thiên vị DC, để quan sát sự thay đổi các đặc tính theo thời gian (trục hoành: thời gian)

• Thiết lập đo lường và các điều kiện khác

Cài đặt trực quan trên một màn hình

Thiết lập trục đồ thị

Cài đặt tần số.

• Cài đạt dải đo.

– Dải đo tự động
Thực hiện các phép đo bằng cách tự động đặt phạm vi đo tối ưu trong khi theo dõi kết quả đo. Điều này có hiệu quả khi có những thay đổi đáng kể trong dữ liệu đo lường.
– Dải đo cố định
Phạm vi đo được cố định, điều này ngăn chặn sự gián đoạn (các bước) trong giá trị đo được gây ra bởi những thay đổi trong phạm vi.

• Chức năng trì hoãn đo lường.

Nếu các thông số quét như tần số hoặc biên độ AC bị thay đổi trong khi đang quét, kết quả đo không chính xác có thể được tạo ra do phản ứng thoáng qua.
Thời gian cho đến khi các phép đo bắt đầu sau khi các thông số được thay đổi có thể bị trì hoãn.
Có hai loại độ trễ: “Độ trễ khi bắt đầu phép đo” và “Độ trễ khi đo”

• Chuyển đổi mật độ cao tự động

Chức năng này chỉ tự động tăng mật độ tần số cho các phần mà dữ liệu đo thay đổi đột ngột trong quá trình đo quét tần số.
Trong các phép đo đặc tính cộng hưởng của các thiết bị như máy rung áp điện và máy tạo dao động tinh thể, chức năng này rất hữu ích.

• Chức năng sửa lỗi

Hiệu chỉnh các nguyên nhân gây ra sai số đo lường, để có các đánh giá chính xác.
– Để thực hiện các phép đo chính xác, các nguyên nhân gây ra lỗi đo khác nhau như trở kháng dư và chiều dài cáp phải được sửa chữa đúng cách.
– Chỉnh sửa mở
Giảm các lỗi do dư thừa gây ra
– Chỉnh sửa ngắn
Giảm lỗi do trở kháng dư
– Hiệu chỉnh tải
Hiệu chỉnh độ lệch so với giá trị thực bằng cách sử dụng các mẫu có giá trị đã biết dưới dạng trở kháng tiêu chuẩn
– Mở rộng cổng
Sửa lỗi pha do thời gian trễ truyền khi sử dụng cáp dài
– Độ dốc bù
Loại bỏ ảnh hưởng của sóng dao động tiềm ẩn trong tín hiệu đo. Hiệu quả cho phép đo các mẫu như pin có khả năng thay đổi do sạc và xả
– Cân bằng
Đo đặc tính tần số của cảm biến, dây cáp và các thiết bị đo lường được kết nối bên ngoài khác và sửa mức sai số của các thiết bị đo lường đó
– Trọng số đầu vào
Hiệu chỉnh sự suy giảm đầu dò hoặc độ lợi của pre-amp
– Tự hiệu chuẩn
Tự hiệu chỉnh lỗi

• Kiểm soát giá trị

– Đọc các giá trị đo của X, Y1 và Y2 được hiển thị trên đồ thị.
Có thể sử dụng tối đa 8 điểm đánh dấu.
– Điểm đánh dấu Δ
Hiển thị sự khác biệt so với điểm đánh dấu tiêu chuẩn (Điểm đánh dấu 1)
– Điểm đánh dấu ΔTRKG
Hiển thị sự khác biệt giống như cách đánh dấu sự khác biệt. Khi điểm đánh dấu 1 được di chuyển, nó sẽ di chuyển trong khi vẫn giữ sự khác biệt về giá trị quét không đổi.
– Chức năng tìm kiếm điểm đánh dấu
Tự động tìm kiếm các điểm phù hợp với các điều kiện cài đặt

• Chức năng lập trình đo lường.

Nhiều điều kiện đo được đặt trước và chức năng này tiến hành các phép đo theo thứ tự trong các điều kiện đó.
Phạm vi quét có thể được chia thành các phân đoạn, với các phép đo được thực hiện trong các điều kiện khác nhau cho từng phạm vi phân đoạn.
Cho phép đo hiệu quả các tụ điện gốm nhiều lớp (MLCC) và các thiết bị khác có đặc tính thay đổi theo điện áp.

• Hiển thị biểu đồ

– Màn hình SINGLE / SPLIT
Chọn từ “SINGLE” với một biểu đồ được hiển thị trên mỗi màn hình hoặc “SPLIT” với hai biểu đồ được hiển thị trên và dưới
– Điều khiển hiển thị pha
± 180 °, 0 ° đến + 360 °, −360 ° đến 0 °, UNWRAP (hiển thị liên tục), dịch chuyển 360 °, khẩu độ (đặc điểm độ trễ nhóm)
– Kiểm soát theo dõi
Cho phép ghi đè dấu vết dữ liệu đo lường (MEAS) và lên đến 8 dấu vết dữ liệu tham chiếu (REF)
– Tự động lưu trữ
Sau khi hoàn thành phép đo quét, chức năng này sẽ tự động sao chép dấu vết MEAS sang dấu vết REF.
– Hiển thị SPLIT

– Tự động lưu trữ

Ngoài ra còn có những ứng dụng hữu ích khác như.

● CHỨC NĂNG THEO DÕI TẦN SỐ PHẢN ỨNG
● CHỨC NĂNG DỰ TOÁN MẠCH TƯƠNG ĐƯƠNG
● CHỨC NĂNG TÍNH TOÁN BỀN VỮNG PIEZOELECTRIC
● ĐO LƯỜNG PHÉP LIÊN QUAN
● ĐO LƯỜNG HIỆU SUẤT TỪ VỰNG LIÊN QUAN
● GIAO DIỆN SO SÁNH / XỬ LÝ
● ĐỒNG HỒ THAM KHẢO BÊN NGOÀI
● KIỂM SOÁT BỘ NHỚ

Ứng dụng cho đo, phân tích nhiều loại linh kiện và vật liệu điện tử.

Sau đây là một số mẫu đo cụ thể trong thực tế.

• Tụ điện

Tụ điện 0,1μF (Thành phần chì)
Điện dung-tần số

Tụ điện 0,1μF (Thành phần chì)
Trở kháng-tần số

Tụ điện 4,7μF (Thành phần SMD)
Điện dung-ESR

• Cuộn cảm

Cuộn cảm 10μH (thành phần SMD)

Đo tần số tự cộng hưởng

Antenna Inductor để truyền RFID (gắn trên PCB)
Đo tần số cộng hưởng

Cuộn cảm 220μH
Đo tần số tự cộng hưởng

• Thiết bị áp điện

Bộ dao động gốm áp điện

Đo tần số cộng hưởng

Đo tần số cộng hưởng

• Chất lỏng

Nước

Trở kháng-tần số

Đo lường

• Mạch điện
  Bộ lọc CR (fc ≒ 10 MHz)
  Đo pha đạt được
