Rohde&Schwarz ZVT thiết bị phân tích mạng vector đa cổng

Lựa chọn cho các phép đo đa cổng yêu cầu hiệu năng cao

R & S®ZVT8 / R & S®ZVT20 của Rohde & Schwarz là máy phân tích mạng vectơ tám cổng / sáu cổng thực sự đầu tiên với dải tần từ 300 kHz đến 8 GHz / 10 MHz đến 20 GHz. R & S®ZVT 8 chứa tối đa bốn bộ phát bên trong và 16 bộ thu. R & S®ZVT 20 chứa tối đa ba bộ phát bên trong và 12 bộ thu. Thiết kế độc đáo này với một máy phát cho mỗi hai cổng thử nghiệm giúp cho R & S®ZVT lý tưởng đối với các phép đo xuyên điều chế, ngay cả trên thiết bị trộn , các phép đo cân bằng vi sai, phép đo thu phát nhiều ăng-ten với thông lượng và hiệu quả cao trong sản xuất.

Thiết bị phân tích mạng vector đa cổng

Model:

ZVT Series

Maker:

RODHE & SCHWARZ

Download Materials

Download Catalogue

Download Specification

Tính năng và đặc trưng sản phẩm

Dải tần số từ 300 kHz đến 20 GHz, với tối đa tám cổng vào kiểm tra
Phù hợp và giảm thiểu thời gian đo cho các phép đo đa cổng.
Cấu hình linh hoạt cho các phép đo vi balanced và phép đo single-end.
Phép đo vi phân thực và tạo tín hiệu kết hợp

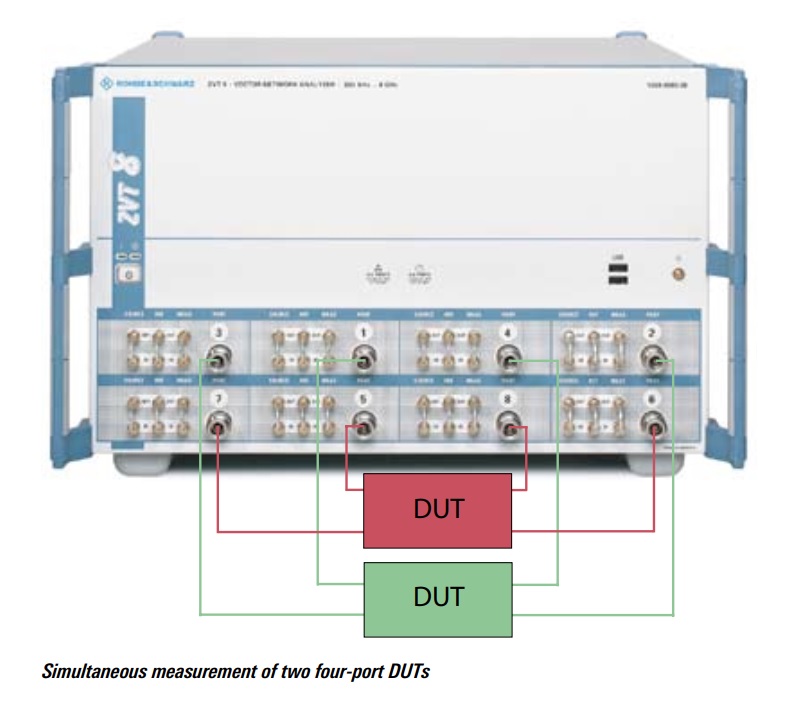

Nâng cao hiệu suất bằng các phép đo song song trên một số DUT
Máy thu đa kênh với lấy mẫu đồng thời (hệ thống lưới ăng ten )

Ứng dụng

Xác định đặc tính, thông số S của các linh kiện, cấu kiện điện tử
Xây dựng, kiểm tra đặc tính điều chế của các bộ khuếch đại, bộ trộn tín hiệu…
Ứng dụng trong kiểm tra các đặc tính dây cáp tín hiệu.
Chức năng tạo xung, đồng bộ hóa cho phép phân tích hoạt động của các thành phần, modun trong lĩnh vực rada.

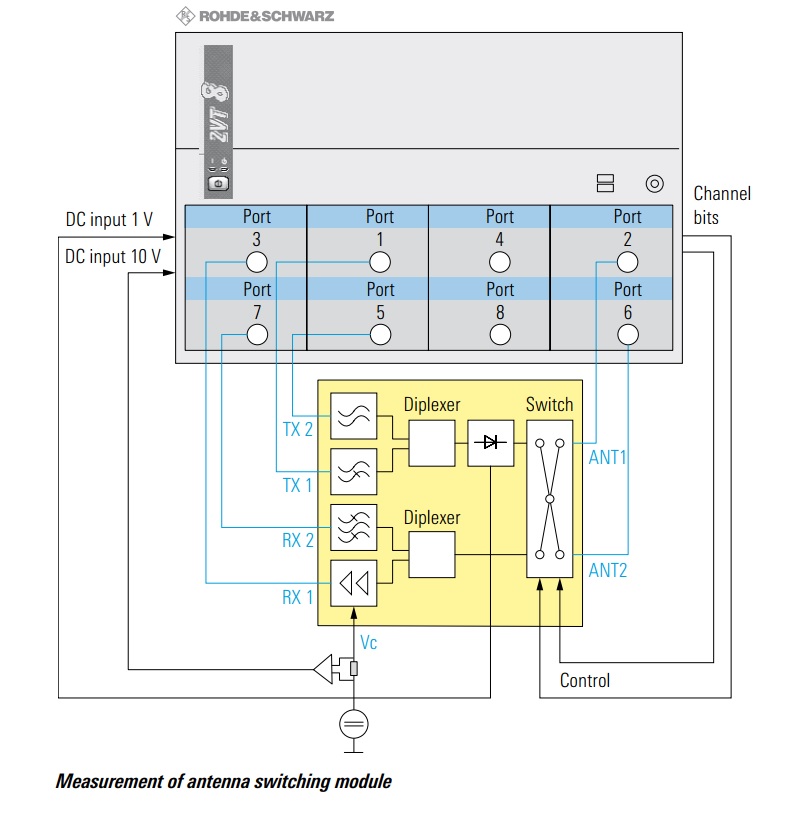

Hoàn hảo cho ứng dụng đo lường, kiểm tra các thiết bị Antena

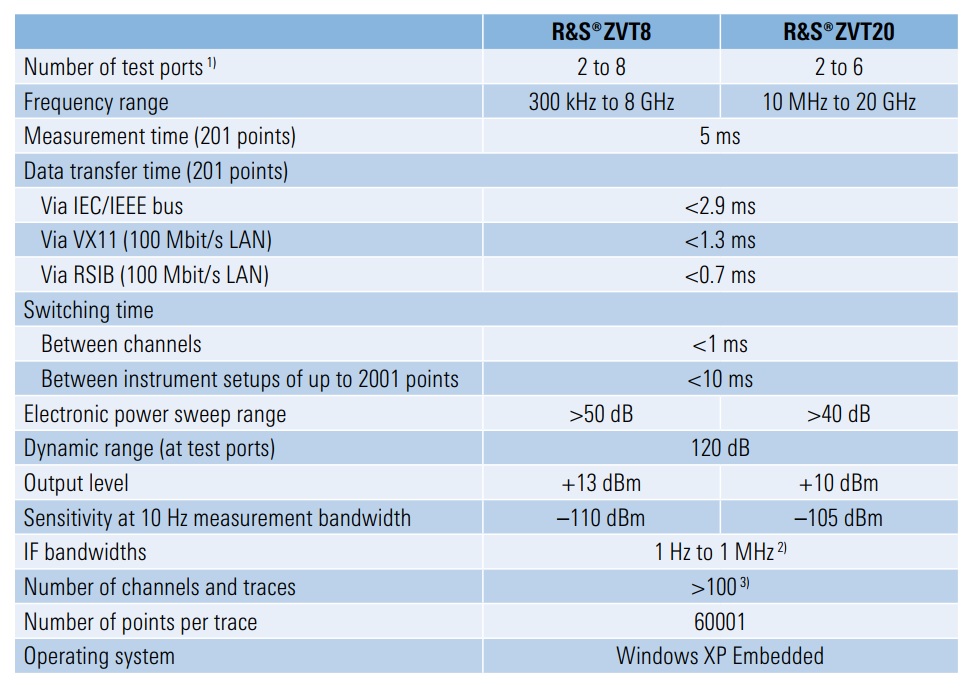

Thông số kỹ thuật
