Rohde & Schwarz SZU100A Bộ chuyển đổi I/Q

• Dễ dang vận hàng

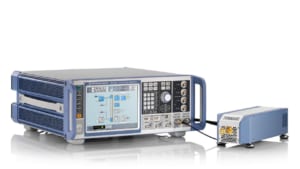

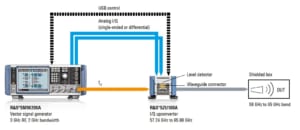

SZU100A I / Q upconverter được thiết kế như một đầu RF từ xa cho bộ tạo tín hiệu vectơ SMW200A. SZU100A hoàn toàn phù hợp với  SMW200A khi được kết nối với nhai thông quan cổng  USV, I/O và RF. SMW200A được chuyển đổi thành bộ phát tín hiệu vector cho các ứng dụng mmWave

• Giải pháp hoàn hảo cho các đa ứng dụng

Kết hợp SMW200A và SZU100A là giải pháp hoàn hảo cho các ứng dụng như tạo chùm tia hoặc MIMO trong phạm vi mmWave. Bất cứ khi nào được yêu cầu, một kênh đôi SMW200A vận hành song song hai bộ chuyển đổi nguồn SZU100A thông qua I / Q một đầu, giúp tiết kiệm không gian trạm kiểm tra đồng thời mang lại khả năng sử dụng tối đa. Hai đường dẫn tín hiệu có thể được đồng bộ chính xác về thời gian, tần số và pha. Hệ thống kích hoạt bên trong của SMW200A đảm bảo tham chiếu thời gian ổn định. Thông qua tham chiếu 10 MHz bên trong của SMW200A, hai đường dẫn được ghép nối.

• Đầu RF linh hoạt

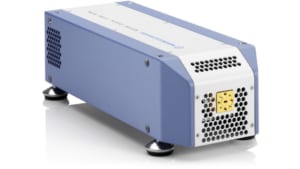

Thiết kế của nó như một đầu RF cho phép SZU100A được đặt gần DUT, giảm thiểu nhu cầu về đường cấp RF và tổn thất đường truyền. Các dòng cấp dữ liệu ngắn hơn cũng làm giảm mức độ gợn sóng qua tần số. Các điểm gắn linh hoạt và chân có thể điều chỉnh mang lại sự linh hoạt khi định vị SZU100A trong thiết lập thử nghiệm. Đầu nối ống dẫn sóng WR15 cho phép gắn trực tiếp DUT hoặc ăng-ten để thực hiện các phép đo qua không khí.

• Tấn số cao và băng thông rộng

Với tần số trung tâm có thể điều chỉnh từ 58,32 GHz đến 64,80 GHz và băng thông điều chế RF ± 1 GHz, R & S®SZU100A phù hợp với một số ứng dụng trong dải mmWave. Khi bộ chuyển đổi lên được sử dụng cùng với R & S®SMW200A, người dùng có thể tạo ra tín hiệu thử nghiệm rộng tới 2 GHz, ví dụ: cho radar trên không hoặc radar xe tăng, cho các liên kết giữa các vệ tinh hoặc cách phát âm điểm-đỉnh trên mặt đất (backhaul / fronthaul) hoặc cho 5G hoặc WLAN IEEE802.11ad

• Công suất đầu ra cao và dải động rộng

SZU100A được trang bị một bộ khuếch đại tích hợp và một bộ suy hao điện tử tích hợp. Với công suất đầu ra tối đa được chỉ định là +5 dBm (PEP) nhưng thường lớn hơn +10 dBm (PEP), mức dự trữ năng lượng đủ để bù cho cáp tăng hoặc mất đường truyền qua không khí trong các thiết lập thử nghiệm ở 60 GHz ban nhạc. Bộ suy hao điện tử đặt chính xác mức thậm chí nhỏ hơn –80 dBm. Thiết kế trạng thái rắn đồng nghĩa với khả năng lặp lại ở mức cao, thời gian cài đặt nhanh và độ tin cậy đặc biệt

• Độ tinh khiết quang phổ đặc biệt

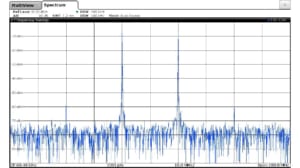

Thiết kế bộ tổng hợp tinh vi được phát triển bởi Rohde & Schwarz đảm bảo rằng cả dải biên và nhánh của hình ảnh đều được triệt tiêu hiệu quả trên toàn bộ dải tần mong muốn. Sóng hài và sóng âm không bị suy giảm với hơn 50 dBc.
Khi sử dụng R & S®SMW200A được trang bị tùy chọn hiệu suất nhiễu pha nâng cao SMW-B22, nhiễu pha ở 60,48 GHz với độ lệch 20 kHz đặc biệt thấp với giá trị điển hình chỉ –102 dBc (1 Hz)

• Chất lượng điều chế tuyệt vời

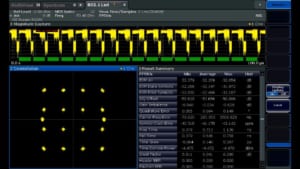

Tín hiệu kiểm tra chất lượng cao, được điều chế băng rộng là rất cần thiết, đặc biệt là đối với các tiêu chuẩn truyền thông như 5G hoặc WLAN IEEE802.11ad. Đây là cách duy nhất để đánh giá hiệu suất máy thu một cách đáng tin cậy. SZU100A upconverter vượt trội nhờ chất lượng điều chế vượt trội. Ví dụ: tín hiệu mạng WLAN IEEE802.11 được điều chế 16QAM được tạo ra ở tần số sóng mang là 60,48 GHz với EVM tốt hơn –32 dB (đo). Bộ suy hao điện tử trên R & S®SZU100A cung cấp tỷ lệ nhiễu tín hiệu tốt nhất quán ngay cả ở mức công suất thấp. Kết quả là, chất lượng điều chế tuyệt vời được duy trì gần như không thay đổi – cũng ở mức thấp

• Tự động bù đáp ứng tần số

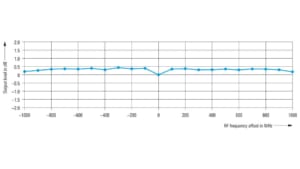

Rohde & Schwarz mô tả đầy đủ các đặc điểm của mỗi bộ SZU100A I / Q trong quá trình sản xuất và lập trình nó với các giá trị hiệu chỉnh thích hợp. Trong quá trình đo, SMW200A tự động áp dụng các hiệu chỉnh này mà không yêu cầu bất kỳ tương tác đặc biệt nào của người dùng. Ở mọi cấp độ và mọi tần số, SZU100A luôn cung cấp đáp ứng tần số phẳng <2.0 dB trên băng thông 2 GHz, mặc dù SZU100A thông thường thậm chí còn tốt hơn (xem sơ đồ bên dưới). Điều này giúp loại bỏ nhu cầu về các quy trình hiệu chuẩn bên ngoài tốn thời gian
