Rohde & Schwarz SMBV100B Máy phát tín hiệu Vector

• Hoàn hảo cho chất lượng tín hiệu: Khi phát triển các sản phẩm điện tử, điều rất quan trọng là chọn đúng dụng cụ kiểm tra

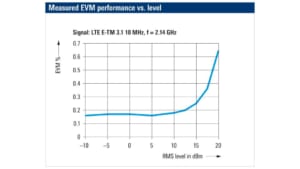

MBV100B kết hợp băng thông RF lớn và chất lượng tín hiệu tuyệt vời, do đó lý tưởng để kiểm tra và xác định đặc tính của máy thu băng rộng và bộ khuếch đại đa sóng mang. Với giá trị EVM đo được dưới 0,2% đối với tín hiệu LTE và dưới 0,4% đối với tín hiệu IEEE802.11ac 160 MHz, SMBV100B cung cấp hiệu suất EVM tốt hơn nhiều so với yêu cầu để đo DUT

SMBV100B được thiết kế tập trung vào việc cung cấp tín hiệu thực tế không bị biến dạng bên cạnh hiệu suất EVM tốt. Đây là điều kiện tiên quyết để đạt được tỷ lệ công suất kênh lân cận tốt (ACPR). SMBV100B đạt được các giá trị ấn tượng là <–72 dB ACPR (được đo bằng WCDMA 1, 64 DPCH).

SMBV100B thể hiện nhiễu pha SSB rất thấp <–134 dBc (đo được) ở 1 GHz và độ lệch 20 kHz.

Với tùy chọn R & S®SMBVB-K544, thông tin này có thể
được sử dụng để sửa lỗi tín hiệu máy phát trong thời gian thực nhằm bù đắp ảnh hưởng của bộ cố định thử nghiệm bên ngoài.

• Băng thông điều chế rộng với độ chính xác hoàn hảo

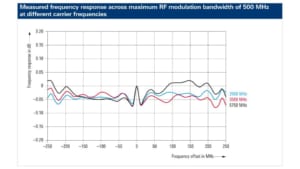

Để đáp ứng nhu cầu về băng thông điều chế cao hơn, SMBV100B được trang bị hiệu suất cao băng tần. Nhờ vào bộ xử lý thông minh bên trong của máy phát hiệu chỉnh đáp ứng tần số thời gian thực,  biên độ cao <0,3 dB (đo được) trên toàn bộ băng thông 500 MHz.

• Hoàn hảo cho công suất đầu ra: Nhiều ứng dụng yêu cầu công suất đầu ra rất cao. Điều này có nghĩa là trong nhiều trường hợp cần phải có bộ khuếch đại
  ngoài bộ tạo tín hiệu. Ở đây, SMBV100B cung cấp một giải pháp thay thế tốt hơn. Tùy chọn công suất đầu ra cực cao cung cấp cho người dùng giải pháp kiểm tra đã hiệu chỉnh, tiết kiệm không gian và tiền bạc, tất cả trong một hộp duy nhất

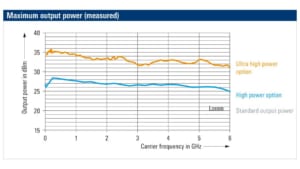

Khi được trang bị các tùy chọn thích hợp, SMBV100B có thể tạo ra công suất đầu ra lên đến +33 dBm ở 1 GHz và lên đến +31 dBm ở 6 GHz (các giá trị đo được). Ngoài ra, mức được chỉ định tăng lên +25 dBm trên gần như toàn bộ dải tần số

Sau khi hiệu chuẩn, điều quan trọng là máy phải đặt các giá trị mức cho mỗi trình tự thử nghiệm lặp đi lặp lại và với độ chính xác cao. Ở đây, SMBV100B mang lại hiệu suất cao nhất với độ lặp lại ở mức đo được là <0,09 dB

• Hoàn hảo cho mô phỏng GNSS

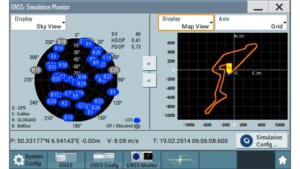

MBV100B có thể được trang bị vô số tùy chọn GNSS, biến thiết bị thành một nguồn tín hiệu GNSS đáng tin cậy, đầy đủ tính năng. Nó có khả năng mô phỏng nâng cao để cấu hình các kịch bản GNSS thực tế và phức tạp nhưng có thể lặp lại có thể chạy trong các điều kiện được kiểm soát. Điều này bao gồm mô hình thực tế của quỹ đạo GNSS, hiệu ứng truyền tín hiệu và lỗi hệ thống cũng như mô hình thực tế về môi trường người dùng.

• Hoàn hảo để sử dụng: Khái niệm hoạt động trực quan của nó làm cho SMBV100B rất tiện dụng và thiết thực để sử dụng. Công cụ có thể tùy chỉnh cũng được chuẩn bị để đáp ứng các yêu cầu trong tương lai.

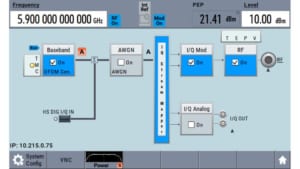

SMBV100B có giao diện người dùng đồ họa có cấu trúc rõ ràng với màn hình cảm ứng 7 “độ phân giải cao để hoạt động hiệu quả, trực quan.

Tự động hóa dễ dàng với hệ thống trợ giúp  theo ngữ cảnh và ghi lại SCPI
Trợ giúp trực tuyến theo ngữ cảnh cung cấp thông tin toàn diện. Nó mô tả chi tiết từng tham số và menu cài đặt, nêu phạm vi cài đặt và hiển thị các lệnh điều khiển từ xa liên quan. Hơn nữa, người dùng có thể tìm kiếm các thông số cụ thể trong sách hướng dẫn sử dụng được cài đặt trên thiết bị

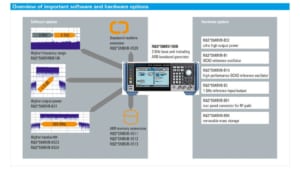

• Hoàn hảo để nâng cấp: SMBV100B là một nền tảng linh hoạt có thể được tùy chỉnh theo nhu cầu cụ thể bất cứ lúc nào

Đối với cấu hình phần cứng của thiết bị, chỉ có một số các quyết định cần được thực hiện. Sáu tùy chọn phần cứng có sẵn. Các tùy chọn phần mềm có thể được thêm tại cơ sở người dùng thông qua các mã khóa. Thiết bị được hiệu chuẩn đầy đủ tại nhà máy. Không có thời gian chết để bảo dưỡng thiết bị sau khi nâng cấp, ví dụ: sau khi mở rộng tần số
phạm vi, băng thông hoặc công suất đầu ra. Tính linh hoạt này giảm thiểu rủi ro đầu tư, tiết kiệm thời gian và tối đa hóa thời gian hoạt động của hệ thống.

• Làm mới thiết bị T&M của bạn

Thay thế bộ tạo tín hiệu cũ của bạn

Đối với các hệ thống kiểm tra cũ, lỗi thời. Khi các thiết bị riêng lẻ trở nên lỗi thời trước khi toàn bộ hệ thống ATE hoạt động, hiệu chuẩn thường xuyên và sửa chữa các thiết bị lỗi thời là một nhiệm vụ tốn kém, tốn nhiều thời gian và đầy thách thức. Thay thế thử nghiệm lỗi thời thiết bị với các công cụ hiện đại, tương đương phải đơn giản và yêu cầu thay đổi phần cứng và phần mềm tối thiểu
