Rohde & Schwarz SMB100A Máy phát tín hiệu vi sóng

Đa năng, nhỏ gọn, lên đến 40 GHz; 170 GHz với bộ chuyển đổi

Máy phát tín hiệu vi sóng SMB100A nhỏ gọn, linh hoạt với dải tần lên đến 40 GHz cung cấp độ tinh khiết phổ vượt trội và công suất đầu ra cao. Ngoài ra, nó có tính năng vận hành dễ dàng, chức năng toàn diện và chi phí sở hữu thấp. SMB100A cung cấp các đặc tính vi sóng vượt trội so với cùng loại, khiến nó trở thành một thiết bị đa dụng tuyệt vời. Đặc điểm nổi bật, kích thước nhỏ gọn và trọng lượng thấp làm cho thiết bị trở nên lý tưởng cho nhiều ứng dụng. SMB100A phù hợp tối ưu để sử dụng trong phát triển, sản xuất và dịch vụ, hoặc đơn giản là bất cứ nơi nào cần tín hiệu vi sóng analog.

Máy phát tín hiệu vi sóng

Model:

SMB100A

Maker:

RODHE & SCHWARZ

Download Materials

TÀI LIỆU THÔNG TIN KỸ THUẬT

TÍNH NĂNG VÀ ĐẶC TRƯNG SẢN PHẨM

Chất lượng tín hiệu tốt nhất ở phân khúc tầm trung

Nhiễu pha, sóng hài, tạp âm phiharmonic và tạp âm băng rộng là các thông số chính khi nó đặc trưng cho đặc tính phổ của bộ tạo tín hiệu tương tự.

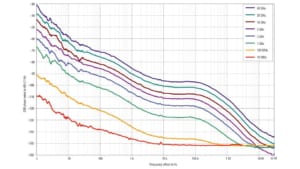

– Nhiễu pha SSB rất thấp ở tần số sóng mang chuẩn – 128 dBc ở tần số 1 GHz và loại – 108 dBc ở tần số sóng mang 10 GHz (Độ lệch sóng mang 20 kHz, băng thông đo 1 Hz)

– Tùy chọn cho phép bộ lọc sóng hài cho kiểu 20 GHz và 40 GHz để giảm sóng hài không quá –50 dBa đối với tần số trên 150 MHz

– Khái niệm bộ tổng hợp dựa trên DDS cải tiến

Công suất cao trên dải tần số rộng

SMB100A kết hợp chất lượng tín hiệu điện tử tuyệt vời với công suất đầu ra cao> +18 dBm theo tiêu chuẩn, duy nhất trong loại đầu vào này, trên dải tần số rộng từ 1 MHz đến 12,75 GHz. Tùy chọn công suất cao SMB-B31 cho mô hình 20 GHz công suất đầu ra được chỉ định là +19 dBm trong khi tùy chọn công suất cao SMB-B32 cho mô hình 40 GHz đạt được +16 dBm trên dải tần số rộng lên đến 20 GHz và 40 GHz.

Lý tưởng cho sản xuất

Dễ dàng thích hợp vào hệ thống kiểm tra và cải tiến tính năng vận hành

– Bộ suy hao điện tử không hao mòn lên đến 12,75 GHz đảm bảo tuổi thọ cao ngay cả trong trường hợp sử dụng nhiều trong quá trình sản xuất

– Độ chính xác cao và độ lặp lại cho năng suất sản xuất cao

– Điều khiển công suất vòng kín đảm bảo công suất đầu vào có độ chính xác cao và rất ổn định cho DUT bất kể trục công suất không mong muốn trong các thử nghiệm (ví dụ: do bộ khuếch đại công suất đặt giữa bộ tạo tín hiệu và DUT)

– Tần số ngắn và thời gian giải quyết mức có thể được tăng thêm trong chế độ Danh sách

– Tiêu thụ điện năng thấp

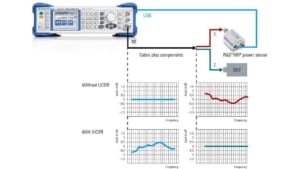

Chức năng cài đặt và UCOR

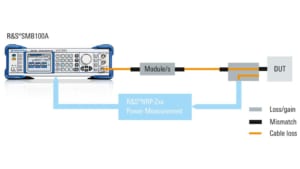

DUT thường được kết nối với bộ tạo tín hiệu thông qua cáp dài hoặc các thành phần phụ thuộc tần số khác, điều này rất quan trọng để bù đáp ứng tần số. SMB100A cung cấp chức năng hiệu chỉnh của người dùng （UCOR） cho mục đích nàỳ. Cùng với cảm biến NRPpower. Các giá trị UCOR được xác định tự động chỉ bằng một lần nhấn nút. UCOR cho phép tín hiệu RF được bù đáp ứng thường xuyên ở mặt phẳng tham chiếu mới.

Mở rộng tần số từ 50 GHz đến 170 GHz

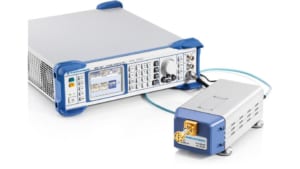

Bộ tạo tín hiệu SMB100A điều khiển trực tiếp hệ số nhân tần số R & S®SMZ qua USB. Bộ kết hợp này hoạt động như một khối duy nhất, cho phép người dùng nhập tần số mong muốn và mức mục tiêu ở đầu ra R & S®SMZ trực tiếp trên SMB100A

Kiểm soát công suất vòng kín

Có thể sử dụng bộ ghép định hướng cộng với cảm biến nguồn NRP-Zxx được kết nối với bộ ghép định hướng. Một giải pháp thay thế hấp dẫn cho bộ ghép định hướng cộng với cảm biến nguồn NRP-Zxx là cảm biến điều khiển mức NRP-Z28. Kết quả đo lường từ NRP-Zxx hoặc NRP-Z28 được cấp nguồn ngược về SMB100A, ngay lập tức điều chỉnh công suất đầu ra của nó để bù đắp cho sự chênh lệch giữa mức mong muốn và mức đo.
