Rohde & Schwarz SMA100B Máy phát tín hiệu RF và Vi sóng

Hiệu suất hàng đầu

SMA100B máy phát tín hiệu vi sóng và RF mang lại hiệu suất tối đa mà không bị ảnh hưởng. Nó cung cấp tín hiệu đầu ra tinh khiết nhất trong khi vẫn duy trì mức công suất đầu ra cao nhất với sóng hài thấp nhất, vượt xa các đối thủ cạnh tranh. Là máy phát tín hiệu hàng đầu thế giới, nó có thể xử lý các nhiệm vụ mô-đun và hệ thống T & M khắt khe nhất trong các ngành công nghiệp bán dẫn RF, truyền thông không dây, hàng không vũ trụ và quốc phòng.

Máy phát tín hiệu RF và Vi sóng

Model:

SMA100B

Maker:

RODHE & SCHWARZ

Download Materials

TÀI LIỆU THÔNG TIN KỸ THUẬT

TÍNH NĂNG VÀ ĐẶC TRƯNG SẢN PHẨM

Chất lượng tín hiệu của máy phát tín hiệu đáng được quan tâm đặc biệt.

Để đo định lượng một DUT, chất lượng tín hiệu của bộ tạo tín hiệu phải tốt hơn đáng kể so với hiệu suất của DUT. Chỉ khi đó mới có thể đảm bảo rằng chỉ đo DUT. SMA100B thiết lập các tiêu chuẩn mới về chất lượng tín hiệu tuyệt vời

– Đầu ra tham chiếu 1 GHz tinh khiết nhất. SMA100B cũng có đầu ra tham chiếu đặc biệt 1 GHz. Tham chiếu 1 GHz cung cấp khớp nối khóa pha tốt hơn của nhiều SMA100B so với tham chiếu 10 MHz

– Dải tần số từ 8kHz đến 67 Hz

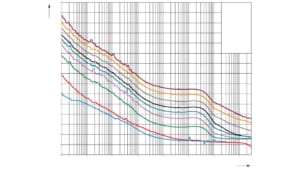

– Nhiễu pha SSB –132 dBc ở 10 GHz và độ lệch 10 kHz

– Nhiễu băng rộng –162 dBc (đo.) Ở 10 GHz và độ lệch 30 MHz

– Công suất đầu ra tối đa vượt quá 30 dBm trên các dải tần số rộng

– Sóng hài đặc biệt thấp

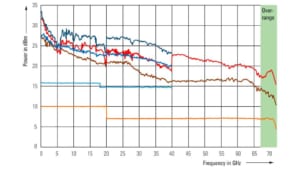

Công suất đầu ra rất cao

Nó yêu cầu một dải động rất lớn, độ chính xác tuyệt đối cao, khả năng lặp lại mức tuyệt vời và thời gian giải quyết mức rất ngắn. Nó cũng yêu cầu độ tinh khiết của tín hiệu vượt trội, ví dụ như sóng hài rất thấp. SMA100B đáp ứng tất cả các yêu cầu này.

Được trang bị các tùy chọn thích hợp, thiết bị 6 GHz tạo ra công suất đầu ra RF lên đến 38 dBm và thiết bị 20 GHz tạo ra tối đa 32 dBm trong dải tần vi sóng. Thiết bị 40 GHz có thể cung cấp 23 dBm ở 40 GHz và thiết bị 67 GHz có thể cung cấp 20 dBm ở 60 GHz ở đầu ra RF. Ngay cả với công suất đầu ra cao, sóng hài vẫn cực kỳ thấp trên toàn bộ dải tần số

– Với màn hình cảm ứng độ phân giải cao làm cho SMA100B trở nên rất tiện dụng và thiết thực khi sử dụng. Màn hình chính hiển thị rõ ràng tất cả các thông số và thông tin quan trọng. Không cần tốn thời gian quý báu để tìm kiếm các thông số cài đặt thường dùng.

– Khả năng lưu menu người dùng trên SMA100B cũng giúp tiết kiệm thời gian. Các mục menu thường được sử dụng có thể được thêm vào menu người dùng để người dùng có thể nhanh chóng và truy cập trực tiếp vào tất cả các cài đặt cần thiết từ một menu duy nhất

– Trợ giúp trực tuyến theo ngữ cảnh cung cấp thông tin toàn diện. Nó mô tả chi tiết các thông số và menu cài đặt, đưa ra các phạm vi cài đặt liên quan và hiển thị các lệnh điều khiển từ xa có liên quan. Người dùng cũng có thể tìm kiếm các thông số cụ thể trong hướng dẫn sử dụng được cài đặt trên thiết bị

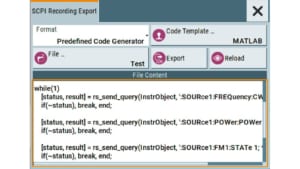

– Ngoài việc tự cung cấp các lệnh SCPI, SMA100B cũng cung cấp một bộ ghi macro SCPI với một bộ tạo mã được sử dụng để tự động ghi lại các cài đặt thủ công và tạo một tập lệnh MATLAB® có thể thực thi được

R & S®LegacyPro

SMA100B với tính năng mô phỏng mã LegacyPro làm cho việc này trở thành một nhiệm vụ liên tục, giảm khối lượng công việc và loại bỏ rủi ro. LegacyPro cho phép SMA100B mô phỏng đáng tin cậy nhiều loại máy phát điện kế thừa từ các nhà cung cấp như Keysight, Agilent, HP, Anritsu và Rohde & Schwarz. Do đó, SMA100B có thể được triển khai trong các hệ thống cũ mà không cần thay đổi phần mềm lớn, tăng thời gian hoạt động hiệu quả, giảm chi phí sở hữu và kéo dài thời gian sử dụng hữu ích của hệ thống thử nghiệm

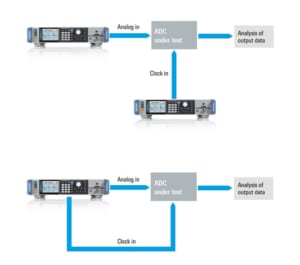

ADC cao cấp và kiểm tra thành phần linh kiện DAC

Băng thông đầu vào tương tự tăng và với nó là tần số xung nhịp cần thiết. Ngoài ra, số lượng bit hiệu dụng lớn hơn dẫn đến tỷ lệ tín hiệu trên nhiễu lớn hơn. Các DAC tiên tiến nhất cho phép tái tạo lại các tín hiệu số hóa băng rộng vào trong phạm vi vi sóng.

Điều này có nghĩa là các tín hiệu tần số cao, cực sạch, vượt quá hiệu suất của DUT là bắt buộc để kiểm tra ADC và DAC. Hiệu suất vượt trội của nó làm cho SMA100B trở thành giải pháp chuẩn mực, mang đến cho người dùng một công cụ hoàn hảo không chỉ để tối ưu hóa các DUT mà còn đưa chúng đến tận cùng mức khả thi về mặt kỹ thuật.

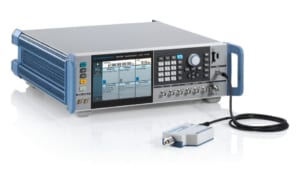

Kết nối cảm biến công suất NRP

Cảm biến công suất NRP có thể được kết nối với SMA100B

DUT hiếm khi được kết nối trực tiếp với máy phát điện. Cáp và các thành phần khác thường nằm giữa máy phát và DUT. Điều này sẽ dịch chuyển mặt phẳng tham chiếu từ đầu ra RF của máy phát sang DUT. Một cảm biến công suất NRP có thể được kết nối SMB100B để cho phép hiệu chuẩn cực kỳ chính xác (phần mười dB) trên mặt phẳng tham chiếu mới này.

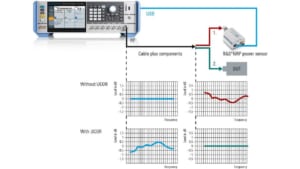

UCOR （hiệu chỉnh của người dùng): Bù đáp ứng tần số bên ngoài

DUT thường được kết nối với bộ tạo tín hiệu thông qua cáp dài hoặc các thành phần phụ thuộc tần số khác 、 điều này rất quan trọng để bù đáp ứng tần số. SMB100B cung cấp chức năng hiệu chỉnh của người dùng （UCOR） cho mục đích này。Cùng với cảm biến NRPpower. Các giá trị UCOR được xác định tự động chỉ bằng một lần nhấn nút。 UCOR cho phép tín hiệu RF được bù đáp ứng thường xuyên ở mặt phẳng tham chiếu mới。

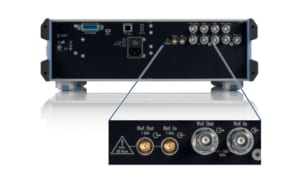

Tần số tham chiếu biến đổi đầu vào/đầu ra

SMA100B cung cấp nhiều cách khác nhau để xuất (hoặc nhập) tín hiệu tham chiếu. Đầu vào tần số tham chiếu bên ngoài có thể thay đổi từ 1 MHz đến 100 MHz (tùy chọn SMBB-K704) cho phép SMA100B dễ dàng tích hợp vào các môi trường thử nghiệm hiện có.

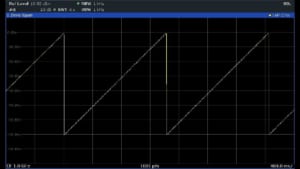

Quét cấp độ không bị gián đoạn với dải động cao

Khi đo chức năng truyền độ lợi hoặc điểm bão hòa đầu ra của bộ khuếch đại có tích hợp điều khiển mức tự động (ALC) hoặc của bộ khuếch đại ống sóng di chuyển (TWTA), bộ tạo tín hiệu phải cung cấp dải quét mức rộng. Tùy chọn R & S®SMAB-K724 về cơ bản cung cấp những điều sau:
► Quét cấp độ trống (không bị gián đoạn) với
dải động đặc biệt cao
► Độ tuyến tính cao trên toàn bộ phạm vi quét cấp
