Rohde & Schwarz SGU100A Bộ chuyển đổi SGMA

Nhỏ gọn - nhanh - đáng tin cậy

SGU100A Bộ chuyển đổi SGMA cung cấp khả năng mở rộng tần số lên 40 GHz. Khi SGS100A và R & S®SGU100A được kết nối, chúng hoạt động như một công cụ duy nhất cho cả điều khiển từ xa và vận hành bằng tay. Các thiết bị kết hợp cung cấp các kết nối tương tự như SGS100A: một đầu ra RF cho toàn bộ dải tần và một đầu vào I / Q tương tự để điều chế véc tơ. Trong thiết lập này, các tác vụ được phân phối tự động giữa hai thiết bị để người dùng cảm thấy như thể họ đang vận hành một thiết bị duy nhất.
Được trang bị SGU100A, SGS100A bao phủ toàn bộ dải tần từ 10 MHz đến 40 GHz mà không cần điều chế và từ 80 MHz đến 40 GHz với điều chế vectơ.

Bộ chuyển đổi SGMA

Model:

SGU100A

Maker:

RODHE & SCHWARZ

TÍNH NĂNG VÀ ĐẶC TRƯNG SẢN PHẨM

  • Hai thiết bị thành một: một đầu ra RF cho toàn bộ dải tần

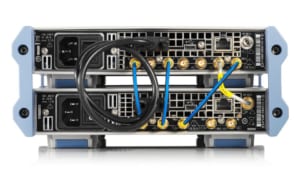

Khi SGS100A và SGU100A được kết nối, chúng hoạt động như một công cụ duy nhất cho cả điều khiển từ xa điều khiển và vận hành thủ công qua phần mềm PC SGMA-GUI . Bộ mở rộng SGU-Z4 cung cấp các kết nối điện cần thiết và ổn định cơ học trên bảng điều khiển phía trước và phía sau. Các thiết bị kết hợp cung cấp các kết nối tương tự như chính SGS100A: một đầu ra RF cho toàn bộ dải tần và một đầu vào I / Q tương tự để điều chế véc tơ.

Trong thiết lập này, các tác vụ được truyền tự động và minh bạch giữa hai công cụ để người dùng cảm thấy như thể họ đang vận hành một công cụ thay vì hai

  • Tích hợp liền mạch vào các giao diện người dùng hiện có

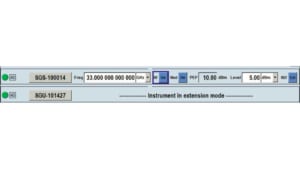

Khi được kết nối qua mạng LAN hoặc PCIe, SGU100A được điều khiển hoàn toàn thông qua SGS100A. Phần mềm SGMA-GUI PC hiển thị R & S®SGU100A dưới dạng phần mở rộng của SGS100A và điều chỉnh dải tần số tối đa có thể cài đặt.
Được trang bị SGU100A, SGS100A bao phủ toàn bộ dải tần từ 10 MHz đến 40 GHz mà không cần điều chế và từ 80 MHz đến 40 GHz với điều chế vectơ

  • Hệ số và mức tiêu thụ điện năng thấp nhất trên thị trường

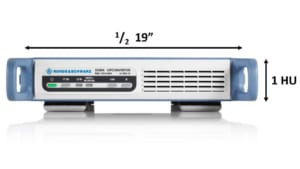

Với chiều cao của 2 thiết bị và ½ 19 “chiều rộng giá đỡ, sự kết hợp của SGS100A và SGU100A cung cấp hệ số hình thức thấp nhất trên thị trường để tạo tín hiệu vectơ 40 GHz. Điều này đặc biệt quan trọng đối với các ứng dụng có không gian giá đỡ hạn chế, chẳng hạn như trong sản xuất hoặc trong thiết lập hệ thống.
Các thiết bị được thiết kế để hoạt động liên tục và có tính năng tiêu thụ năng lượng thấp. Với mức tiêu thụ điện năng dưới 110 W

  • Hiệu suất cao lên đến tần số vi sóng

Sự kết hợp của thiết bị có một hệ số hình thức nhỏ nhưng mang lại hiệu suất cao. Ví dụ: độ lớn vectơ lỗi 0,5% cho tín hiệu QPSK với 30 Msymbol / s và tần số trung tâm là 14 GHz

Trên 12 GHz, SGU100A có băng thông điều chế I / Q là 2 GHz, lý tưởng cho các ứng dụng hàng không và quốc phòng băng thông rộng với xung cực ngắn

  • Thiết lập đa tính năng có thể mở rộng các tác vụ

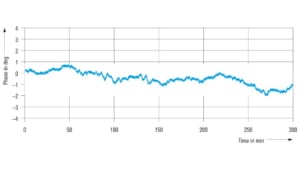

Các ứng dụng tạo tia và mảng ăng-ten theo từng giai đoạn hệ thống yêu cầu tín hiệu thử nghiệm kết hợp pha chất lượng cao. R & S®SGU100A cung cấp khuôn khổ lý tưởng cho các tác vụ này. Các thiết bị có thể được kết nối với tần số tham chiếu 1 GHz rất chính xác và bộ tổng hợp của nhiều nhạc cụ có thể được kết hợp bằng cách sử dụng tùy chọn kết hợp pha. Kết quả là, các pha tương đối vẫn ổn định trong một khoảng thời gian dài
