Rohde & Schwarz SGS100A Nguồn RF

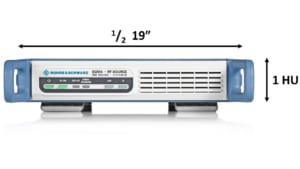

• Bộ tạo tín hiệu tích hợp nhỏ nhất: 1 HU, ½ 19 “để giảm thiểu không gian yêu cầu trong hệ thống thử nghiệm

SGS100A và SGU100A đã được thiết kế đặc biệt cho sử dụng trong môi trường tự động. Kích thước nhỏ của chỉ một đơn vị chiều cao và ½ 19 “chiều rộng giá cho mỗi thiết bị tiết kiệm không gian trong hệ thống thử nghiệm, và cũng giảm chi phí.
Bốn đường dẫn RF lên đến 12,75 GHz hiện có thể được đặt trong không gian trước đây cần trung bình cho một đường dẫn RF – một lợi thế quản lý không gian rõ ràng. Điều này làm cho R & S®SGS100A lý tưởng cho các ứng dụng ATE, ngay cả khi nhiều nguồn RF được yêu cầu đồng thời, chẳng hạn như như khi thử nghiệm các hệ thống ăng ten mảng theo từng giai đoạn.

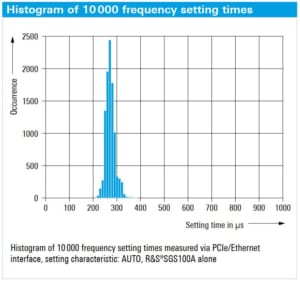

• Thời gian cài đặt rất nhanh thông qua giao diện PCIe / Ethernet cho thông lượng cao

Các ứng dụng sản xuất yêu cầu tốc độ trong quá trình thử nghiệm để đảm bảo thông lượng cao. SGS100A đáp ứng yêu cầu này theo một số cách. Kiến trúc bên trong và phần mềm của nó được thiết kế cho tốc độ cao nhất và giao diện PCIe / Ethernet truyền các lệnh điều khiển từ xa ở tốc độ tối đa

• Bù đắp tối đa tổn thất trong quá trình thiết lập

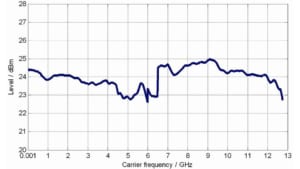

Trong hệ thống đo kiểm phức tạp, xảy ra suy hao mức điển hình vài dB giữa bộ tạo tín hiệu và DUT. Những kết quả này là do mất cáp của các cáp dài và từ việc sử dụng ma trận chuyển mạch và bộ lọc. Với mức đầu ra của nó là typ. +22 dBm, R & S®SGS100A cung cấp đủ lợi nhuận để bù đắp cho những tổn thất đó. Bộ suy hao điện tử không hao mòn tùy chọn lên đến 12,75 GHz để hoạt động đáng tin cậy

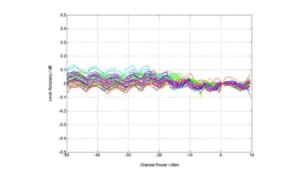

• Độ tuyến tính và độ lặp lại rất cao đối với các điều kiện thử nghiệm không đổi

SGS100A, được thiết kế cho tốc độ và sự nhỏ gọn, mang lại hiệu suất trước đây chỉ có ở các thiết bị để bàn cao cấp. Nhưng mức tối đa không phải là tất cả. Đặc biệt trong một hệ thống thử nghiệm đã được hiệu chuẩn, độ lặp lại mức và độ tuyến tính là rất cần thiết đối với máy phát điện. Độ lặp lại ở mức cao đảm bảo các điều kiện thử nghiệm nhất quán và có thể giảm dung sai khi xác định các giới hạn thử nghiệm

• Kết nối

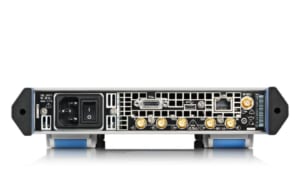

Mặc dù có kích thước nhỏ, dòng sản phẩm R & S®SGMA cung cấp nhiều tùy chọn điều khiển từ xa. Nên sử dụng PCIe hoặc Ethernet để có tốc độ cài đặt tối đa cùng với trình điều khiển thiết bị tương ứng của Rohde & Schwarz, có sẵn cho Windows và Linux. Tất cả các đầu nối được sắp xếp theo tiêu chuẩn ở mặt sau của công cụ để cho phép tích hợp đơn giản vào hệ thống thử nghiệm.

• Tổng chi phí giảm tối thiểu

– Chi phí ban đầu hấp dẫn: chỉ bao gồm chi phí ban đầu hấp dẫn mà còn cả chi phí dịch vụ và hiệu chuẩn

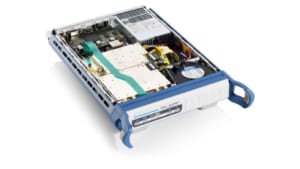

– Thiết kế mô-đun đơn giản cho thời gian sửa chữa ngắn, giảm thiểu thời gian ngừng hoạt động của hệ thống thử nghiệm

– Khoảng thời gian hiệu chuẩn dài để giảm thiểu chi phí dịch vụ: Thiết bị hoạt động không bị trôi càng lâu thì khoảng thời gian hiệu chuẩn có thể được chọn càng dài
