Rohde & Schwarz CLGD Máy phát tín hiệu mô phỏng tải cáp DOCSIS

DOCSIS 3.1 tải toàn kênh, bộ tạo thời gian thực

CLGD là máy phát tín hiệu đa kênh để mô phỏng mạng truyền hình cáp với tải toàn bộ kênh. Nó tạo ra tín hiệu dữ liệu băng thông rộng cho DOCSIS 3.1 cũng như các kênh truyền hình kỹ thuật số và tương tự. Các tín hiệu có thể được kết hợp tự do theo chiều xuôi hoặc ngược, cho phép người dùng mô phỏng bất kỳ tình huống tải kênh nào có thể hình dung được trong phòng thí nghiệm.

Máy phát tín hiệu mô phỏng tải cáp DOCSIS

Model:

CLGD

Maker:

RODHE & SCHWARZ

Download Materials

TÀI LIỆU THÔNG TIN KỸ THUẬT

TÍNH NĂNG VÀ ĐẶC TRƯNG SẢN PHẨM

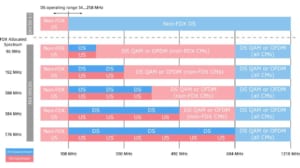

Máy phát tín hiệu Full duplex DOCSIS

Chuẩn DOCSIS mới nhất cho dịch vụ gigabit đối xứng

Chế độ CLGD FDX mở rộng chức năng CLGD với bộ tính năng kiểm tra FDX và bao gồm thế hệ:

– Các kênh luồng dữ liệu dưới FDX

– Các kênh luống dữ liệu trên qua băng tần FDX

– Tín hiệu âm thanh FDX

Bộ tính năng linh hoạt bao gồm nhiễu và suy giảm cho phép kiểm tra modem cáp theo tiêu chuẩn FDX.

Tải toàn bộ kênh ở luồng dữ liệu dưới

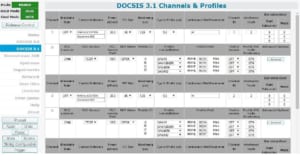

Điều chế luồng dữ liệu dưới linh hoạt theo thời gian thực: CLGD điều chế tín hiệu cho DOCSIS 3.1, DOCSIS 3.0, truyền hình cáp kỹ thuật số phù hợp với J.83 / A / B / C trong thời gian thực. Dải tần số luồng dữ liệu dưới của nó là 47 MHz đến 1794 MHz cho DOCSIS3.1 và 47 MHz đến 1218 MHz cho DOCSIS3.0 và TV kỹ thuật số. Tất cả các thông số có thể được thiết lập thông qua GUI hoặc thông qua các lệnh từ xa của SCPI. Dữ liệu người dùng được truyền có thể được cấp qua IP hoặc được tạo nội bộ bởi CLGD.

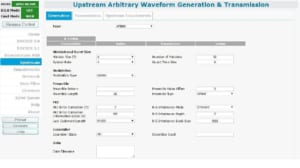

Bộ điều tiết đa kênh linh hoạt cho luồng dữ liệu trên

CLGD tạo ra phổ trong dải tần từ 5 MHz đến 204 MHz với tối đa hai kênh DOCSIS 3.1 OFDMA và lên đến 32 kênh DOCSIS 3.0 với TDMA hoặc CDMA, mô phỏng hiệu quả lưu lượng dữ liệu từ một số lượng lớn modem cáp . Tín hiệu TDMA và CDMA luôn chứa các gói dữ liệu. Tín hiệu DOCSIS 3.1 chứa các loại thông báo khác nhau

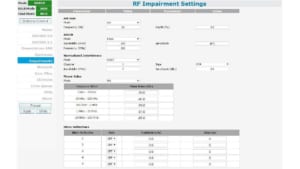

Nhiễu tín hiệu và mô phỏng biến dạng

CLGD có thể thêm nhiễu vào tín hiệu đầu ra để mô phỏng các điều kiện nhận thực tế, lý tưởng cho việc kiểm tra modem cáp, bộ khuếch đại và bộ thu CMTS luồng dữ liệu dưới. Tín hiệu nghiêng có thể thiết lập âm hoặc dương để mô phỏng hoặc bù tần số phản hồi của cáp đồng trục CATV

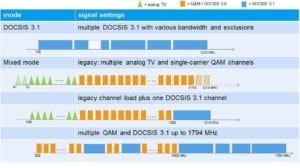

Từ DOCSIS 3.0 đến DOCSIS 3.1: Mô phỏng bất kỳ tình huống trong phòng thí nghiệm

CLGD là máy phát tín hiệu đa kênh để mô phỏng mạng truyền hình cáp với tải toàn bộ kênh. Nó tạo ra tín hiệu dữ liệu băng thông rộng cho DOCSIS 3.1 cũng như các kênh truyền hình kỹ thuật số và tương tự. Ở luồng tín hiệu trên hoặc dưới, các tín hiệu có thể được kết hợp một cách tự do, cho phép người dùng mô phỏng bất kỳ tình huống tải kênh nào có thể hình dung được trong phòng thí nghiệm.
