Rohde & Schwarz AFQ100A/AFQ100B Máy phát tín hiệu

• Chất lượng tín hiệu vượt trội

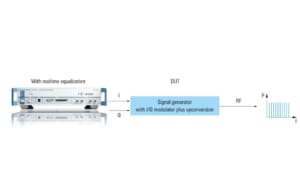

– Nguồn I / Q đa năng phải cung cấp chất lượng tín hiệu cao. Với thiết kế tối ưu và các thành phần hiện đại, AFQ100A và AFQ100B đạt được dải động không có giả (SFDR) chuẩn. 83 dBc (AFQ100A) và chuẩn. 78 dBc (AFQ100B). Đối với tín hiệu băng thông rộng và đa sóng mang, một khía cạnh chính là độ phẳng đáp ứng tần số của bộ tạo tín hiệu. Đây là điểm mà AFQ100A và AFQ100B thực sự vượt trội, vì chúng có đáp ứng tần số tuyến tính rất cao của typ. 0,1 dB trên băng thông I / Q 100 MHz

– Nguồn sóng sin rất tinh khiết.AFQ đều có thể tạo ra các tín hiệu kiểm tra sóng sin rất tinh khiết trong băng tần cơ sở. AFQ100A có thể tạo ra sóng hình sin lên đến 100 MHz. AFQ100B thậm chí có thể tạo ra một sóng sinewave với tần số lên đến 264 MHz. Ví dụ, một tín hiệu sóng sin thuần túy như vậy có thể được sử dụng để phát triển và thử nghiệm các bộ chuyển đổi hoặc bộ trộn A / D

• Phạm vi ứng dụng rộng rãi

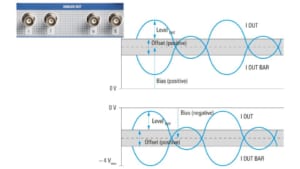

– Các chế độ hoạt động – cân bằng và không cân bằng – cho phép thiết lập mức linh hoạt. Nếu cần các mức thấp hơn, có thể đạt được tỷ lệ tín hiệu trên nhiễu tốt bằng cách sử dụng các bộ suy giảm có thể chuyển đổi trong AFQ100A và AFQ100B. Do đó, các thiết bị cung cấp chất lượng tín hiệu cao không chỉ ở giá trị mức lý tưởng mà còn trên phạm vi mức rộng.

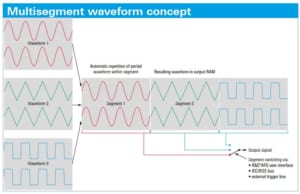

– Dạng sóng đa phân đoạn: Do có bộ nhớ lớn, AFQ100A và AFQ100B cho phép các ứng dụng hữu ích khác như chức năng dạng sóng đa phân đoạn. Trong nhiều trường hợp, việc kiểm tra yêu cầu nhiều tín hiệu kiểm tra, ví dụ khi đo độ méo của bộ khuếch đại. Chức năng dạng sóng đa phân đoạn cho phép hoạt động tốc độ cao bằng cách cung cấp chuyển đổi nhanh chóng giữa các tín hiệu thử nghiệm khác nhau. Dạng sóng đa phân đoạn kết hợp một số dạng sóng hoàn toàn độc lập trong một tệp dạng sóng duy nhất được tải hoàn toàn vào bộ nhớ ARB. Điều đó có nghĩa là việc chuyển đổi giữa các tín hiệu khác nhau không còn gây ra sự chậm trễ do các hoạt động tải.
Các chế độ đầu ra khác nhau hỗ trợ thời gian chuyển đổi rất nhanh và chuyển đổi liền mạch giữa các phân đoạn khác nhau của dạng sóng đa phân đoạn.

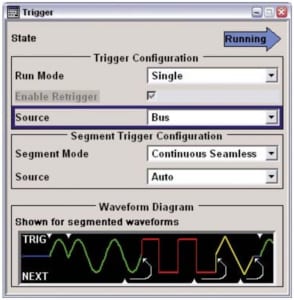

– Nhiều khả năng kích hoạt và đánh dấu: Một chức năng quan trọng của bộ tạo điều chế I / Q là điều khiển đầu ra tín hiệu để đồng bộ hóa với thiết lập bên ngoài. Với mục đích này, R & S®AFQ100A và R & S®AFQ100B cung cấp nhiều khả năng kích hoạt:
* Kích hoạt thông qua điều khiển từ xa
* Hai thông lượng bên ngoài (BNC)
* Nút kích hoạt bằng tay trên bảng điều khiển phía trước

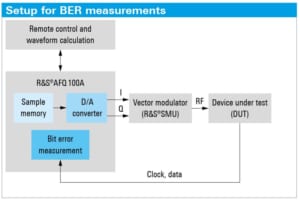

– Phép đo BER: khi kiểm tra các mô-đun cho các tiêu chuẩn truyền thông kỹ thuật số, việc đo tỷ lệ lỗi bit là một đặc tính chất lượng chung để xác định độ nhạy hoặc độ chọn lọc của máy thu. Tuy nhiên, khi các thành phần được kiểm tra không thể đo lỗi bit, R & S®AFQ100A và R & S®AFQ100B xử lý tác vụ này bằng tùy chọn R & S®AFQ-K80 BER. DUTmustprovidethedemodulated dữ liệu hữu ích (dưới dạng chuỗi PRBS) và – nếu có thể – đồng hồ liên quan. Nếu DUT không cung cấp đồng hồ, R & S®AFQ100A và R & S®AFQ100B cung cấp tín hiệu đồng hồ cần thiết thông qua đầu ra điểm đánh dấu

• Thao tác và vận hành dễ dàng

– AFQ100A cũng như AFQ100B thật dễ dàng để vận hành và kiểm soát. Để truy cập giao diện người dùng đồ họa hiện đại (GUI), các thiết bị được trang bị đầu ra video cho màn hình bên ngoài. Để điều khiển các nhạc cụ, chỉ cần kết nối bàn phím USB và / hoặc chuột

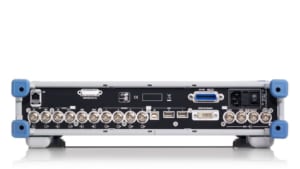

– Các thiết bị có thể được điều khiển từ xa thông qua GPIB (IEC /IEEE bus), USB và LAN (Gigabit Ethernet). Hai cổng kết nối USB và LAN tốc độ cao phù hợp để truyền các dạng sóng lớn hơn. Máy phát điện đi kèm với một đĩa cứng 160 Gbyte bên trong, đủ không gian để chứa một số lượng lớn tín hiệu, giúp loại bỏ nhu cầu truyền lại thêm các dạng sóng vào AFQ100A và AFQ100B
