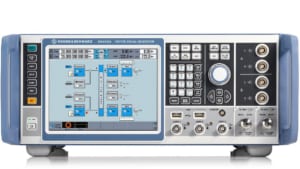

Rohde & Schwarz SMW200A Máy phát tín hiệu Vector

Hiệu suất hàng đầu và tính linh hoạt không gì sánh được

Các yêu cầu về hiệu suất và chức năng khác nhau tùy thuộc vào thiết lập thử nghiệm và ứng dụng. R & S®SMW200A là vô song trong việc làm chủ thách thức này và thiết lập các tiêu chuẩn mới trong bộ tạo tín hiệu. Trong quá trình phát triển và xác minh, đối với bất kỳ loại DUT nào, bao gồm thành phần, mô-đun và các trạm gốc hoàn chỉnh - R & S®SMW200A luôn tạo ra các tín hiệu kiểm tra thích hợp một cách dễ dàng và với hiệu suất cao nhất. Nhờ thiết kế mô-đun linh hoạt, R & S®SMW200A có thể được trang bị các tùy chọn chính xác cần thiết cho các ứng dụng cụ thể. Bất kỳ cấu hình nào cũng có thể thực hiện được, từ bộ tạo tín hiệu vectơ một đường cổ điển đến bộ kiểm tra máy thu MIMO đa kênh.

Máy phát tín hiệu Vector

Model:

SMW200A

Maker:

RODHE & SCHWARZ

Download Materials

TÀI LIỆU THÔNG TIN KỸ THUẬT

TÍNH NĂNG VÀ ĐẶC TRƯNG SẢN PHẨM

Bộ tạo tín hiệu vectơ đường kép lên đến 44 GHz

R & S®SMW200 Bao phủ dải tần số lên đến 44 GHz . Có thể thêm RF thứ hai lên đến 44 GHz. Nó cũng có thể được trang bị tối đa hai modules băng tần bên trong và bốn modules mô phỏng mờ dần. Khái niệm này mang lại hai bộ tạo tín hiệu vectơ đầy đủ tính năng trong một đơn vị duy nhất, cho phép dễ dàng tạo ra các kịch bản tín hiệu phức tạp.

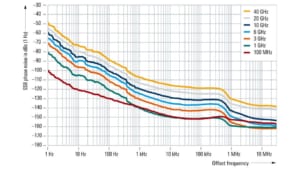

Hiệu suất nhiễu pha vượt trội

MW200A cung cấp hiệu suất nhiễu pha và không nhiễu SSB đặc biệt. Một số tùy chọn nhiễu pha thấp có sẵn để cải thiện hơn nữa hiệu suất, Các tùy chọn nhiễu pha cực thấp R & S * SMW-B711 / B721 cho phép hiệu suất nhiễu pha tốt nhất trong phân khúc. SMW200A hoàn hảo cho các phép đo yêu cầu độ tinh khiết của quang phổ.

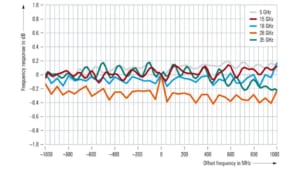

Băng thông 2GHZ BW với các đặc tính điều chế tuyệt vời

Bộ điều chế I/Q với băng thông RF lên đến 2 GHz bao phủ tất cả các ứng dụng trong dải tần của nó, bao gồm truyền thông không dây, truyền thông vệ tinh và radar. Băng thông điều chế RF. Bộ chuyển đổi D / A hiện đại và thiết kế chuỗi RF tuyệt vời đảm bảo đáp ứng tần số điều chế vượt trội <0,4 dB trên băng thông 2 GHz với hiệu suất EVM tuyệt vời

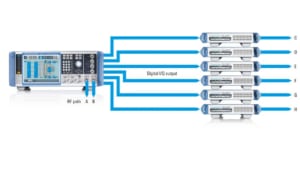

MIMO và tính năng làm mờ tích hợp trên bo mạch

SMW200A cung cấp khả năng mô phỏng kênh tích hợp với băng thông giảm dần tối đa 800 MHz. Cấu hình mờ dần cho tất cả các tiêu chuẩn chính có sẵn dưới dạng cài đặt trước. Với tối đa 64 kênh mờ dần, tất cả các tình huống mờ MIMO chính như 2×2, 3×3, 4×4, 8×4, 4×8 và 8×8 có thể được định cấu hình trong một công cụ duy nhất. Sự kết hợp của tối đa tám sóng mang cũng được hỗ trợ và mô-đun bộ tạo tín hiệu SGT100A có thể được kết nối với tối đa. tám đường dẫn RF

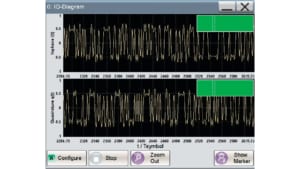

Các tính năng hữu dụng độc đáo

MW200 Agraphics tích hợp hiển thị các tín hiệu được tạo trong thời gian thực. Người dùng có thể chọn kiểu hiển thị, ví dụ I/O, thời gian, phổ tần số, biểu đồ vectơ hoặc CCDF. MW200A cũng cung cấp một bộ ghi macro SCPI với bộ tạo mã ghi lại tất cả các bước vận hành thủ công để tạo một tệp với một trình tự lệnh từ xa. Các mẫu mã tích hợp được cung cấp để tạo trực tiếp mã thực thi cho MATLAB “, CVI hoặc Python
