- RION UV-15 Thiết bị đo cường độ rung
RION UV-15 sở hữu cấu hình linh hoạt cho phép đo đồng thời âm thanh và rung động
RION UV-15 cung cấp kết nối cho các máy đo gia tốc áp điện với bộ tiền khuếch đại tích hợp và các máy đo gia tốc tuân thủ TEDS.
Thiết bị đo cường độ rung
Model:
UV-15
Maker:
RION CO.,LTD.
Tính năng và đặc trưng sản phẩm
- UV-15 và UN-14 (Đo mức âm thanh) có thể được liên kết trong một hệ thống đo lường với tối đa 16 kênh.
- Màn hình hiển thị các thông số, giá trị đo và chỉ báo biểu đồ thanh.
- Khả năng gắn giá đỡ cho các lắp đặt trên sàn cửa hàng hoặc phòng thí nghiệm. (Giá đỡ tuân thủ JIS CF-27 có sẵn dưới dạng tùy chọn)
- Tùy chọn:

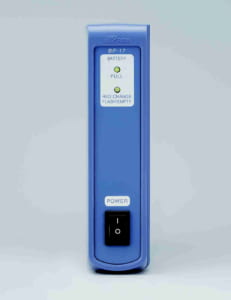

Bộ pin (BP-17)

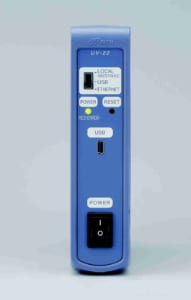

Bộ giao diện (UV-22)
Thông số kỹ thuật
| Đầu vào | Số kênh | 1 | |
| Kết nối | Kế nối microdot | Đối với gia tốc kế áp điện (phí đầu vào tối đa 100.000 pC) | |
| CCLD | Đối với gia tốc kế với bộ tiền khuếch đại tích hợp (24 V 4 mA)
Đối với gia tốc kế tuân thủ TEDS với bộ tiền khuếch đại tích hợp (24 V 4 mA) |
||
| Đầu nối bộ tiền khuếch đại 7 chân
(loại đầu nối PROCEDURE-03) |
Để kết nối gia tốc kế áp điện qua bộ tiền khuếch đại
(VP-26A) (điện áp đầu vào tối đa ± 10 V) |
||
| Chế độ và đơn vị đo lường | ACC (gia tốc): m / s2, VEL (vận tốc): mm / s, DISP (dịch chuyển): mm | ||
| Đặc tính hiển thị | RMS, EQ PEAK (RMS x √2), EQ P-P (EQ PEAK × 2) | ||
| Lựa chọn phạm vi | 7 cài đặt (thay đổi phạm vi với cài đặt độ nhạy) | ||
| Độ nhạy 0,100 đến 0,999 | ACC (gia tốc): 10, 30, 100, 300, 1 000, 3 000, 10 000
VEL (vận tốc): 10, 30, 100, 300, 1 000, 3 000, 10 000 DISP (dịch chuyển): 1, 3, 10, 30, 100, 300, 1 000 |
||
| Độ nhạy 1,00 ～ 9,99 | ACC (gia tốc): 1, 3, 10, 30, 100, 300, 1 000
VEL (vận tốc): 1, 3, 10, 30, 100, 300, 1 000 DISP (dịch chuyển): 0,1, 0,3, 1, 3, 10, 30, 100 |
||
| Độ nhạy 10.0～99.9 | ACC (gia tốc): 0.1, 0.3, 1, 3, 10, 30, 100 VEL (vận tốc): 0.1, 0.3, 1, 3, 10, 30, 100 DISP (dịch chuyển): 0.01, 0.03, 0.1, 0.3, 1, 3, 10 |
||
| Cài đặt độ nhạy | Phạm vi cài đặt | 0,100 đến 0,999 với mức tăng 0,001, 1,00 đến 9,99 với mức tăng 0,01, 10,0 đến 99,9 với mức tăng 0,1 | |
| Đơn vị | pC/(m/s2) | Gia tốc kế áp điện | |
| mV/(m/s2) | Gia tốc kế với bộ tiền khuếch đại tích hợp, Gia tốc kế với TEDS tích hợp
bộ tiền khuếch đại tuân thủ, gia tốc kế áp điện được kết nối qua bộ tiền khuếch đại (VP-26A) |
||
| Dải tần số | ACC (gia tốc) | 1 Hz đến 15 kHz (dung sai đầu ra AC ± 5%),
0,5 Hz đến 30 kHz (dung sai đầu ra AC ± 10%) |
|
| VEL (vận tốc) | 3 Hz đến 3 kHz (dung sai giá trị đo ± 5%) | ||
| DISP (dịch chuyển) | 3 Hz đến 500 Hz (dung sai đầu ra AC ± 10%) | ||
| Hiện thị | Màn hình LCD loại phân đoạn có đèn nền (liên tục bật) | ||
| Nội dung hiển thị | Cài đặt đơn vị, giá trị tức thời (chu kỳ 1 giây), biểu đồ thanh (chu kỳ 100 mili giây) | ||
| Hiện thị cảnh báo | LED×2 | ||
| Đèn LED bên phải | Sáng màu đỏ để báo hiệu quá tải | ||
| Đèn LED bên trái | Chỉ báo Master / Slave (khi được liên kết với UV-22). Bình thường ra ngoài. Sáng lên để cho biết Vận hành chính | ||
| Bộ lọc | HPF (suy giảm -18 dB / oct, giảm -10% dB) | 3 Hz, 5 Hz, 10 Hz, 15 Hz, 20 Hz, 30 Hz, 50 Hz, 100 Hz, 150 Hz, 200 Hz, OFF (user filter supported with UV-22) |
|
| LPF (suy giảm -18 dB / oct, giảm -10% dB) | 300 Hz, 500 Hz, 1 kHz, 1,5 kHz, 2 kHz, 5 kHz, 10 kHz, 15 kHz, 20 kHz, TẮT
(hỗ trợ với UV-22) |
||
| Đầu ra tín hiệu hiệu chuẩn (để hiệu chuẩn thiết bị tiếp theo) | Đầu ra AC | Sóng hình sin 80 Hz ±2 % | |
| Tín hiệu đầu ra | 1 V (RMS) ±2 % (RMS indication), 1 V (peak) ±2 % (EQ PEAK indication), 1 V (peak-to-peak) ±2 % (EQ P-P indication) |
||
| Đầu ra DC | 1 V | ||
| Đầu ra | Đầu kết nối BNC × 2 | ||
| Đầu ra AC | Trở kháng đầu ra 50 Ω | ||
| Độ chính xác điện áp đầu ra
(80 Hz toàn thang đo) |
ACC (gia tốc) 1 V ±2 %, VEL (vận tốc) 1 V ±3 %, DISP (dịch chuyển) 1 V ±5 % |
||
| Điện áp đầu ra tối đa | ±10 V (peak) hoặc lớn hơn | ||
| Đầu ra DC | Trở kháng đầu ra 50 Ω | ||
| Độ chính xác điện áp đầu ra | ACC (gia tốc) 1 V ±2 %, VEL (vận tốc) 1 V ±3 %, DISP (dịch chuyển) 1 V ±5 % | ||
| Điện áp đầu ra tối đa | 10 V hoặc lớn hơn | ||
| Nhiễu tồn dư (đặc điểm đại diện) | Điện dung đầu vào 1 000 pF, độ nhạy 5,00 pC / (m / s2), gia tốc kế áp điện, HPF TẮT, LPF TẮT, dải tần tối thiểu ACC (gia tốc) 0,01 m / s2 (RMS) trở xuống,
VEL (vận tốc) 0,1 mm / s (RMS) trở xuống, DISP (dịch chuyển) 0,0015 mm (RMS) trở xuống |
||
| Nguồn cấp | 9 V đến 15 V DC, Bộ đổi nguồn AC phù hợp: NC-99A, Bộ pin BP-17,
Pin 12 V ô tô cũng có thể được sử dụng |
||
| Môi trường hoạt động | -10 ℃ đến +50 ℃, tối đa. 90% RH (không ngưng tụ) | ||
| Kích thước và khối lượng | 150 (H) x 36 (W) x 179 (D) mm (không có phần nhô ra), xấp xỉ. 500 g | ||
| Phụ kiện đi kèm | Link plate x 1 | ||
