Máy phân tích độ rung cầm tay RION VA-12
Máy phân tích độ rung RION VA-12 được thiết kế gọn nhẹ, để chẩn đoán thiết bị và đo tại chỗ. RION VA-12 được trang bị tính năng phân tích FFT.
Máy phân tích độ rung
Model:
VA-12
Maker:
RION CO.,LTD.
Tính năng và đặc trưng sản phẩm

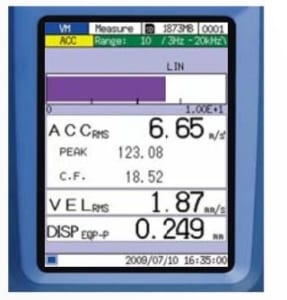

- Chế độ đo độ rung: Cho phép đo đồng thời hệ số gia tốc, vận tốc, độ dịch chuyển và đỉnh gia tốc.
- Chế độ máy phân tích FFT: Tần số phân tích thời gian thực 20 kHz, 3 200 vạch phổ và xử lý Envelope khả dụng

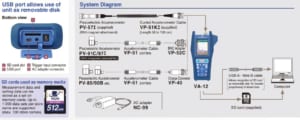

- Dữ liệu dạng sóng lưu trữ trên thẻ SD để xử lý / phân tích. Có thể kết hợp được với nhiều cảm biến để đáp ứng các mục đích khác nhau.
Ứng dụng
- Phát triển sản phẩm: đo độ rung tại các thời điểm phát triển sản phẩm
- Đảm bảo chất lượng: Kiểm tra trươc khi xuất hàng, kiểm tra sau khi hoạt động cài đặt.
- Bảo dưỡng: kiểm tra hoạt động sau khi bảo dưỡng và bảo trì định kỳ
- Chuẩn đoán: kiểm tra định kỳ hàng ngày và giám sát những bất thường.
- Chuẩn đoán chính xác: đo đặc những vấn đề liên quan tới rung và phát hiện lỗi
Chi tiết các ứng dụng: xin vui lòng tham khảo tại bản Thông tin kỹ thuật
Video Giới thiệu Thiết bị phân tích độ rung RION VA-12
Thông số kỹ thuật
| Tiêu chuẩn áp dụng | CE marking, Chinese RoHS (sản phẩm cho thị trường Trung Quốc), WEEE Directive |
|||
| Phần đầu vào | Số kênh | 1 | ||
| Các kiểu kết nối | BNC, CCLD 18 V 2 mA, (CCLD24 V 4 mA có sẵn theo tùy chọn của nhà máy) | |||
| Cảm biến | Gia tốc kế áp điện PV-57 ｴ (đã cung cấp) | |||
| Phạm vi đầu vào | Ở độ nhạy 0,100 đến 0,999 mV / (m / s2) | ACC (gia tốc) | 10, 31.6, 100, 316, 1 000, 3 160, 10 000 m/s2 (rms) | |
| VEL (vận tốc) | 31.6, 100, 316, 1 000, 3 160, 10 000, 31 600 mm/s (rms) | |||
| DISP (dịch chuyển) | 0.89, 2.83, 8.94, 28.3, 89.4, 283, 894 mm (EQp-p) | |||
| Ở độ nhạy 1,00 đến 9,99 mV / (m / s2), sử dụng PV-57 | ACC (gia tốc) | 1, 3.16, 10, 31.6, 100, 316, 1 000 m/s2 (rms) | ||
| VEL (vận tốc) | 3.16, 10, 31.6, 100, 316, 1 000, 3 160 mm/s (rms) | |||
| DISP (dịch chuyển) | 0.089, 0.283, 0.894, 2.83, 8.94, 28.3, 89.4 mm (EQp-p) | |||
| Ở độ nhạy 10.0 to 99.9 mV/(m/s2) | ACC (gia tốc) | 0.1, 0.316, 1, 3.16, 10, 31.6, 100 m/s2 (rms) | ||
| VEL (vận tốc) | 0.316, 1, 3.16, 10, 31.6, 100, 316 mm/s (rms) | |||
| DISP (dịch chuyển) | 0.0089, 0.0283, 0.0894, 0.283, 0.894, 2.83, 8.94 mm (EQp-p) | |||
| Phạm vi đo (sử dụng PV-57 ｴ, High-pass fi lter 3 Hz, Low Pass fi lter 20 kHz) | ACC (gia tố) | 0,02 đến 141,4 m / s2 (rms) Đo liên tục, 1 Hz đến 5 kHz | ||
| Gia tốc tối đa tức thời | 700 m/s2 | |||
| VEL (vận tốc) | 0.2 to 141.4 mm/s (rms) tại 159.15 Hz | |||
| DISP (dịch chuyển) | 0.02 to 40.0 mm (EQp-p) tại 15.915 Hz | |||
| Measurement frequency range (electrical characteristics) | ACC (gia tốc) | 1 Hz đến 20 kHz | ||
| VEL (vận tốc) | 3 Hz đến 3 kHz | |||
| DISP (dịch chuyển) | 3 Hz đến 500 Hz | |||
| Đường cong gia tốc đường bao | 1 kHz đến 20 kHz | |||
| Bộ lọc | Prefilters | Bộ lọc High-pass | 1 Hz (chỉ tăng tốc), 3 Hz, 10 Hz, 1 kHz (-10% điểm), độ dốc cắt -18 dB / oct | |
| Bộ Low-pass | 1 kHz, 5 kHz, 20 kHz (-10% điểm), độ dốc cắt -18 dB / oct | |||
| Đường cong gia tốc đường bao | Bộ lọc High-pass | 1 kHz (-10% điểm), độ dốc cắt -18 dB / oct | ||
| Nhiễu cố hữu | High-pass filter 3 Hz, Low-pass filter 20 kHz, cài đặt dải tần thấp nhất | |||
| ACC (gia tốc) | 0,01 m / s2 (rms) trở xuống | |||
| VEL (vận tốc) | 0.1 mm/s (rms) trở xuôgns | |||
| DISP (dịch chuyển) | 0.01 mm (EQp-p) trở xuống | |||
| A/D conversion | 24 bit △Σprinciple, 51.2 kHz | |||
| Dải động | Tối đa 110 dB (gia tốc) | |||
| Chế độ đo rung | ACC (gia tốc) | giá trị m / s2 rms, giá trị đỉnh dạng sóng, hệ số đỉnh | ||
| VEL (vận tốc) | mm/s rms | |||
| DISP (dịch chuyển) | mm EQp-p | |||

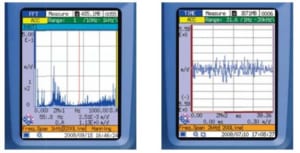

| Chế độ FFT | Dạng sóng thời gian, quang phổ, đường cong gia tốc đường bao | |||
| Điểm phân tích | 512, 1 024, 2 048, 4 096, 8 192 (3 200 lines) | |||
| Các chức năng cửa sổ thời gian | Rectangular, Hanning, flat-top | |||
| Xử lý | Giá trị trung bình tuyến tính, tối đa, trung bình theo hàm mũ, giá trị tức thời | |||
| Khoảng tần số | 100 Hz, 200 Hz, 500 Hz, 1 kHz, 2 kHz, 5 kHz, 10 kHz, 20 kHz | |||
| Hiển thị | Phổ | Top 10 list, graph display (excluding DC) | ||
| Zoom | Trục X: x1, x2, x4, x8, x16 | |||
| Trục Y: 2N, N = 0 to 10 (x1 to x1024) | ||||
| Hiển thị Overlay với dữ liệu được lưu trữ ở chế độ quang phổ | ||||
| Dạng sóng thời gian | Graph display | |||
| Zoom | Trục X: x1, x2, x4, x8, x16, x32 | |||
| Trục Y: 2N, N = 0 to 14 (x1 to x16 384) | ||||
| Trigger | Nguồn Trigger | Tín hiệu bên ngoài | Trigger ở mép giảm của tín hiệu ở đầu vào kích hoạt bên ngoài | |
| Mức độ đầu vào | Triggered khi dạng sóng thời gian vượt qua mức đặt trước
Trigger level có thể được đặt trong các bước 1/8 của toàn tỷ lệ trên biên độ một phía |
|||
| Slope | +/- trigger operation | |||
| Vận hành Trigger | Chạy tự do | Quá trình xử lý luôn được thực hiện, bất kể điều kiện trigger | ||
| Nhắc lại | Xử lý được thực hiện bất cứ khi nào triggering xuất hiện | |||
| Đơn | Quá trình xử lý chỉ được thực hiện một lần khi triggering xuất hiện | |||
| Thời gian | Dữ liệu được lưu trữ theo cài đặt Thời gian bắt đầu kích hoạt,
Khoảng thời gian lưu trữ, số cửa hàng. |
|||
| Pretrigger | Quá trình xử lý bắt đầu từ dữ liệu trước 1/8 thời gian khung hình | |||
| Hiển thị | Màu TFT LCD, 240 x 320 điểm, có đèn nền
Màn hình tiếng Nhật, màn hình tiếng Anh, màn hình hiển thị thời gian |
|||
| Hiển thị cảnh báo | Đèn LED (sáng màu đỏ để báo quá tải) | |||
| Bộ nhớ | Phương tiện bộ nhớ | SD cards (max. 2 GB)＊ | ||
| Lưu dữ liệu | Bộ giá trị và thông số đo có thể được lưu trữ trên thẻ nhớ 1000 dữ liệu được lưu dưới dạng một tên. Tối đa số lượng tên cửa hàng: 100 |
|||
| Bộ nhớ cài đặt tham số | Có thể lưu trữ tối đa 5 bộ thông số trong đơn vị
Cài đặt thông số có thể được lưu trữ trên thẻ nhớ |
|||
| Dữ liệu dạng sóng | Tối đa 10 giây mỗi dữ liệu (dải tần 20 kHz) Dạng sóng rung được ghi lại trong quá trình xử lý FFT khả dụng khi sử dụng máy tính. | |||
| Dữ liệu BMP | Ảnh chụp màn hình có thể được lưu dưới dạng BMP | |||
| Chức năng Recall | Dữ liệu đo có thể được đọc từ thẻ nhớ và hiển thị lại trên màn hình. | |||
| Chức năng Resume | Cài đặt được ghi nhớ khi tắt nguồn và có thể được khôi phục vào lần bật nguồn tiếp theo | |||
| Phần đầu vào / đầu ra | Kế nối đầu vào Trigger | TTL level, BNC-mini plug, 2.5 mm dia. (cho CC-24) | ||
| Cổng USB | Chức năng đĩa có thể tháo rời | Cho phép sử dụng thẻ nhớ được lắp vào thiết bị làm thiết bị lưu trữ di động (loại thiết bị lưu trữ di động) | ||
| Nguồn | DC12 V (11 đến 15 V) | Bộ đổi nguồn AC NC-99, tám pin IEC R6 (cỡ AA)
(23 ℃, hoạt động bình thường, đèn nền tắt) |
||
| Tuổi thọ pin | Khoảng. 12 giờ | |||
| Dòng tiêu thụ | 145 mA hoạt động bình thường, đèn nền tắt) | |||
| Sự tiêu thụ năng lượng
(mặt chính) |
Khoảng. 10 VA (trong trường hợp AC 100 V (NC-99)) | |||
| Điều kiện nhiệt độ và độ ẩm xung quanh để sử dụng | Gia tốc | －20 °C to +70 °C, 90 % RH trở xuống | ||
| Thân máy chính | －10 °C to +50 °C, 90 % RH trở xuống | |||
| Kích thước và khối lượng | 213 (Cao) x 105 (Rộng) x 36 (D) mm; Khối lượng 850 g (bao gồm
pin, có nắp bảo vệ, được kết nối PV-57) |
|||
| Phụ kiện đi kèm | Gia tốc kế áp điện PV-57 ｴ, Cáp cuộn tròn, Phần đính kèm nam châm
Pin IEC R6 (cỡ AA) x 8, thẻ SD, Nắp bảo vệ, Đai đeo vai |
|||
