RION SX-A1VA Chương trình phân tích rung động

RION SX-A1VA bổ sung các chức năng đo độ rung vào Hệ thống RIONOTE

Tất cả các chức năng đo độ rung cần thiết đều được cung cấp, cho phép chẩn đoán thiết bị và quản lý xu hướng cho máy móc công nghiệp.
Chương trình RION SX-A1VA cũng hỗ trợ chẩn đoán chi tiết bao gồm phân tích FFT và xử lý phong bì, và đánh giá giá trị tuyệt đối ISO cũng có thể được thực hiện.
Bởi vì khả năng kết nối tối đa bốn gia tốc kế với RIONOTE cho phép dễ dàng thực hiện phép đo đồng thời theo hai hướng ngang và một hướng dọc hoặc các phép đo khác trên nhiều mặt phẳng.

Chương trình phân tích rung động

Model:

SX-A1VA

Maker:

RION CO.,LTD.

Download Materials

TÀI LIỆU KỸ THUẬT

Tính năng và đặc trưng sản phẩm

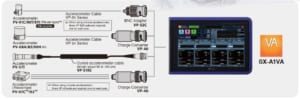

Vibration meter mode

Đo đồng thời cho gia tốc rung, vận tốc và dịch chuyển.
Chức năng lưu trữ tự động liên tục ghi lại các giá trị rung và dữ liệu tacho trong khoảng thời gian 100 ms.
Tính toán các giá trị đại lượng rung động trung bình trong một khoảng thời gian đo cụ thể (để dễ đọc các giá trị đại diện cho dữ liệu đo có dao động đáng kể).
Các cài đặt bộ lọc riêng biệt (HPF, LPF) để tăng tốc, vận tốc và dịch chuyển được hỗ trợ.

Chẩn đoán đơn giản

Bằng cách đo định kỳ cường độ rung và so sánh kết quả với giá trị tham chiếu, tình trạng thiết bị (bình thường hoặc vấn đề tiềm ẩn) có thể được chẩn đoán.

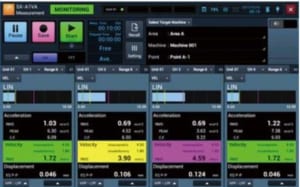

Ví dụ bên dưới hiển thị màn hình ở chế độ đo tuyệt đối cho bốn kênh. Vì trạng thái nguy hiểm được biểu thị bằng màu đỏ tím, thận trọng bởi màu vàng và tốt bởi màu xanh lá cây, hiển thị kết quả đocho phép người vận hành đánh giá trạng thái rung động trong nháy mắt.

Chẩn đoán chi tiết

Chức năng phân tích FFT và chức năng xử lý đường bao (xử lý đường bao gia tốc) có thể được sử dụng để xác định các điều kiện bất thường và để đánh giá giai đoạn và vị trí hỏng hóc.

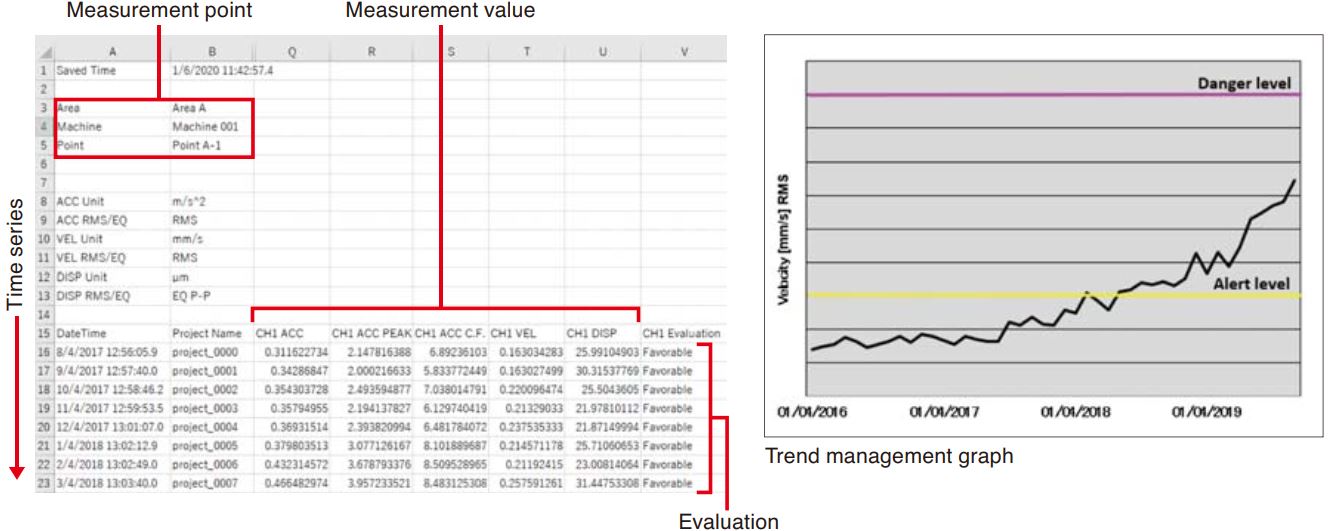

Quản lý xu hướng (đánh giá giá trị tương đối)

Chương trình SX-A1VA có thể lưu trữ dữ liệu được gắn thẻ thông tin của điểm đo và có thể xuất dữ liệu cùng nhau cho từng đối tượng đo. Bằng cách sử dụng phần mềm bảng tính như vì Excel cho phép quản lý xu hướng của tình trạng máy móc. Để đánh giá những thay đổi về độ rung của máy móc đang quay hoặc tương tự có thể chỉ ra các vấn đề và nguyên nhân có thể xảy ra, cần phải tích lũy và quản lý dữ liệu đo một cách hiệu quả. Sau đó, các giá trị tham chiếu có thể được xác định dựa trên các dữ liệu này, chẳng hạn như để đặt các giá trị ngưỡng cảnh báo và nguy hiểm.
Khi vượt quá ngưỡng cảnh báo, cần tăng cường giám sát, khi đạt đến ngưỡng nguy hiểm, thông thường sẽ tiến hành chẩn đoán chi tiết. Với nhiều loại gia tốc rung động phổ biến, các giá trị cao hơn bình thường khoảng 2 đến 3 lần được coi là chỉ số cảnh báo và nếu tăng thêm hệ số từ 2 đến 3 sẽ cho biết trạng thái nguy hiểm. Đối với một loại máy móc nhất định, vị trí đo độ rung, hướng đo và khoảng thời gian đo được xác định và biểu đồ trong đó các giá trị đo được nhập vào chuỗi thời gian được tạo

Thông số kỹ thuật

Số kênh		Max. 2 (Với SA-A1B2) Max. 4 (Với SA-A1B4) (Số kênh logic: Sử dụng một đầu vào tín hiệu, cài đặt để phân tích nhiều đại lượng rung động như gia tốc,vận tốc, độ dịch chuyển, đường bao gia tốc, v.v. có thể được thực hiện.)
Dải tần số rung (sử dụng PV-57I)		Gia tốc: 0,02 đến 141,4 m / s2 (rms)
		Vận tốc: 0,2 đến 141,4 mm / s (rms, ở tần số 159,15 Hz)
		Dịch chuyển: 0,02 đến 40,0 mm (đỉnh-đỉnh EQ, ở 15,915 Hz)
Dải tần số đo (Đặc tính điện)		Gia tốc: 1 Hz đến 20 kHz
		Vận tốc: 3 Hz đến 3 kHz
		Dịch chuyển: 3 Hz đến 500 Hz
		Gia tốc envelope: 1 kHz đến 20 kHz
Bộ lọc	Bộ lọc High-pass	1 Hz, 3 Hz, 5 Hz, 10 Hz, 1 kHz
Bộ lọc	Bộ lọc Low-pass	500 Hz, 1 kHz, 5 kHz, 10 kHz, 20 kHz
Chế độ đo độ rung		Gia tốc: rms, EQ 0-peak, Waveform peak, Crest factor
		Vận tốc: rms, EQ 0-peak
		Dịch chuyển: rms, EQ 0-peak, EQ peak-peak
	Tần số lấy mẫu	51.2 kHz
	Chức năng lưu	Lư giá trị tức thời, lưu tự động, lưu giá trị trung bình
	Chức năng đánh giá ngưỡng	Cho phép đặt giá trị ngưỡng cho một lượng rung động, với chỉ báo trên màn hình khi số lượng rung động vượt quá ngưỡng trong quá trình đo
	Chức năng đánh giá giá trị tuyệt đối ISO	Đánh giá giá trị tức thời hoặc giá trị trung bình có thể được thực hiện dựa trên ISO 10816-1: 1995 / Amd.1: 2009
Chế độ phân tích FFT		Phổ công suất Dạng sóng thời gian của 1 khung hình
	Giải tần số	100 Hz, 200 Hz, 500 Hz, 1 kHz, 2 kHz, 5 kHz, 10 kHz, 20 kHz
	Số dòng phân tích	200, 400, 800, 1 600, 3 200 (Số điểm lấy mẫu: 512, 1024, 2 048, 4 096, 8 192)
	Các chức năng cửa sổ thời gian	Rectangular, Hanning, Flat-top
	Các chức năng xử lý trung bình	Trung bình tuyến tính, Trung bình theo cấp số nhân, Giữ giá trị tối đa (MAX)
Các chức năng hiển thị	Đơn vị hiển thị	Gia tốc: m / s2, G, in / s2, Vận tốc: mm / s, in / s, Độ dịch chuyển: mm, μm, mil
Ghi dạng sóng		Ghi lại dạng sóng rung động trong quá trình đo
	Tần số lấy mẫu	Chế độ máy đo độ rung: 51,2 kHz (cố định)
	Tần số lấy mẫu	FChế độ phân tích FFT: Dải tần số x 2,56
	Tốc độ bit lượng tử hóa	24 bit (cố định)
Đo Trigger	Chế độTrigger	Free, Single, Repeat
	Nguồn Trigger	Chế độ máy đo độ rung: Số lượng rung, Thời gian, Bên ngoài, Xung Tacho
	Nguồn Trigger	Chế độ phân tích FFT: Dạng sóng, Thời gian, Bên ngoài, Xung Tacho
