NF WF1967/ WF1968 Máy phát tín hiệu đa chức năng

Máy phát tín hiệu đa chức năng.

Bộ tạo tín hiệu NF WF1967/ WF1968 là một thiết bị đo lường có mục đích chung được sử dụng như một nguồn tín hiệu cho thiết bị điều khiển hoặc để mô phỏng tín hiệu cho các cảm biến.
Bộ tạo tín hiệu của NF là đa thiết bị chức năng có thể tạo ra nhiều dạng sóng và thực hiện dao động kích hoạt, quét và cổng với độ chính xác tần số cao và khả năng tái tạo xuất xắc.

Máy phát tín hiệu đa chức năng.

Model:

WF1967/ WF1968

Maker:

NF

Đặc trưng.

  • Tần số tối đa: 200 MHz (sóng sin), 70 MHz (sóng vuông, xung)
  • Điện áp đầu ra tối đa: 20 Vp-p / mở (10 Vp-p / 50 Ω, 110 MHz trở xuống)
  • Độ phân giải biên độ dạng sóng: 16 bit
  • Các loại dạng sóng đầu ra:
    Hình sin, hình vuông, xung, đoạn đường nối, tiếng ồn, DC, biến tham số và tùy ý
  • Sóng vuông và xung với độ phân giải cao, nhiệm vụ thay đổi 0,0001%
    • Dạng sóng tùy ý tốc độ cao, dung lượng lớn: 420 MS / s, 4 Mi * từ
      * Mi đại diện cho 2 mũ 20 = 1048576
  • Các chế độ dao động khác nhau:
    Liên tục, bùng nổ / kích hoạt / cổng, điều chế bên trong / bên ngoài, quét, nổ và điều chế, quét và điều chế
    Hàm trình tự
    Chức năng “Synclator”:
  • Tự động đồng bộ hóa tín hiệu đầu vào từ nguồn bên ngoài với tín hiệu đầu ra chính.
  • Giao diện: USB, GPIB, LAN (tùy chọn)
  • Phần mềm điều khiển:
    Tùy ý chỉnh sửa dạng sóng / trình tự, điều khiển từ xa và ghi nhật ký

Ứng dụng.

  •  Thiết bị dùng đo lường có mục đích chung được sử dụng như một nguồn tín hiệu cho thiết bị  điều khiển hoặc để mô phỏng tín hiệu cho các cảm biến.
  • WF1967 và WF1968 của NF là thiết bị  có thể tạo ra nhiều dạng sóng tần số từ 0.01 µHz đến 200Mhz và thực hiện dao động kích hoạt, quét và cổng với độ chính xác tần số cao và khả năng tái tạo các dạng tín hiệu xuất xắc cho các mục đích kiểm tra..

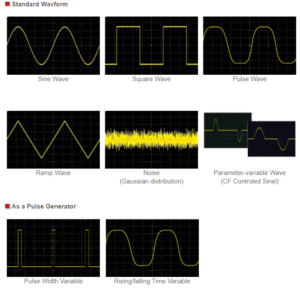

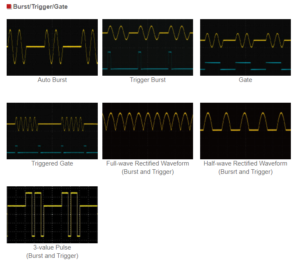

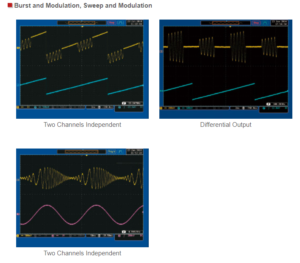

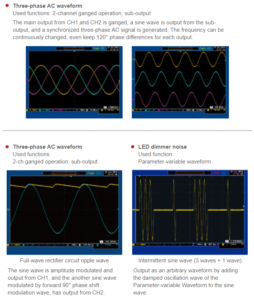

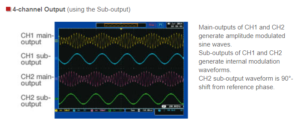

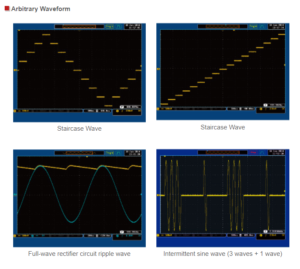

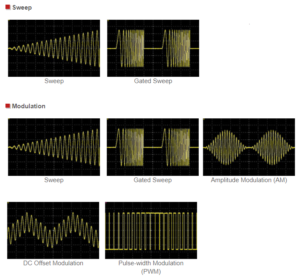

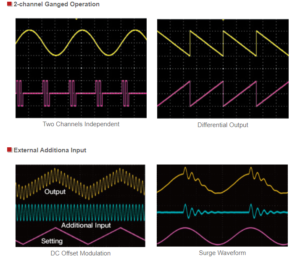

  • Các mẫu dạng sóng thiết bị có thể tạo ra.

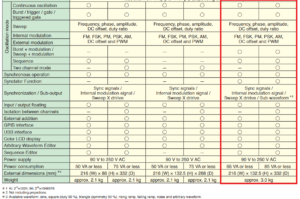

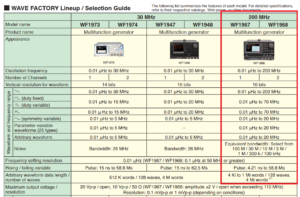

Thông số kỹ thuật.

Tuỳ chọn mua thêm:
Cáp đa đầu vào / đầu ra PA-001-1318
