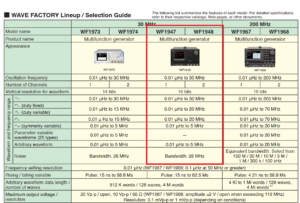

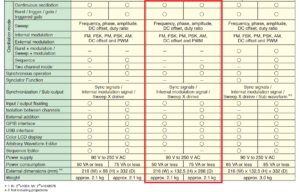

NF WF1947/ WF1948 MÁY PHÁT TÍN HIỆU ĐA CHỨC NĂNG.

• Mức độ nhiễu thấp: Mức độ nhiễu được giảm xuống khoảng một phần mười so với các mô hình trước đó * ở đầu ra điện áp tương đối cao (khoảng 2Vp-p / 50Ω, không có chồng chất DC) và trong tần số lên đến 300kHz. Bằng cách sử dụng bộ suy hao, mức độ tiếng ồn ở đầu ra điện áp thấp khoảng 1Vp-p hoặc thấp hơn đã được giảm xuống từ một nửa đến một phần ba so với các mẫu trước đó. Trong tất cả các phạm vi đầu ra, khả năng giảm nhiễu đáng kể đã được thực hiện, điều này làm cho sản phẩm này trở nên hoàn hảo cho nhiều mục đích sử dụng.
• Độ méo sóng thấp: Một bản sửa đổi hoàn chỉnh của mạch đã nhận ra việc tạo ra các sóng sin có độ méo thấp với tổng độ méo hài là 0,04% hoặc ít hơn. Ngoài độ phân giải 16 bit của biên độ dạng sóng, sóng sin chất lượng cao được tạo ra. (Dải cài đặt tần số: 20Hz-20k Hz, biên độ: 0,25Vp-p / 50Ω hoặc lớn hơn).
• Độ phân giải biên độ dạng sóng 16 bit: Cấu trúc mạch mà chúng tôi phát triển đã nhận ra độ phân giải 16-bit của biên độ dạng sóng, là độ phân giải cao nhất so với bất kỳ bộ dao động nào được thiết kế cho tần số tối đa là 30MHz. Độ phân giải 16-bit chất lượng cao của biên độ dạng sóng được cung cấp cho tất cả các dạng sóng mà bạn có thể cần, bao gồm dạng sóng sin, vuông và tùy ý.
• Độ chính xác cài đặt biên độ cao: Chức năng dải tần tự động tạo điều kiện lựa chọn tối ưu dải điện áp đầu ra, theo cài đặt biên độ và độ lệch DC (bao gồm cài đặt mức cao / thấp). Hơn nữa, bằng cách giảm sự suy giảm độ chính xác cài đặt biên độ do mức cài đặt, có thể đạt được độ chính xác cài đặt biên độ rất cao.
• Cách điện thiết bị: Mỗi thiết bị đầu cuối đầu ra được cách điện với vỏ, điều này có thể kết nối thiết bị đầu cuối với thiết bị có điện thế khác nhau. Việc bao gồm các thiết bị đầu cuối, đầu ra làm giảm nhiễu do các vòng nối đất gây ra.
• Quạt giản nhiệt độ ồn thấp: Tần số quay (hoặc vòng quay mỗi phút) của quạt được điều khiển theo nhiệt độ môi trường được phát hiện. Ở nhiệt độ phòng bình thường, không bao gồm khởi động và hoạt động bất thường, tiếng ồn chỉ bằng một phần mười so với các mẫu trước đó.

Dùng trong việc kiểm tra cá thiết bị có yêu cầu chức năng đáp ứng như:

• Dải rộng dạng sóng đầu ra:

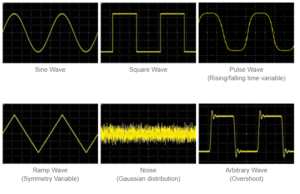

Các yêu cầu đầu ra: Hình sin, Hình vuông, Xung, Đường dốc, Dạng sóng tùy ý, Tiếng ồn, DC. Ngoài việc tạo ra các dạng sóng tiêu chuẩn như dạng sóng sin và vuông, có thể tạo ra các dạng sóng tùy ý lên đến 512k từ. Có thể lưu tới 128 dạng sóng trong bộ nhớ 4M từ. Tất cả các dạng sóng được tạo ra đều có độ phân giải cao 16-bit. Các dạng sóng chất lượng cao là không thể thiếu để cải thiện độ lặp lại (độ tái lập OR) của các phép thử.
Có thể đặt các dạng sóng tùy ý trên thiết bị chính và phần mềm tạo dạng sóng tùy ý được cung cấp “Trình chỉnh sửa sóng tùy ý” giúp cho việc chỉnh sửa dạng sóng diễn ra suôn sẻ.

• Các chế độ dao động khác nhau

Chức năng quét và điều chế:
Có thể thực hiện quét không chỉ tần số mà còn cả biên độ, pha, hiệu số và nhiệm vụ (0% đến 100%). Trong chế độ quét, có thể kết hợp một chiều hoặc con thoi, độ dốc tuyến tính hoặc logarit *, và các chế độ chụp một lần liên tục, một phát hoặc một phát có gated.
Điều chế bù FM, FSK, PM, PSK, AM và DC và chế độ PWM được hỗ trợ. Có thể điều chế bên trong và bên ngoài.
* Chế độ logarit chỉ được hỗ trợ để quét tần số.

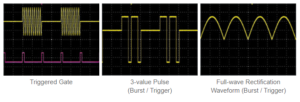

• Burst / Trigger / Gate

Trong chế độ dao động liên tục, dao động có thể được bắt đầu hoặc dừng ở bất kỳ số lượng sóng nào. WF1947 và WF1948 hỗ trợ bốn chế độ;
Tự động: Không cần kích hoạt
Kích hoạt bùng nổ: Dao động đồng bộ với trình kích hoạt
Cổng: Dao động đồng bộ với tín hiệu cổng
Cổng được kích hoạt: Dao động cổng được bật / tắt theo cổng khi kích hoạt
Pha bắt đầu / dừng dao động và mức bắt đầu / dừng dao động có thể được thiết lập.

• Là máy phát xung

Bạn có thể sử dụng bộ tạo dạng sóng này làm nguồn tín hiệu cho các mạch kỹ thuật số hoặc bộ tạo xung. Nhiệm vụ / thời gian và thời gian tăng / giảm của sóng xung có thể được thiết lập riêng. Máy phát điện phù hợp để kiểm tra hoạt động của nhiều loại thiết bị và thiết bị kỹ thuật số, thiết bị truyền dữ liệu và hơn thế nữa.

• Hoạt động  2 kênh

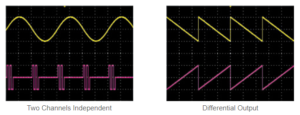

WF1948 kênh đôi cung cấp các chế độ kênh của hai pha, chênh lệch tần số không đổi, tỷ số tần số không đổi và đầu ra khác biệt. Có thể có nhiều kiểu quét khác nhau với hai kênh ở chế độ hoạt động nhóm.
Mỗi kênh có một thiết bị đầu cuối đầu ra nổi.
Đầu ra độc lập (Indep)
Hai kênh được lập trình riêng biệt.
Hai pha (2 pha)
Cùng tần số.
Sự khác biệt tần số không đổi (2-Tone)
Sự khác biệt về tần số là không đổi.
Tỷ lệ tần số không đổi (Tỷ lệ)
Tỷ số tần số là không đổi.
Đầu ra khác biệt (Diff)
Dạng sóng ngược pha với tần số, biên độ và độ lệch DC giống hệt nhau.

• Chức năng khác.

Đầu vào tham chiếu tần số 10MHz bên ngoài, tần số
đầu ra tham chiếu, hoạt động đồng bộ của nhiều bộ phát điện
Một tần số chính xác cao có thể được xuất ra khi một tiêu chuẩn 10 MHz bên ngoài
tín hiệu được đưa vào đầu vào tham chiếu tần số 10 MHz bên ngoài (REF IN).
Có thể hoạt động đồng bộ lên đến sáu đơn vị ở dạng chính / phụ
kết nối, sử dụng đầu ra tham chiếu tần số (REF OUT) và tần số
đầu vào tham chiếu (REF IN).
Đầu vào bổ sung bên ngoài
Điều này thêm tín hiệu bên ngoài vào tín hiệu đầu ra dạng sóng.
Đơn vị do người dùng xác định
Có thể đặt giá trị trong bất kỳ đơn vị nào bằng cách sử dụng một biểu thức chuyển đổi cụ thể. (Tần số, chu kỳ, biên độ, độ lệch DC, pha và nhiệm vụ)
Màn hình dạng sóng
Điều này sẽ hiển thị dạng sóng đã đặt.
Bộ nhớ để lưu cài đặt
