NF SA SERIES Bộ tiền khuếch đại độ nhiễu thấp

Bộ tiền khuếch đại độ nhiễu thấp

Sê-ri NF SA là bộ tiền khuếch đại để phát hiện tín hiệu siêu nhỏ, đã được phát triển để đảm bảo giảm nhiễu chưa từng có trước đây.
Có 11 loại bộ khuếch đại dòng SA, thay đổi theo tần số, dạng đầu vào và trở kháng đầu vào đang có sẵn.

Bộ tiền khuếch đại độ nhiễu thấp

Model:

SA Series

Maker:

NF

Đặc trưng.

  • Mật độ nhiễu điện áp đầu vào

SA-200F3

SA-220F5

  • Nhiễu  đầu ra (So sánh với Bộ khuếch đại tiếng ồn thấp LI-75A)

  • SA-230F5

– Hình nhiễu

– Đáp ứng tức thời (tăng)

Nhiễu  đầu ra (So sánh với Bộ tiền khuếch đại dải rộng BX-31A)

  • SA-230F5
    Mật độ tiếng ồn điện áp đầu vào: 0,25nV / √Hz
    1kHz đến 100MHz, × 200
    Đầu vào 200µVp-p, 10mV / div

  • BX-31A
    Mật độ nhiễu điện áp đầu vào: 5nV / √Hz
    DC đến 100MHz, × 100
    Đầu vào 200µVp-p, 5mV / div

  • SA-240F5

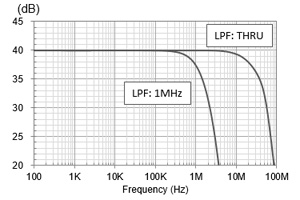

– Đặc tính tần số

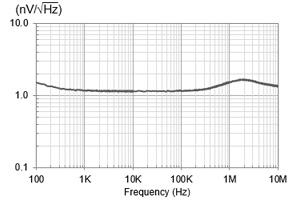

– Mật độ điện áp nhiễu đầu vào tương đương

  • SA-410F3

Mật độ điện áp nhiễu đầu vào tương đương

  • SA-420F5

Mật độ nhiễu điện áp đầu vào

  • SA-412F5

Mật độ nhiễu điện áp đầu vào

  • SA-430F5

– Hình nhiễu

  • SA-440F5

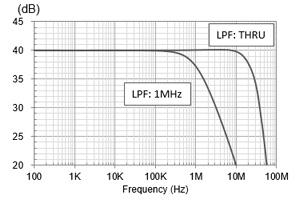

– Đặc tính tần số.

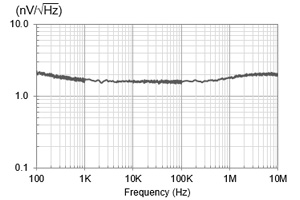

– Mật độ điện áp nhiễu đầu vào tương đương

Ứng dụng.

Dòng SA được sử dụng để thúc đẩy tính linh hoạt như bộ khuếch đại đầu cảm biến hoặc bộ tiền khuếch đại để cải thiện độ nhạy và giảm nhiễu trong máy phân tích và dụng cụ đo lường.
– Thiết bị siêu dẫn trong máy tính lượng tử
– Cảm biến điện từ cho hệ thống NMR / MRI
– Cảm biến MCT (Mercury Cadmium Tellurium) để phát hiện tia hồng ngoại
– Cảm biến mực để phát hiện vi nam châm
– Thiết bị Josephson siêu dẫn nhiệt độ cao để phát hiện vi sóng
– Bộ tách sóng quang như bộ nhân quang và bóng bán dẫn quang
– Cải thiện độ nhạy của bộ khuếch đại khóa trong
– Các lĩnh vực khác yêu cầu tiếng ồn thấp và phản hồi tốc độ cao như truyền thông không dây, EMC, Thiết bị phân tích và các loại cảm biến hoặc phần tử khác nhau.

Thông số kỹ thuật.

Vui lòng xem thêm tại phần tải về thông số kỹ thuật.

Frequency range Input form Input impedance Voltage noise * Current noise * Noise figure * Voltage gain
SA-200F3 DC to
800kHz
Single-ended
1kΩ/10kΩ
/100kΩ
0.5nV/√ Hz
2.2pA/√ Hz
40dB
SA-220F5 1kHz to
80MHz
1MΩ
0.5nV/√ Hz
200fA/√ Hz
46dB
SA-240F5 DC to
20MHz
1MΩ/100MΩ
/open
1.2nV/√ Hz
5fA/√ Hz
40dB
SA-230F5 1kHz to
100MHz
50Ω
0.25nV/√ Hz
5.0pA/√ Hz
0.6dB
46dB
NEW
SA-250F6
100Hz to
250MHz
50Ω
0.25nV/√ Hz
5pA/√ Hz
0.6dB
40dB
NEW
SA-251F6
1kHz to
500MHz
50Ω
0.25nV/√ Hz
8pA/√ Hz
0.9dB
40dB
SA-410F3 DC to
1MHz
Differential
1kΩ/10kΩ
/100kΩ
0.75nV/√ Hz
4.5pA/√ Hz
40dB
SA-420F5 1kHz to
70MHz
1MΩ
0.9nV/√ Hz
100fA/√ Hz
46dB
SA-421F5 30Hz to
30MHz
1MΩ
0.5nV/√ Hz
100fA/√ Hz
46dB
SA-430F5 1kHz to
100MHz
50Ω
0.35nV/√ Hz
7.0pA/√ Hz
1.10dB
46dB
SA-440F5 DC to
20MHz
1MΩ/100MΩ
/open
1.8nV/√ Hz
25fA/√ Hz
40dB
* typical value
