NF SA-600 SERIES Bộ khuếch đại băng thông rộng

Bộ khuếch đại dòng điện băng thông rộng

Dòng sản phẩm NF SA-600 có độ lợi cao, băng thông rộng và hoạt động ổn định.
SA-600 là bộ khuếch đại dòng điện băng thông rộng (bộ chuyển đổi dòng điện sang điện áp) với độ lợi cao và dải tần rộng.
Có bốn loại sau đây tùy thuộc vào độ lợi.
- SA-604F2
- SA-605F2
- SA-606F2
- SA-607F2
- Sản phẩm mới SA-608F2
Nó hoạt động ổn định cho điện dung đầu vào tăng thêm mặc dù dải tần rộng. Nó hoạt động không dao động với điện dung đầu vào bổ sung là 1000 pF. Tần số cắt LPF có thể được chọn từ bốn bước bằng một công tắc.

Bộ khuếch đại dòng điện băng thông rộng

Model:

SA-600 Series

Maker:

NF

Download Materials

Đặc trưng.

  • Độ lợi cao và băng thông rộng

Dòng SA-600 hỗ trợ 5 kiểu khuếch đại. Với độ lợi cao, họ nhận ra băng thông rộng hơn các sản phẩm thông thường.

Frequency Response

  • Ổn định điện dung của cảm biến và cáp kết nối

Bất kể dải tần số rộng, dòng SA-600 hoạt động ổn định để bổ sung điện dung đầu vào của cảm biến và cáp kết nối, loại bỏ mọi lo ngại về dao động. Do đó hầu như không xảy ra hiện tượng vọt lố và đổ chuông đối với phản ứng xung. Với sự ổn định của nó, dòng SA-600 cho phép một cách an toàn

  • Độ nhiễu thấp

Không chỉ có độ lợi cao và băng thông rộng, sê-ri SA-600 còn đạt được độ nhiễu thấp theo thứ tự fA (10-15).
Dòng SA-600 sử dụng các đầu nối SMA cho đầu vào và đầu ra với các đặc tính che chắn tuyệt vời.
Ngoài ra, với tư cách là bộ nguồn, chúng tôi cũng cung cấp bộ nguồn DC có độ nhiễu thấp giúp giảm nhiễu đầu ra xuống mức 10 μVrms hoặc nhỏ hơn, cho phép xử lý tín hiệu chính xác ở mức công suất nhỏ.

SA-600 series and Low Noise DC Power SupplyGain-frequency characteristics

  • Đầu ra LPF

Dòng SA-600 được trang bị đầu ra bộ lọc thông thấp (LPF), cho phép đầu ra với băng thông hạn chế, có thể thay đổi tần số cắt trên bảng điều khiển.

LPF output

Ứng dụng.

Dòng sản phẩm SA-600 Series là bộ  khuếch đại được thiết kế để tăng độ nhạy với nhiều

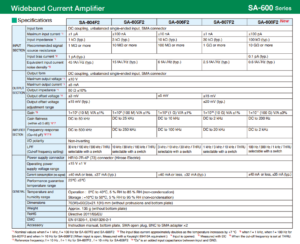

Thông số kỹ thuật.

Model
SA-604F2
SA-605F2
SA-606F2
SA-607F2
NEW MODEL
SA-608F2
Gain (V/A) 10 M 100 M 1 G 10 G 100 G
Frequency Response DC to 500 kHz DC to 250 kHz DC to 100 kHz DC to 20 kHz DC to 2 kHz
Equivalent Inpug Noise
Current Density*
45 fA/√Hz 15 fA/√Hz 6 fA/√Hz 2.5 fA/√Hz 0.6 fA/√Hz
* typ.
