Malcom SWB-2 Máy kiểm tra độ ướt | Nihon Denkei Viet Nam Co.,Ltd.

Máy kiểm tra độ ướt SWB-2

Malcom SWB-2 tuân theo tiêu chuẩn JIS, ISO, IEC, IPC & MIL (ISO9455-16 IEC60068-2-54、60068-2-69 ANSI J-STD-003, MIL-STD-883 (PHƯƠNG PHÁP 2022.2), IPC-TM-650 (2.4.14.2)).

Máy kiểm tra độ ướt nhúng

Model:

SWB-2

Maker:

Malcom

Download Materials

CATALOG

Thông số kỹ thuật

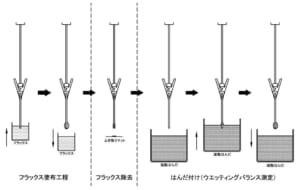

Toàn bộ quy trình, từ ứng dụng Flux (w / Chức năng Điều khiển Nhiệt độ Flux) đến Kết thúc quá trình đo được tự động hóa. Giảm kết quả đo không ổn định và lỗi của người dùng.
Tuân thủ phương pháp kiểm tra thấm ướt theo JIS Z3198 (Phương pháp thử nghiệm hàn không chì).
Dễ dàng thay đổi chất hàn và môi chất flux khi cần thiết.
Cảm biến cân bằng điện phát hiện một lực nhỏ.
Phân tích dữ liệu hiệu quả với phần mềm PC độc quyền. (Tùy chọn)
Một nắp (hộp kín) tùy chọn cho phép đánh giá thấm ướt trong môi trường N2. (Tùy chọn)

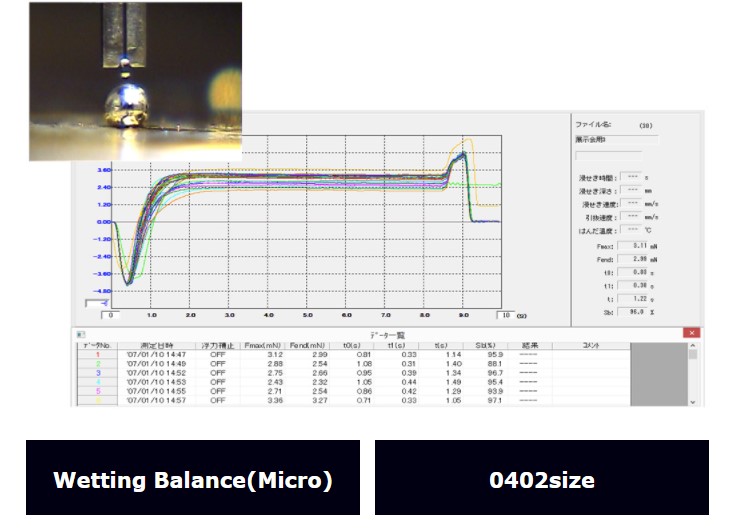

Có sẵn phương pháp đo cân bằng làm ướt vi mô. (Tùy chọn)

Ứng dụng

Kiểm tra, đánh giá độ thấm ướt, nhúng của chất keo hàn, flux,….

Thông số kỹ thuật

Item		Specification
Model Name		SWB-2
Load sensor	Principle	Electro-Balance Sensor (EBS)
	Measuring Range	30mN – -30mN
	Accuracy	±0.05mN
	Resolution	0.01mN
Temp. Sensor	Measuring Range	0 – 450C
	Accuracy	±3℃
Insertion Time		1 – 200s
Insertion Depth		0.01 – 20.00mm (0.01mm step)
Insertion Speed		0.1～30mm/s
Solder Temp. Setting		Room Temp. – 400C (Micro-wetting : Room Temp. – 320C)
Japanese Standard		Automatic Measurement (Flux Application, Removal and Measurement) JIS Z3198-4 and C60068-2-54 ,C60068-2-54,C6008-2-69 JEITA ET7411 (Solder Bath)
International Standard		ISO 9455-16 IEC 60068-2-54 and 60068-2-69 (Solder bath) ANSI J-STD-003, MIL STD-883 (Method 2022.2) and IPC TM-650 (2.4.14.2)
N₂Measurement		Oxygen Concentration : 500ppm max. (optional)
Power Supply		AC100,115,220,240V (To be specifired when ordering) Approx 400W
Outer Dimension		300(W)×330(D)×370(H)（mm）
Weight		Approx. 16kg

* Độ chính xác đo của cảm biến tải không bao gồm biên độ sai số như rung động hoặc các lỗi khác.

* Khi xâm nhập tốc độ cao, độ rung của bàn có thể ảnh hưởng đến kết quả đo.

* Các thông số kỹ thuật trên có thể thay đổi mà không cần báo trước.
