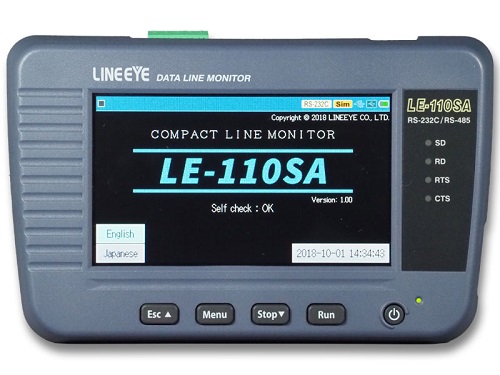

LINE EYE LE-110SA Thiết bị giám sát đường truyền cầm tay

LE-110SA là thiết bị giám sát đường truyền cầm tay chuyên dùng cho giao tiếp ASYNC, được sử dụng rộng rãi trong ngành công nghiệp. Khách hàng có thể giám sát, điều khiển đường truyền bằng cách chạm nhẹ trên màn hình như điện thoại thông minh. Trọng lượng nhẹ (300g bao gồm cả pin), thiết kế cầm tay giúp thuận tiện cho việc bảo trì hiện trường hoặc việc phát triển hệ thống.

Thiết bị phân tích giao thức truyền thông đa năng

Model:

LE-110SA

Maker:

LINE EYE

Download Materials

Download Catalogue

Tính năng và đặc trưng sản phẩm

Hỗ trợ giao thức RS-232C, RS-422 / RS-485
Giám sát dữ liệu truyền thông theo thời gian thực.
Màn hình cảm ứng màu 4,3 inch
Tốc độ cài đặt lên đến 460,8Kbps
Chức năng mô phỏng dữ liệu truyền thông
Chức năng cài đặt tự động điều kiện giám sát
Chức năng tự động sao lưu ( Auto backup)
Xuất dữ liệu và phân tích dữ liệu qua phần mềm PC link software LE-PC300R
Hỗ trợ khe cắm thẻ nhớ USB flash
Thiết kế cầm tay, Pin Ni-MH cỡ AA cho thời gian sử dụng đến 5 giờ

Ứng dụng

Các ứng dụng hiện trường trong thông tin liên lạc, thiết bị công nghiệp
Bảo dưỡng, sửa chữa hệ thống truyền thông
Phòng kiểm tra chất lượng, nhà máy sản xuất các thiết bị thông tin

Video

Thông số kỹ thuật

Interface	RS-232C, RS-422/RS-485
Protocol	ASYNC
Capture Memory	16Mbyte (acout 4000Kdata), 2 part division is available
Speed (bps)	50, 75, 150, 300, 600, 1200, 2400, 4800, 9600, 12800, 14400, 19200, 28800, 38400, 57600, 115200, 230400, 460800, user specified speed*1
Data length	7bit, 8bit
Parity bit	NONE, EVEN, ODD
Stop bitƒg	1bit, 2bit
Error check	Parity, framing, brake
Data code	ASCII, JIS, EBCDICCHEX
Idle time	Resolution 100ms, 10ms, 1ms, OFF(no display) can be selected. Max 999.9 seconds
Time stamp	Date time stamp: Unit selectable among “Year/Mon/Day Hr:Min,” “Mon/Day Hr:Min:Sec,” “Day Hr:Min:Sec.10ms,” or OFF (with no record)
Line state	Records and displays the wave form and logical status of external trigger input and control line along with the transmission/reception data.
Data search	Communication error, Max 8 characters data line (Don’t care and bit maskare available)), idle time more than the specified duration, time stamp within the specified time range, cueing and counting of trigger matching data
Trigger function	Up to four pairs of trigger conditions and actions can be specified.
Monitor conditions auto setting	Automatically configures the setting (max 460.8Kbps)*2
Simulation function*3	Test data transmission, ON/OFF of RTS/DTR
Transmission data	Max 16 (up to 16K in total) transmission data an be registered. 14 pre-set data and break output are available.
Driver IC control	Auto control is available
File management function	Measured data and measurement condition can be saved into a USB flash and can be read from the USB flash.
Power save function	Automatic light reduction, auto power off
Remote control	PC link software (light version) is offered for free.
Line status LED	Logical status of SD(TXD), RD(RXD), RTS, CTS are displayed.
Display	4.3 inch TFT color display (480x272dot)
Touch panel	Capacitance touch panel
USB2.0 device port	Micro B connector, high speed transmission supported. Used for PC connection and firmware update.
USB2.0 host port	Standard A connector, high speed transmission supported. Used for USB flash connection*4
Power	USB bus power 5V/500mA
Power	Two AA Ni-MH batteries or two AA alkaline batteries (LR6)
Drive time*5	AA Ni-MH batteries: about 5 hours
Drive time*5	AA alkaline batteries: about 2 hours
Temperature & humid	0 to 40 degrees celcius (-10 to 50 degrees celcius for storage), under 85%RH
Size & weight	158mm x 100mm x 31mm, 300g(including batteries)
Accesories	DB9 branch monitor cable (LE-009M2), trigger I/O cable (LE-4TG), micro USB cable, two AA Ni-MH batteries, utility CD, carrying bag, quick start guide, warranty card
