KIKUSUI TOS9301PD Máy kiểm tra cao áp AC/DC, kiểm tra điện trở cách điện và phóng điện cục bộ.

Những nguyên lý cơ bản và khó khăn trong thử nghiệm điện áp chịu đựng, phóng điện cục bộ

Phóng điện cục bộ là sự đánh thủng điện môi cục bộ tại một phần nhỏ của lớp cách điện.

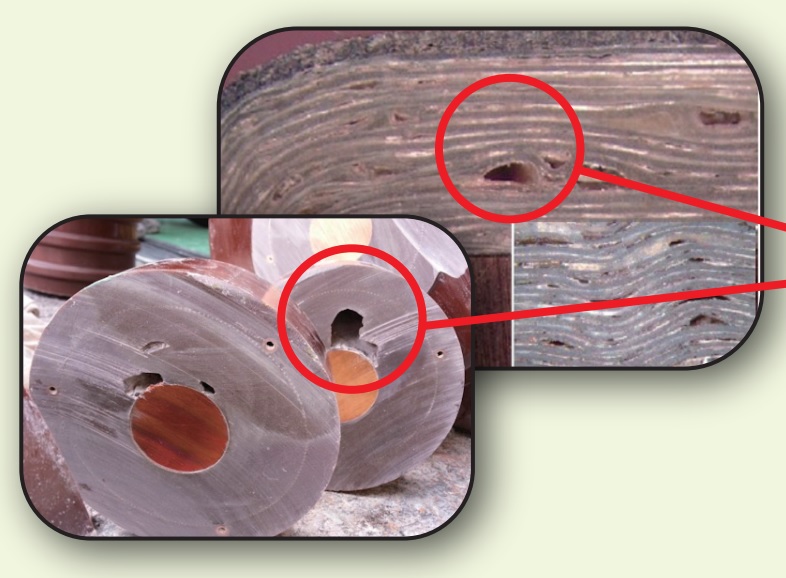

Nguyên nhân là do những khoảng trống, vết nứt hoặc tạp chất bên trong vật liệu điện môi.
Những khoảng trống này có điện dung rất nhỏ, khi điện áp cao được đặt giữa các điện cực của khoảng trống này và vượt quá điện áp đánh thủng của không khí nó sẽ phóng điện. Hiện tượng này được gọi là phóng điện cục bộ

Trong quá trình thử nghiệm điện áp chịu đựng, điện áp cao (thường là AC) được đặt vào thiết bị cần thử nghiệm (DUT) và dòng điện rò đi qua nó được đo và đánh giá. Theo nguyên lý này, đánh thủng điện môi được xác định bởi sự gia tăng dòng điện. Vì vậy, nếu không có sự tăng dòng điện, sản phẩm được cho là đạt quy cách.

Tuy nhiên, có những trường hợp khi phóng điện cục bộ xảy ra và DUT vẫn vượt qua thử nghiệm điện áp chịu đựng. KIKUSUI TOS9301PD cho phép phát hiện các phóng điện cục bộ này và loại trừ những sản phẩm bị lỗi (dù sản phẩm đó vẫn vượt qua thử nghiệm điện áp cao)

Máy kiểm tra cao áp AC/DC, kiểm tra điện trở cách điện và phóng điện cục bộ.

Model:

TOS 9301PD

Maker:

KIKUSUI



Ví dụ :

Điều kiện thử nghiệm

– Điện áp thử nghiệm: 1.6kV

– Thời gian kiểm tra: 10 giây

– Thời gian tăng điện áp: 10 giây / thời gian giảm: 10 giây

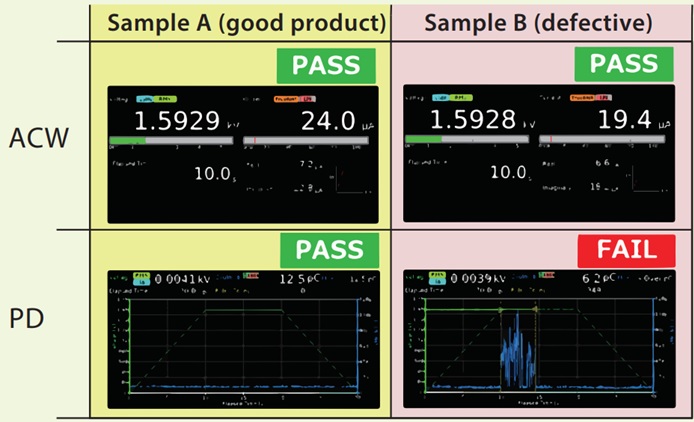

Mẫu A vượt qua điện áp chịu đựng 1,6kV và thử nghiệm phóng điện cục bộ.

Mẫu B vượt qua thử nghiệm điện áp chịu đựng 1,6kV, nhưng thử nghiệm phóng điện cục bộ đã phát hiện phóng điện cục bộ tại một số điểm, có thể dẫn đến khiếm khuyết tiềm ẩn và đánh  giá FAIL.



Trong thử nghiệm Phóng điện cục bộ (model TOS9301PD mới nhất) :

– Phát hiện các phóng điện cục bộ trong vật liệu

– Nắm bắt các điểm có khả năng cao lỗi cách điện trước khi nó bị phá hủy

Tính năng và đặc trưng sản phẩm

  • Điện áp đầu ra tối đa của thử nghiệm hipot AC: 5kV / 100mA (500VA)
  • Điện áp đầu ra tối đa của thử nghiệm hipot DC: 5kV /20mA,7,2kV / 13,9mA (100W)
  • Phạm vi đo của thử nghiệm điện trở cách điện: 0,001M Ω đến 100,0 G Ω (DC-25V đến -1000V / DC + 50V đến + 7200V)
  • Điện áp đầu ra tối đa của phóng điện cục bộ 5.000 kV /
  • Phạm vi đo của phóng điện cục bộ 0 đến 10000 pC,
  • Cung cấp chức năng điều khiển Rise-time / Fall time control,
  • Cài đặt điện áp đầu ra và bảng điều khiển được điều khiển thông qua mạng LAN / USB / RS-232C.

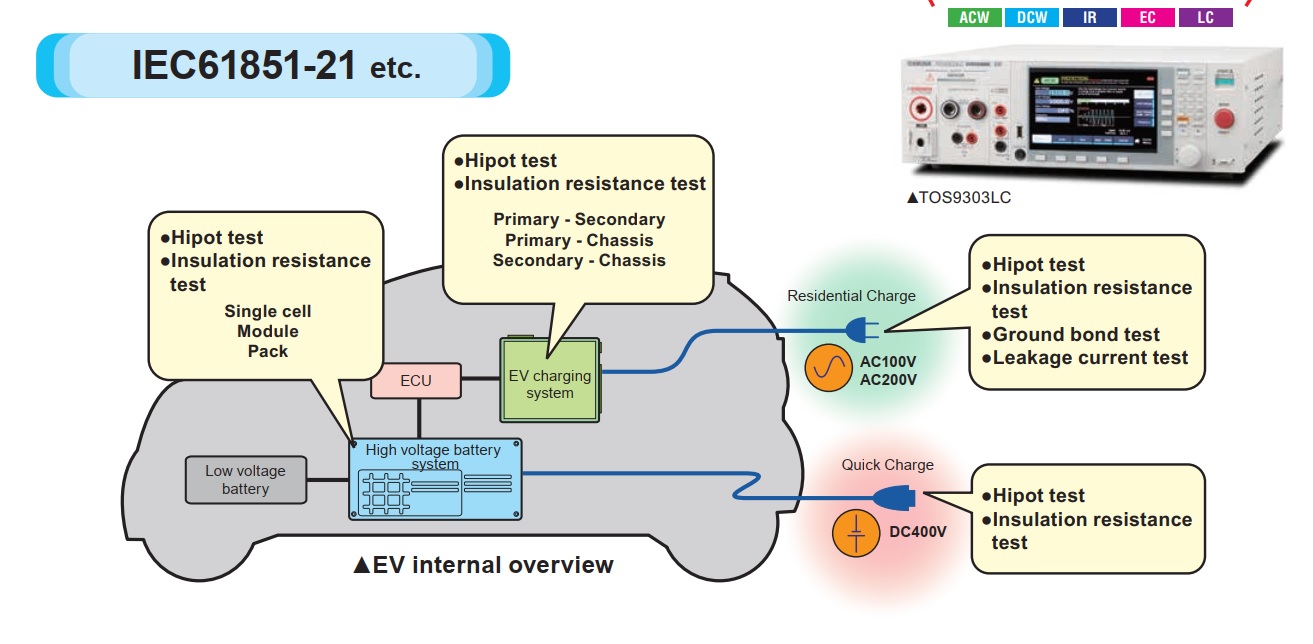

Ứng dụng

• Thử nghiệm trong nhà máy sản xuất vật liệu cách điện
• Phòng QC các nhà máy điện, điện tử, linh kiện ô tô, xe máy.
• Phòng nghiên cứu, phát triển sản phẩm.
• Thử nghiệm không phá hủy và tái sử dụng sản phẩm (mô tơ cỡ nhỏ, transformer, vật liệu cách điện)

Video

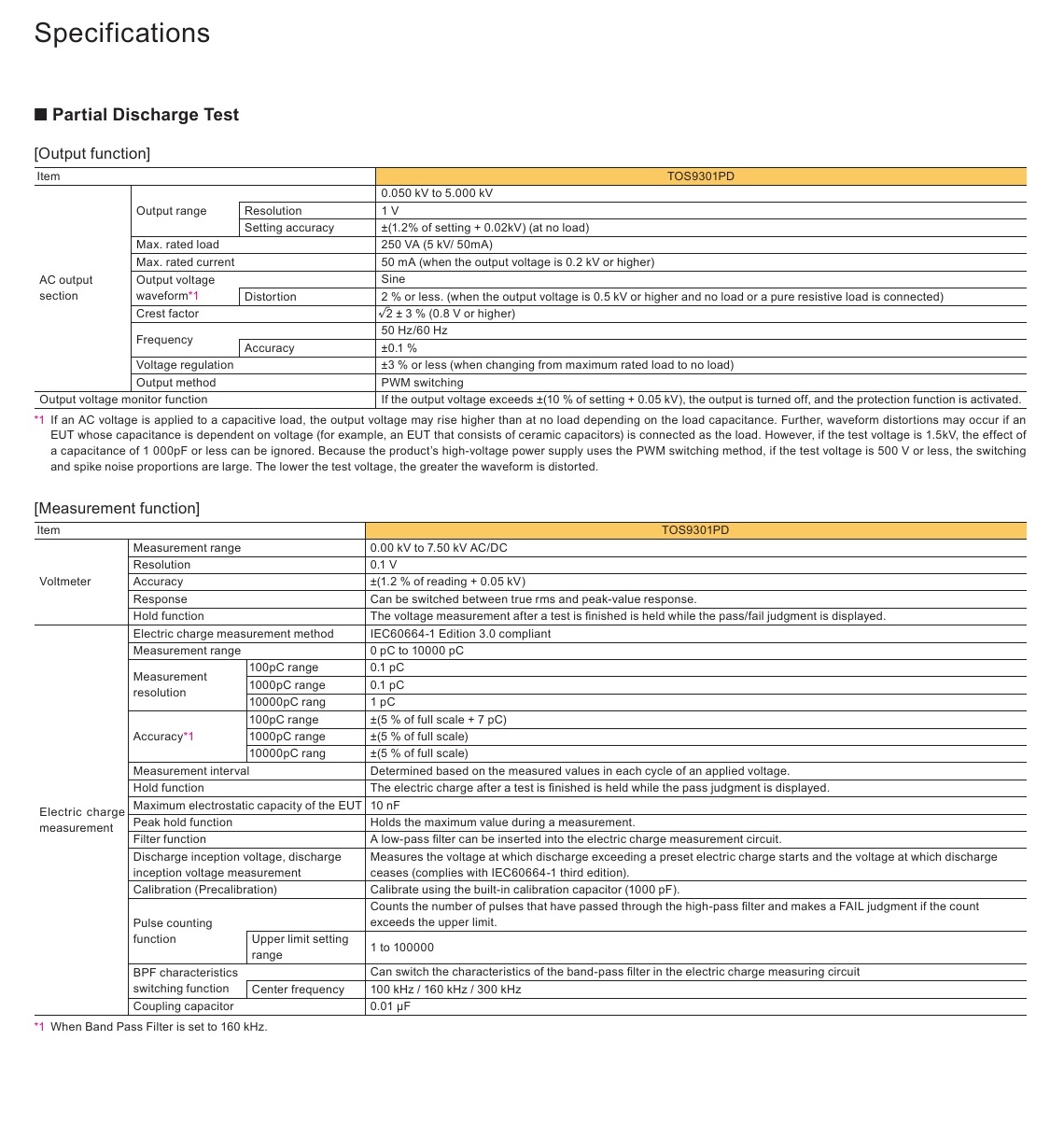

Thông số kỹ thuật
