KIKUSUI PFX2500 Series Bộ điều khiển hệ thống sạc/xả

Bộ điều khiển hệ thống Sạc / Xả

KIKUSUI PFX2500 Series là bộ điều khiển hệ thống Sạc / Xả hiệu suất cao thực hiện các phép đo kết hợp với nguồn điện DC và tải điện tử giúp đánh giá các đặc tính của mẫu thử nghiệm (các phần tử lưu trữ điện như pin thứ cấp). Thiêt bị cũng có khả năng thực hiện kiểm tra đánh giá với hiệu suất cao, công suất lớn và phạm vi đánh giá rộng với sự kết hợp của nguồn điện DC và tải điện tử.
Việc thực hiện bài kiểm tra được thực hiện bởi phần mềm ứng dụng độc quyền. Thử nghiệm tương ứng với thử nghiệm liên tục trong thời gian dài và thử nghiệm đồng bộ hóa với các buồng nhiệt độ với hiệu suất bảo vệ ghép kênh. Ngoài ra, khả năng chỉnh sửa dữ liệu dễ dàng cũng có khả năng hoàn thiện hiệu suất đồ họa.

Bộ điều khiển hệ thống Sạc / Xả

Model:

PFX2500 Series

Maker:

KIKUSUI

So sánh thông số



Item PFX2532 PFX2512 PFX2511
Rating 60 V / 200 A 60 V / 50 A
Application software BPChecker3000 BPChecker2000 (free version attached, 2-CH without limitation of function from qualified version)
Communication interface LAN TP-BUS (PFX2121 is required for PC connection)
Monitoring data minimum time interval 0.1 s 1 s (up to 30 channels), 2 s (more than 30 channels)
High speed data sampling Selected form 1 ms/10 ms/100 ms maximum 6000 points for every profile
Charge/ discharge mode 9 modes
Charging: CC, CC-CV
Discharging: CC, CP,CC-CV, CP-CV
Others: Pattern, I-V, Pause
6 modes
Charging: CC, CC-CV
Discharging: CC, CP, CC-Pulse, CP-Pulse
Test condition configuration Individual Profile Setting (unlimited) for Charging/Discharging, etc Conditional branching function from charge/discharge results is available. Maximum 20 patterns are divided into individual loop setting and total repeat setting with charging and discharging as a pair.
Seamless charge/ discharge Less than 50 ms for transfer time – (Approx. 2 seconds for charge/discharge transfer time: Depending on the number of channels)
Termination condition Temperature condition Fixed time

Tính năng và đặc trưng sản phẩm

  • Điện áp tối đa: 60.0000 V / Dòng điện tối đa: 50.0000 A (PFX2532: 200.000A)
  • Có khả năng sạc / xả liền mạch (điều khiển truyền sạc / xả tốc độ cao) (2512/2532)
  • Có khả năng đo chính xác cao về công suất và lượng điện tích lũy cũng như điện áp và dòng điện
  • Khả năng sạc / xả mẫu theo 10000 bước được cài đặt
  • Hỗ trợ đo nhiệt độ và có khả năng theo dõi nhiệt độ trong quá trình sạc / xả
  • Lấy mẫu tốc độ cao với tối đa 1 ms có thể được thực hiện (2512/2532)
  • Một dải 6 V mới được lắp đặt và có khả năng đo chính xác cao (2512/2532)
  • Được trang bị đầy đủ các tính năng an toàn của bảo vệ quá tải sử dụng điện áp, điện tích và nhiệt độ
  • Ngăn chặn sự suy giảm pin bằng cách tắt đầu ra sau khi phát hiện rung lắc và sốc với cảm biến rung
  • Cổng LAN có sẵn trong thiết bị gốc (Standard) (2512/2532).
  • Hệ thống phức tạp được tích hợp thành một.
  • PFX2500 Series có các hệ thống tích hợp thành một đơn vị khi cần đánh giá pin. Ngoài ra, dòng sản phẩm này có mức độ linh hoạt cao tương ứng với phạm vi xếp hạng rộng vì có thể kết hợp nguồn điện DC thông thường (để sạc) và tải điện tử (để phóng điện) phù hợp với nhu cầu. Có thể giảm chi phí giới thiệu bằng cách chọn thiết bị đáp ứng điều kiện thử nghiệm sạc / xả yêu cầu.

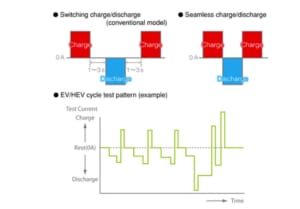

  • Tương ứng với mẫu kiểm tra thông số kỹ thuật bằng cách nhận ra sạc / xả liền mạch (chỉ PFX2512 / 2532)
  • Trước đây cần phải có một thời gian nhất định để chuyển nguồn điện và tải điện tử. Truyền tải / sạc liền mạch đã được thực hiện ở PFX2512 / 2532 bằng cách kiểm soát đồng thời nguồn điện và tải điện tử. Vì lý do này, tương ứng với thử nghiệm đặc trưng thu lại các ứng dụng phức tạp như ứng dụng trong đó việc sạc / xả lặp lại mà không cần thở được thực hiện đối với xe máy điện và xe đạp trợ lực điện cũng như xe điện và xe hybrid, và ứng dụng cho UPS cho ca cao điểm và mẫu thử nghiệm đặc điểm kỹ thuật trong đó có thể thực hiện sạc / xả liên tục như IEC62660.

  • Việc lấy mẫu dữ liệu tốc độ cao tối đa 1 ms được thực hiện (chỉ PFX2512 / 2532)
  • Các phép đo điện áp / dòng điện tối thiểu 1 ms (tối đa 6000 điểm cho mọi cấu hình) có thể thực hiện theo các bước điện áp và dòng điện được chỉ định làm bộ kích hoạt. Điều này phù hợp nhất để phân tích trở kháng của thử nghiệm và đánh giá xác định tuổi thọ vì có thể thu được dạng sóng điện áp có độ chính xác cao được đồng bộ hóa với dòng điện bước.
  • Tốc độ lấy mẫu: được chọn từ 1 ms / 10 ms / 100 ms.
  • Đồng hồ đo điện áp pin: cố định ở tốc độ lấy mẫu 100 ms (ở cài đặt OP02-PFX).
  • 4 loại phép đo bắt đầu kích hoạt (ngay sau khi bắt đầu sạc-xả / ngay trước khi hoàn thành sạc-xả).
  • Dung lượng bộ nhớ dữ liệu đo (128 Mbits): 6000 lưu trữ lấy mẫu: 6 s @ 1 ms / 60 s @ 10 ms / 600 s @ 100 m.

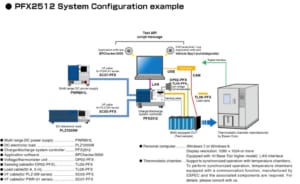

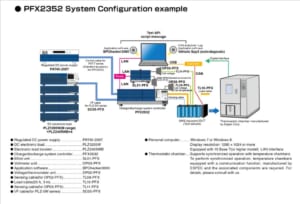

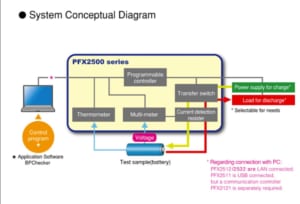

  • Cấu hình hệ thống.



  • Phần mềm ứng dụng độc quyền PFX2512 / 2352, BPChecker3000
  • Phần mềm ứng dụng, BPChecker3000 (SD007-PFX), trang bị các tính năng mới của PFX2512 / 2532, trong đó điều kiện thử nghiệm và chức năng vẽ đồ họa được nhấn mạnh trên BPChecker2000 hiện có và nó nhận ra [Sạc / Xả liền mạch] và [Lấy mẫu dữ liệu tốc độ cao]. Tại cài đặt điều kiện thử nghiệm, điều kiện thử nghiệm (dự án) được tạo từ điều kiện sạc / xả được biên dịch cơ sở dữ liệu (hồ sơ).
  • Việc thực hiện thử nghiệm cho thấy rằng chức năng hiển thị đồ họa được nhấn mạnh trong các chức năng trích xuất và ghi đè của nó để tích hợp dữ liệu lớn hơn. Ngoài ra, khả năng hoạt động đồng bộ với buồng nhiệt độ và kiểm tra sạc / xả được kiểm soát toàn diện bao gồm kiểm soát nhiệt độ trong môi trường thử nghiệm. Hơn nữa, nó có thể được áp dụng cho hoạt động với [CAN Bus] mà nhu cầu sẽ tăng lên cùng với sự phát triển kỹ thuật quản lý pin trong tương lai.
  • [Thận trọng] BPChecker3000 cần thiết cho hiệu suất PFX2512 / 2532. PFX2512 / 2532 không hoạt động với BPChecker2000.
  • Phần mềm ứng dụng độc quyền PFX2511, BPChecker2000 Basic
  • Phần mềm ứng dụng, BPChecker2000, có thể quản lý tất cả các quy trình từ việc tạo tệp điều kiện thử nghiệm đến đầu ra tệp kết quả thử nghiệm. Việc thiết lập và thực hiện các điều kiện để kiểm tra đặc tính sạc và xả của pin và phân tích kết quả kiểm tra có thể được thực hiện trên PC. Ngoài ra, nếu PC được trang bị môi trường giao tiếp GPIB, nó có thể điều khiển bên ngoài các khoang nhiệt độ do ESPEC sản xuất và nó cho phép đồng bộ hóa với nhiệt độ trong khoang.

* Việc điều khiển BPChecker2000 Basic được cung cấp cùng với PFX2511 được giới hạn ở 2 kênh. BPChecker2000 Full Edition không có giới hạn chức năng được bán riêng.

Ứng Dụng

  • Kiểm tra pin thiết bị điện tử, ô tô,…..

Dòng sản phẩm

Model Specification
PFX2511 PFX2511 là bộ điều khiển hệ thống Sạc / Xả hiệu suất cao thực hiện các phép đo kết hợp với nguồn điện DC và tải điện tử của chúng tôi để đánh giá các đặc tính của mẫu thử nghiệm (các phần tử lưu trữ điện như pin thứ cấp). Điện áp tối đa: 60.0000 V / Dòng điện tối đa: 50.0000 A, Có khả năng đo chính xác cao dung lượng tích lũy và lượng điện năng cũng như điện áp và dòng điện, Khả năng sạc / xả mô hình theo 1000 bước được cài đặt, Hỗ trợ đo nhiệt độ và có khả năng giám sát nhiệt độ trong quá trình sạc / xả, Được trang bị đầy đủ các tính năng an toàn của bảo vệ quá tải bằng cách sử dụng điện áp, điện tích và nhiệt độ, Ngăn ngừa sự suy giảm pin bằng cách tắt đầu ra sau khi phát hiện rung lắc và sốc với cảm biến rung
PFX2512 PFX2512 là bộ điều khiển hệ thống Sạc / Xả hiệu suất cao thực hiện các phép đo kết hợp với nguồn điện DC và tải điện tử của chúng tôi để đánh giá các đặc tính của mẫu thử nghiệm (các phần tử lưu trữ điện như pin thứ cấp). Điện áp tối đa: 60.0000 V / Dòng điện tối đa: 50.0000 A, Có khả năng sạc / xả liền mạch (điều khiển truyền tải / sạc tốc độ cao), Có khả năng đo chính xác cao về dung lượng tích lũy và lượng điện cũng như điện áp và dòng điện, Sạc theo mẫu / Khả năng xả bằng 10000 bước được cài đặt, Hỗ trợ đo nhiệt độ và có khả năng theo dõi nhiệt độ trong quá trình sạc / xả, Có thể lấy mẫu tốc độ cao với tối đa 1 ms, dải A 6 V được cài đặt mới và có khả năng đo chính xác cao, Hoàn toàn được trang bị các tính năng an toàn về bảo vệ quá tải bằng cách sử dụng điện áp, điện tích và nhiệt độ, Ngăn chặn sự suy giảm của pin bằng cách tắt đầu ra sau khi phát hiện rung lắc và sốc với cảm biến rung, mạng LAN là thiết bị tiêu chuẩn
PFX2532 PFX2532 là bộ điều khiển hệ thống Sạc / Xả hiệu suất cao thực hiện các phép đo kết hợp với nguồn điện DC và tải điện tử của chúng tôi để đánh giá các đặc tính của mẫu thử nghiệm (các phần tử lưu trữ điện như pin thứ cấp). Điện áp tối đa: 60.0000 V / Dòng điện tối đa: 200.000 A, Có khả năng sạc / xả liền mạch (điều khiển truyền tải / sạc tốc độ cao), Có khả năng đo chính xác cao về dung lượng tích lũy và lượng điện cũng như điện áp và dòng điện, Sạc mẫu / Khả năng xả bằng 10000 bước được cài đặt, Hỗ trợ đo nhiệt độ và có khả năng theo dõi nhiệt độ trong quá trình sạc / xả, Có thể lấy mẫu tốc độ cao với tối đa 1 ms, dải A 6 V được cài đặt mới và có khả năng đo chính xác cao, được trang bị các tính năng an toàn về bảo vệ quá tải bằng cách sử dụng điện áp, điện tích và nhiệt độ, Ngăn chặn sự suy giảm pin bằng cách tắt đầu ra sau khi phát hiện rung lắc và sốc với cảm biến rung, mạng LAN là thiết bị tiêu chuẩn
