KIKUSUI KFM2150 Hệ thống đo trở kháng pin nhiên liệu

Hệ thống đo trở kháng pin nhiên liệu

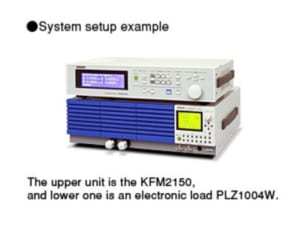

Hệ thống KFM2150 là hệ thống đo trở kháng pin nhiên liệu được cấu hình với máy đo trở kháng pin nhiên liệu KFM2150 và dòng tải điện tử PLZ-4W. Sự kết hợp của dòng KFM2150 và PLZ-4WA (loại đầu vào 0V) hỗ trợ đo trở kháng cho một ô pin nhiên liệu.
Ngoài phép đo trở kháng với phương pháp trở kháng AC, hệ thống KFM2150 cung cấp phép đo IR với phương pháp ngắt dòng điện.
Phần mềm ứng dụng cho phép kiểm tra từng đặc tính của pin nhiên liệu như đặc tính I-V, đặc tính dòng điện không đổi, phương pháp ngắt dòng điện và biểu đồ Cole-Cole bằng phương pháp trở kháng AC. Hơn nữa, mỗi bài kiểm tra có thể được thực hiện theo một thứ tự xác định.

* Lưu ý: Máy đo trở kháng FC KFM2150 không thể hoạt động độc lập. Hệ thống KFM2150 cần được kết hợp với dòng tải điện PLZ-4W và được hiệu chuẩn.

Hệ thống đo trở kháng pin nguyên liệu

Model:

KFM2150 System

Maker:

KIKUSUI

Download Materials

Catalog And Specification

Tính năng và đặc trưng sản phẩm

Có khả năng đo trở kháng trong dải tần từ 10 mHz đến 20 kHz.
Hoạt động song song theo cùng một model của dòng PLZ-4W nâng cao công suất hiện tại và công suất nguồn.
Công suất điện:

1000 W, 200 A, thiết bị đầu cuối đầu vào tải: 1,5 V đến 150 V (hệ thống KFM2150 1000-01)

660 W, 132 A, đầu vào tải: 0 V đến 150 V (hệ thống KFM2150 660-01A)

Đo dòng AC có thể được đặt từ 0,1% đến 10% (đơn vị 0,1%) dòng tải DC.
Có khả năng đo IR với phương pháp ngắt hiện tại.
Có khả năng thay đổi dòng tải DC trong khi vẫn đo cài đặt dòng AC (%).
Được trang bị bảo vệ điện áp thấp
Giao diện bên ngoài được trang bị theo tiêu chuẩn (RS232C, GPIB, USB).

FC Tester (Phần mềm ứng dụng)

Trình tự khởi động và tắt máy thân thiện với pin nhiên liệu được trang bị.

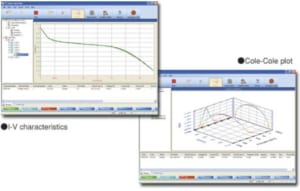

Các chế độ kiểm tra như đặc tính I-V, đặc tính dòng điện không đổi, phương pháp ngắt dòng điện và đồ thị Cole-Cole bằng phương pháp trở kháng AC được trang bị.
Có khả năng thực hiện kiểm tra chu kỳ cho pin nhiên liệu với sự kết hợp của các chức năng tuần tự.
Chức năng đồ thị thời gian thực 2D / 3D được trang bị.
Có khả năng xuất dữ liệu thử nghiệm bằng tệp CSV (định dạng văn bản).
Có khả năng quan sát điện áp và dạng sóng hiện tại khi thực hiện phương pháp ngắt dòng điện.
Một chức năng điều khiển bảng điều khiển có thể hoạt động bằng PC tương đương với hoạt động bảng điều khiển của KFM2150 được trang bị.
Có khả năng thực hiện phép đo trở kháng của từng ô với sự kết hợp với Máy quét FC (KFM2151).

FC Tester bao gồm 3 chương trình, Công cụ cấu hình, Trình chỉnh sửa điều kiện và Điều hàn.

Ứng Dụng

Kiểm tra trở kháng các pin nhiên lưu cho ô tô, xe máy …

Dòng sản phẩm

Model

Specification

KFM2150

Tương ứng với cả trở kháng AC và phương pháp ngắt dòng điện, Có khả năng đo trở kháng trong dải tần từ 10 mHz đến 20 kHz, Hoạt động song song trên cùng một model của dòng PLZ-4W giúp nâng cao công suất dòng điện và công suất nguồn, Lưu ý: Chỉ máy đo trở kháng FC KFM2150 không thể Được vận hành. Hệ thống KFM2150 cần được kết hợp với dòng PLZ-4W và được hiệu chỉnh.
