HIOKI-ST5520 Thiết bị kiểm tra cách điện

Thiết bị đo an toàn điện của Hioki được thiết kế để đo điện trở cách điện của các thiết bị và linh kiện điện theo các tiêu chuẩn quốc tế.

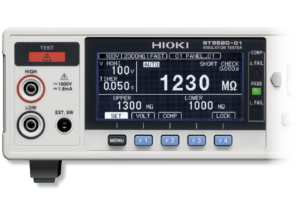

ST5520 là thiết bị đo cách điện nhanh nhất trên thị trường, với chức năng đánh giá Đạt/Không đạt (Pass/Fail) chỉ trong vòng 50 ms, điện áp thử đầu ra từ 25 tới 1000 V, độ phân giải 1

Thiết bị kiểm tra cách điện

Model:

ST5520

Maker:

HIOKI

Download Materials

TÀI LIỆU THÔNG TIN KỸ THUẬT

TÍNH NĂNG VÀ ĐẶC TRƯNG SẢN PHẨM

Kiểm tra, đánh giá cách điện nhanh trong 50 ms do đó đáp ứng tất cả các yêu cầu của dây chuyền sản xuất.

Chức năng xả nhanh điện áp dư

Cấu hình linh hoạt điện áp thử đầu ra (từ 25 V tớ 1000 V, bước nhảy 1 V)

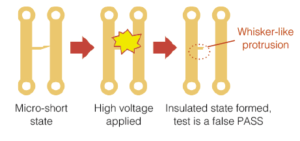

Chức năng kiểm tra ngắn mạch
Chức năng kiểm tra tiếp xúc que đo. Chức năng kiểm tra tiếp điểm cho phép bạn kiểm tra xem có tiếp xúc thích hợp với thiết bị được kiểm tra trước khi kiểm tra hay không. Điều này đảm bảo rằng việc kiểm tra điện trở không được thực hiện nếu không có tiếp xúc thích hợp, vì điều này có thể dẫn đến đánh giá sai. Có hai phương pháp: kiểm tra tiếp điểm 4 dây và kiểm tra tiếp điểm so sánh.

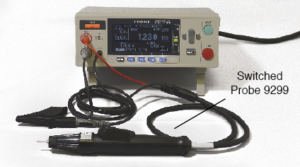

Vận hành dễ dàng và an toàn khi sử dụng đầu đo 9299

Giới thiệu Thiết bị kiểm tra cách điện ST5520

THÔNG SỐ KỸ THUẬT

Chức năng	Điện trở cách điện (Áp dụng phương pháp điện áp DC)
Phạm vi	(Phạm vi đo lường: Có thể cài đặt TỰ ĐỘNG / THỦ CÔNG) 25 V ≤ V < 100 V (2.000/20.00/200.0 MΩ), 100 V ≤ V < 500 V (2.000/20.00/200.0/2000 MΩ), 500 V ≤ V ≤ 1000 V (2.000/20.00/200.0/4000 MΩ)
Độ chính xác	±2 % rdg. ±5 dgt. 25 V ≤ V < 100 V [0 to 20 MΩ] 100 V ≤ V < 500 V [0 to 20 MΩ] 500 V ≤ V ≤ 1000 V [0 to 20 MΩ]
Tốc độ đo	Nhanh: 30 ms / lần, Chậm: 500 ms / lần (có thể lựa chọn)
Hiển thị	LCD (tuổi thọ: 100.000 giờ), đèn nền 4 mức
Bộ nhớ trong	Các mục đã lưu: điện áp đo danh định, giá trị giới hạn trên / giới hạn dưới của bộ so sánh, chế độ kiểm tra, tiếng bíp để phân biệt kết quả, thời gian kiểm tra, thời gian phản hồi, dải điện trở, tốc độ đo Dung lượng bộ nhớ: lên đến 10 mục (có thể lưu / tải)
Cài đặt chức năng so sánh	UPPER_FAIL: Giá trị đo được ≥ giá trị giới hạn trên PASS: Giá trị giới hạn trên> giá trị đo được> giá trị giới hạn dưới LOWER_FAIL: Giá trị đo được ≤ giá trị giới hạn dưới
Chức năng đánh giá	Âm thanh bíp, PASS / U.FAIL/L. THẤT BẠI: sáng lên trên màn hình LED, Khi UL_FAIL, U.FAIL / L.FAIL sáng đồng thời, đầu ra EXT.I / O, có thể thu được kết quả phán đoán qua RS-232C
Thời gian kiểm tra	Định nghĩa thời lượng kiểm tra: Thời lượng kiểm tra = Thời gian phản hồi + Thời gian đo Chức năng: Đặt thời gian từ khi áp dụng điện áp cho đến khi đánh giá đạt / không đạt Phạm vi cấu hình: 0,045 giây đến 999,999 giây (độ phân giải 0,001 giây)
Bộ đếm thời gian phản hồi	Sau khi bắt đầu thử nghiệm, hoạt động đánh giá so sánh có thể bị cấm cho đến một khoảng thời gian đã đặt từ 0,005 giây. đến 999,999 giây. (ở độ phân giải 0,001 giây) đã trôi qua.
Đầu ra Analog	DC +4 V f.s.
Cổng giao tiếp	RS-232C (tiêu chuẩn), I / O bên ngoài (Đầu vào điều khiển bên ngoài, Kết quả phán đoán) Đầu ra BCD (chỉ ST5520-01)
Nguồn cấp	100 đến 240 V AC, 50/60 Hz, 25 VA max.
Kích thước và khối lượng	215 mm (8.46 in) W × 80 mm (3.15 in) H × 166 mm (6.54 in) D, 1.1 kg (38.8 oz)
Phụ kiện đi kèm	Hướng dẫn sử dụng × 1, Dây nguồn × 1, EXT. Đầu nối I / O × 1, Nắp đầu nối × 1

ST5520 và ST5520-01 không thể hoạt động một mình. Vui lòng chọn và mua các đầu đo tùy chọn để phù hợp với ứng dụng của bạn.
