HIOKI RM2610 Hệ thống đo điện trở tấm điện cực

Đo điện trở các tấm điện cực trong pin Li-ion!

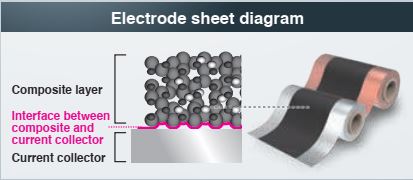

RM2610 độc lập và định lượng các đặc tính điện trở của các tấm điện cực, một thành phần chính của pin lithium-ion (LIB), như hai thành phần: điện trở lớp hỗn hợp và điện trở tiếp xúc. Hệ thống cho phép người dùng hình dung hai đại lượng này bằng cách đo bề mặt của tấm điện cực với bộ đo bao gồm một loạt các đầu đo và sau đó sử dụng các kỹ thuật phân tích độc quyền để định lượng chúng.

Hệ thống đo điện trở tấm điện cực

Model:

RM2610

Maker:

HIOKI

Download Materials

CATALOG English

Tính năng và đặc trưng sản phẩm

Đo điện trở suất hỗn hợp[Ωcm]
Đo điện trở tiếp xúc giữ lớp hỗn hợp và bộ thu dòng [Ωcm²]

Ứng dụng

Định lượng điện trở lớp hỗn hợp và điện trở tiếp xúc

Video

Thông số kỹ thuật

Đối tượng đo	Tấm điện cực dương hoặc âm cho pin sạc lithium
Thông số đo	Điện trở suất hỗn hợp [Ωcm] Điện trở tiếp xúc giữ lớp hỗn hợp và bộ thu dòng [Ωcm2]
Phương pháp tính toán	Phân tích vấn đề đảo ngược của sự phân phối điện áp
Thông tin cần thiết để tính toán	• Độ dày lớp hỗn hợp [μm] (cho 1 mặt) • Độ dày bộ thu dòng [μm] • Điện trở suất bộ thu dòng [Ωcm]
Thời gian đo	– Kiểm tra tiếp xúc + đo điện thế: khoảng 30 giây. – Tính toán: khoảng 35 giây. (trên PC có CPU Intel core i5-7200U) Thời gian đo có thể thay đổi tùy thuộc vào mục tiêu đo và khả năng xử lý của PC.
Dòng đo	10 μA (tối thiểu) đến 10 mA (tối đa)
Số lượng đầu đo	46
Cấu hình máy tính	CPU: 4 nhân hoặc hơn RAM: 8 GB hoặc hơn) Hệ điều hành: Windows 7 (64-bit), 8 (64-bit), 10 (64-bit)
Phụ kiện	Cảm biến nhiệt độ Z2001 ×1, cáp USB x 1, Key USB x 1, Bảng đầu đo x 1, Dây nguồn x 1, Hướng dẫn sử dụng x 1.
