HIOKI BT4560 Thiết Bị Đo Trở Kháng Của Pin

Thiết kế nhằm kiểm tra tuổi thọ của pin bằng việc đo phản ứng điện trở

Máy kiểm tra pin để bàn của Hioki hỗ trợ đo tốc độ cao đồng thời trong dây chuyền sản xuất ngày càng mở rộng của pin lithium-ion điện trở thấp ngày càng lớn. Máy kiểm tra trở kháng của pin BT4560 đo trở kháng của pin lithium-ion bằng phương pháp đo AC-IR tần số thấp mà không cần sạc và xả pin, giảm đáng kể thời gian cần thiết để kiểm tra điện trở bên trong của các cell pin.

Thiết Bị Đo Trở Kháng Của Pin

Model:

BT4560

Maker:

HIOKI

Download Materials

TÀI LIỆU THÔNG TIN KỸ THUẬT

TÍNH NĂNG VÀ ĐẶC TRƯNG SẢN PHẨM

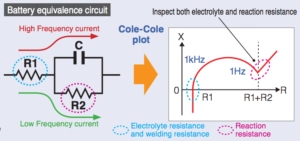

Quản lý điện trở phản ứng điện cực, điện trở điện phân và điện trở hàn để Cải thiện chất lượng kiểm tra cell pin

– Đặt tần số đo theo người sử dụng từ 100 mHz đến 1,05 kHz

– Sử dụng tần số thấp để đo điện trở phản ứng điện cực

– Sử dụng tần số cao để đo điện trở điện phân và điện trở hàn

– Tạo các lô Cole-Cole (với chương trình ứng dụng đi kèm)

– Sử dụng phần mềm phân tích mạch tương đương để phân tích các lỗi bên trong pin

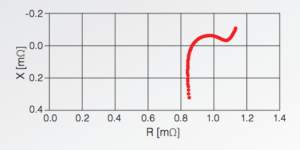

Đo trở kháng rất thấp từ 1mΩ trở xuống

– Một số pin Li-ion dung lượng cao có trở kháng bên trong nhỏ hơn 1 mΩ.

– BT4560 được thiết kế để đo trở kháng rất thấp từ 1mΩ trở xuống với độ ổn định và khả năng tái tạo cao

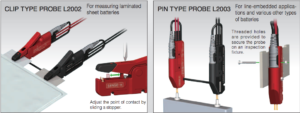

Các đầu dò chuyên dụng để đo cặp bốn đầu cuối làm giảm từ thông tạo ra

– Đầu dò có cấu trúc cặp bốn đầu cuối cung cấp phép đo rất ổn định, ít bị ảnh hưởng bởi tiếng ồn môi trường hoặc hệ thống cáp.

Giới thiệu Thiết Bị Đo Trở Kháng Của Pin BT4560

THÔNG SỐ KỸ THUẬT

Độ chính xác được đảm bảo: 1 năm

Điện áp đầu vào cho phép	Up to 5 V
Chức năng đo	Trở khàng, Điện áp, Nhiệt độ
Đo trở khàng	Các thông số: R, X, Z, θ, Tần số: 0,1 Hz đến 1050 Hz, Dải đo: 3,0000 mΩ, 10,0000 mΩ, 100.000 mΩ Kiểm tra dòng điện: 3 mΩ dải: 1,5 Arms, 10 mΩ dải: 500 mArms, 100 mΩ dải: 50 mArms
Đo điện áp	Dải đo: 5.00000 V (dải đơn), Thời gian đo: 0,1 s (Nhanh) đến 1,0 s (Chậm)
Đo nhiệt độ	Phạm vi: -10,0 ° C đến 60,0 ° C, thời gian đo: 2,3 giây
Độ chính xác cơ bản	Z: ± 0,4% rdg. θ: ± 0,1 °, V: ± 0,0035% rdg. ± 5 dgt. , Nhiệt độ: ± 0,5 ° C (ở 10,0 đến 40,0 ° C)
Chức năng	So sánh, Tự hiệu chuẩn, Lấy mẫu chậm, Trung bình, Kiểm tra chạm, Lỗi đo dòng và các chức năng khác
Giao diện	RS-232C / USB (cổng COM ảo) * Không thể sử dụng đồng thời Cổng I / O (NPN / PNP có thể được chuyển đổi)
Điện áp cấp	100 đến 240 V AC, 50/60 Hz, 80 VA max
Kích thước và khối lượng	330 mm (12.99 in) W × 80 mm (3.15 in) H × 293 mm (11.54 in) D, 3.7 kg (130.5 oz)
Phụ kiện đi kèm	Dây nguồn × 1, Hướng dẫn sử dụng × 1, Bảng điều chỉnh số không × 1, Cáp USB (loại A-B) × 1, CD-R (hướng dẫn sử dụng giao tiếp, phần mềm ứng dụng PC, trình điều khiển USB) × 1

Các phụ mua thêm. Xin tham khảo trong catalog
