HIOKI- 3561 Thiết Bị Đo Nội Trở Pin

Bộ kiểm tra nội trở pin cho dây chuyền sản xuất tốc độ cao, kiểm tra các pin nhỏ cho thiết bị di động

Thiết Bị Đo Nội Trở Pin

Model:

3561

Maker:

HIOKI

TÍNH NĂNG VÀ ĐẶC TRƯNG SẢN PHẨM

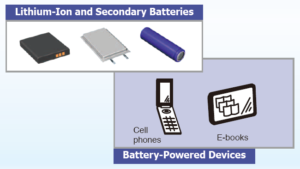

Lý tưởng cho một loạt các sản phẩm pin và nhu cầu kiểm tra

  • Bộ cho các thiết bị liên lạc di động và di động
  • Kiểm tra dây chuyền sản xuất tốc độ cao của các
  • Kiểm tra tốc độ cao 10ms trong dải 300mΩ và 3Ω
  • Cải thiện hiệu quả kiểm tra trong quá trình sản xuất hàng loạt các pin nhỏ

Các giao diện tốc độ cao được chuẩn bị đầy đủ cho các dây chuyền sản xuất tự động

  • Dữ liệu đo 10 ms nhanh nhất có thể được truyền qua giao diện RS-232C tiêu chuẩn với tốc độ lên đến 38.400 bps. (3561-01 bao gồm giao diện GP-IB.)
  • Sử dụng các giao diện để kiểm soát việc kích hoạt, tải cấu hình đo lường và điều chỉnh không từ nguồn bên ngoài. Các tín hiệu đầu ra cung cấp kết quả so sánh, các sự kiện kết thúc phép đo và thông tin về lỗi đo.





Giới thiệu Thiết Bị Đo Nội Trở Pin

THÔNG SỐ KỸ THUẬT

Độ chính xác được đảm bảo: 1 năm

Tối đa áp dụng đo điện áp ± 22 V DC

Điện áp danh định tối đa ± 60 V DC trên mặt đất

Phạm vi đo điện trở 300 mΩ (hiển thị tối đa 310,00 mΩ, độ phân giải 10 μΩ) đến 3 Ω (hiển thị tối đa 3.1000 Ω, độ phân giải 100 μΩ), 2 dải

Độ chính xác: ± 0,5% rdg. ± 5 dgt. (Thêm ± 3 dgt. Cho EX.FAST hoặc ± 2 dgt. Cho FAST và MEDIUM)

Tần số nguồn thử nghiệm: 1 kHz ± 0,2 Hz, dòng điện thử nghiệm: 10 mA (dải 300 mΩ), 1 mA (dải 3 Ω)

Dải đo điện áp DC 20 V, độ phân giải 0,1 mV, Độ chính xác: ± 0,01% rdg. ± 3 dgt. (Thêm ± 3 dgt. Cho EX.FAST hoặc ± 2 dgt. Cho FAST và MEDIUM)
Hiển thị 31000 chữ số đầy đủ (điện trở), 199999 chữ số đầy đủ (điện áp), đèn LED
Tỷ lệ lấy mẫu Bốn bước, 4 ms (Cực nhanh), 12 ms (NHANH), 35 ms (Trung bình), 150 ms (Chậm)

(Loại, thời gian lấy mẫu phụ thuộc vào cài đặt tần số nguồn cung cấp và chức năng.)

Thời gian đo Thời gian phản hồi + tốc độ lấy mẫu, xấp xỉ. 3 ms cho các phép đo

(Thời gian phản hồi phụ thuộc vào giá trị tham chiếu và đối tượng đo.)

Chức năng so sánh Kết quả phán đoán: Hi / IN / Lo (điện trở và điện áp được đánh giá độc lập)

Cài đặt: Giới hạn trên và giới hạn dưới, Độ lệch (%) so với giá trị tham chiếu

Kết quả logic ANDed: PASS / FAIL, tính toán AND logic của kết quả phán đoán điện trở và điện áp.

Hiển thị kết quả, tiếng bíp hoặc đầu ra I / O bên ngoài, Bộ thu mở (tối đa 35 V, 50 mA DC)

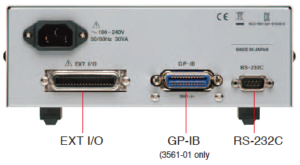

Giao diện External I/O, RS-232C, Printer (RS-232C), GP-IB (-01 suffix models only)
Nguồn cấp 100 đến 240 V AC, 50/60 Hz, 30 VA.
Kích thước và khối lượng 215 mm (8.46 in) W × 80 mm (3.15 in) H × 295 mm (11.61 in) D, 2.4 kg (84.7 oz)
Phụ kiện đi kèm Sách hướng dẫn sử dụng × 1, Dây nguồn × 1
