FSG-AF9201/01C Thiết bị lập trình bo mạch

Thiết bị lập trình bo mạch

Bộ lập trình trên bo mạch AF9201 và AF9201C là những bộ lập trình tốc độ cao hỗ trợ bộ vi điều khiển flash gắn trên bo mạch và flash SPI.

Model:

AF9201/01C

Maker:

Flash Support Group

Bộ nhớ đệm dung lượng lớn

Thiết kế phần cứng có khả năng ghi tốc độ cao lên flash SPI

Thời gian chương trình (bao gồm VERIFY) / 64 Mbit SPI Flash

Máy thông thường	142 giây
AF9201/AF9201C	35 giây

＊ Tốc độ giao tiếp: 3 MHz cho máy thông thường, AF 9201 50 MHz. Phụ thuộc vào thiết bị, môi trường

Giao diện dễ sử dụng

Chức năng và khả năng hoạt động tương đương như AF9101 / 03

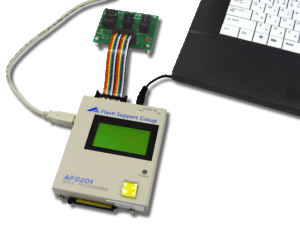

Có thể tách hoạt động từ xa từ PC được kết nối USB, có thể tách PC, có thể thực hiện hoạt động liên tục chỉ với một phím duy nhất.

Giao diện điều khiển bên ngoài (chỉ AF9201)

Bằng cách sử dụng giao diện điều khiển bên ngoài chuyên dụng, hoạt động điều khiển bằng tín hiệu kích hoạt bên ngoài và kết quả xuất ra bên ngoài có thể thực hiện được.
・ Lập trình trực tuyến được liên kết với các thiết bị FA như bộ trình tự và các bộ điều khiển khác nhau
Điều khiển tự động lập trình dữ liệu và kiểm tra chức năng ngay trước khi lắp ráp.

AF9201
Bộ nhớ đệm	Chuẩn thẻ thuật toán chuyên dụng 1 Gbit (128 Mbyte) * Chỉ có thể đăng ký một chuỗi với một thẻ thuật toán. Cần có thẻ CF riêng để hỗ trợ thêm cho thiết bị.
Lập trình đồng thời	1 cái
Hỗ trợ ROM	Flash ROMs, Flash microcontrollers, Serial Flash ROMs of various manufacturers supporting SPI, UART, I2C, JTAG, SWD or CLK sync
Chương trình cung cấp điện	· TVCC1 = +1.5V ～ +5.0V (Icc = MAX 250mA） · TVCC2 = +1.5V ～ +5.0V (Icc = MAX 250mA）
Giao diện bên ngoài	Giao diện đích (đồng bộ hóa JTAG, SWD, CLK, UART) Giao diện USB (USB 2.0) Giao diện thẻ nhớ · Giao diện điều khiển bên ngoài
Nguồn cấp	Bộ đổi nguồn AC 100 đến 240 V DC 7 V
Tần số	50～60Hz
Công suất tiêu thụ	Lên tới 3 VA
Kích thước (D x W x H)	100 x 120 x 22 mm
Khối lượng	210 g (không bao gồm các mặt hàng đính kèm)
Phụ kiện kèm theo	■ Phụ kiện tiêu chuẩn Thẻ thuật toán chuyên dụng, cáp USB, cáp đích, cáp giao diện điều khiển bên ngoài, phần mềm điều khiển PC ■ Tên tập tin chính có thể được hiển thị trên phần mềm điều khiển và màn hình LCD của thiết bị chính.
Bảo hành	1 năm

Phụ kiện

Thẻ thuật toán chuyên dụng

1 loại tương thích: TECFM-1G-20

4 loại tương thích: TECFM-1G-20-4

* Một đơn vị của bộ lập trình được cung cấp một thẻ thuật toán chuyên dụng (TECFM-1G-20).

* Chỉ có thể đăng ký một chuỗi cho một thẻ thuật toán. Cần có một thẻ thuật toán khác để hỗ trợ thiết bị bổ sung.

Ban lập trình để đánh giá

Bằng cách kết nối với AF9201, có thể lập trình chip tới đèn flash SPI của chân SOP16 (300 mil), chân SOP8 (200 mil), chân SOP8 (150 mil).

* Nó cũng có thể được sử dụng với AF9201C.

Hộp tăng áp cung cấp điện

Điện áp cao và các tín hiệu điều khiển khác nhau có thể được xuất ra cho từng đặc điểm kỹ thuật của thiết bị.
