ECG DWX Series – Máy kiểm tra cuộn dây

Thiết bị kiểm tra cuộn dây dựa trên Xung Cao Áp !!!

Dễ dàng Kiểm tra cuộn dây điện cảm thấp !
Hiển thị dạng sóng rõ ràng của cuộn dây có độ tự cảm 10μH

Với các yêu cầu ngày càng cao trong lĩnh vực sản xuất cuộn cảm với kích thước nhỏ, tần số cao ; dòng sản phẩm ECG DWX được thiết kế để kiểm tra các cuộn dây có độ tự cảm thấp trong các linh kiện điện tử cao cấp. Sử dụng xung năng lượng cao, với bộ chuyển mạch tốc độ nhanh, mạch đầu vào hiệu suất cao, bộ chuyển đổi số có tốc độ lấy mẫu nhanh, ECG DWX Series sẵn sàng mang đến giải pháp mới trong việc đáp ứng thử nghiệm của khách hàng.

Máy kiểm tra cuộn dây

Model:

DWX Series

Maker:

ECG

Download Materials

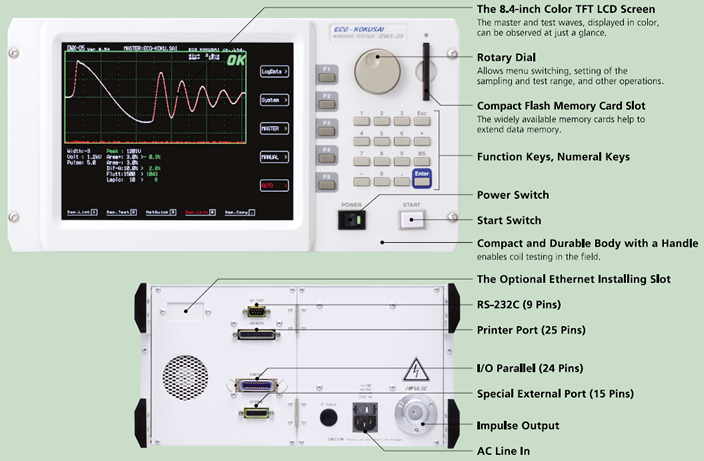

Tính năng

  1. Thiết bị mang tính cách mạng này, mang giải pháp mới cho việc kiểm tra , đo lường các cuộn dây độ có độ tự cảm thấp.
  2. Với công nghệ tiên tiến, giúp quan sát dễ dàng dạng sóng và quá trình phóng điện nhờ bộ phân áp điện trở.
  3. Tốc độ lấy mẫu lên tới 100 MHz mang đến độ nhạy và chính xác cao cho Phép đo.
  4. Quá trình phóng điện được tính toán bằng biến đổi Laplacian, hiển thị kết quả rõ ràng, trong cửa sổ riêng biệt.
  5. Màn hình LCD TFT 8.4 inch, hiển thị sắc nét dạng sóng. Dễ dàng đọc kết quả.
  6. Kết hươp các phương pháp  Area, Dif-Area và Flutter cho bài thử nghiểm kiểm tra ngắn mạch theo lớp.
  7. Tích hợp bộ nhớ trong, cho phép lưu tín hiệu mẫu vô hạn.

Thông số kỹ thuật

DWX-01A DWX-05A DWX-10
Applied Voltage, Step, and Energy
* At 1 kOhm Resistive Load
50V~1000V
(10V Step)
Max 5 milli-Joules
500V~5000V
(100V Step)
Max 0.12 Joules
1000V~10000V
(200V Step)
Max 0.5 Joules
Inductance Test Range More than 10μH More than 10μH More than 50μH
Sampling Speed 8bit/10nano-sec.(100MHz)
Sampling Memory 8192- Byte
Sampling Range 10 Ranges: -4、-3、-2、-1、0、1、2、3、4、5
(Width 0 to 5 is the Compatible Range with the DW Series)
Input Test Circuit (Impedance) Resistive Voltage Divider(5MOhm)
Screen Display Resolution Waveform Display Range 640 x 480 Dots (VGA), 8.4″ TFT Color LCD, 4 Color Display
512 x 256 Dots
Detection Mode Master Waveform Comparison
Detection by Area Size Comparison, Differential Area Comparison
and Corona Discharge
Master Waveform Memory Internal Memory: 196 Types (14 Types per Page, 14 Pages)
700-Types by Compact Flash Memory (14 Types/50 Pages)
External Interface Parallel I/O (Start, Reset, OK, NG, Busy, Master Numbers, etc.)
RS-232C (Test Control, Test Data, etc.)
Printer Port (Screen Hard Copy)
Ethernet Adapter (Option)
Accessories A Tester Cable (1.5m), A Power Cable (With 3P Adaptor)
A Compact Flash Memory, A Parallel I/O Connector
An Instruction Manual and Inspection Record
Environmental Conditions 0℃-40℃, AC Voltage Upon Your Request:100V/115v/220v/240V±5%
Dimension (Excluding the Handle)/ Weight 345(W)×185(H)×370(D) Approx10Kg 345(W)×325(H)×370(D)
