- ADCMT 12702A / 12702B - Thiết bị đo điện trở suất
Thiết bị này được sử dụng để đo điện trở suất khối và điện trở suất bề mặt của các mẫu dạng tấm, phim mỏng.
Buồng điện trở suất 12702A / B cấu tạo gồm một hộp che chắn chứa các điện cực, trang bị một điện kế, nó được sử dụng để đo điện trở suất.
Áp suất của các điện cực có thể thay đổi tùy theo mẫu được sử dụng, cho phép mẫu được cố định chắc chắn bất kể độ cứng của nó.
Buồng có khả năng đo độ dày của mẫu bằng cách sử dụng một micro-meter, điều này thiết để tính toán điện trở suất.
Ngoài ra, nó còn được cung cấp một công tắc chuyển đổi chế độ đo điện trở suất khối/bề mặt.
Và một công tắc an toàn, bật tắt điện áp đo tùy theo trạng thái đóng mở của nắp buồng.
Thiết bị đo điện trở suất
Model:
12702A / 12702B
Maker:
ADCMT
DÒNG SẢN PHẨM
ĐƯỜNG KÍNH CÁC MODEL
| Electrode Diameter | 12702A | 12702B |
| Main electrode | Φ50 mm | Φ70 mm |
| Guard electrode (outer diameter) | Φ80 mm | Φ100 mm |
| Guard electrode (inner diameter) | Φ70 mm | Φ90 mm |
| Counter electrode | Φ103 mm | |

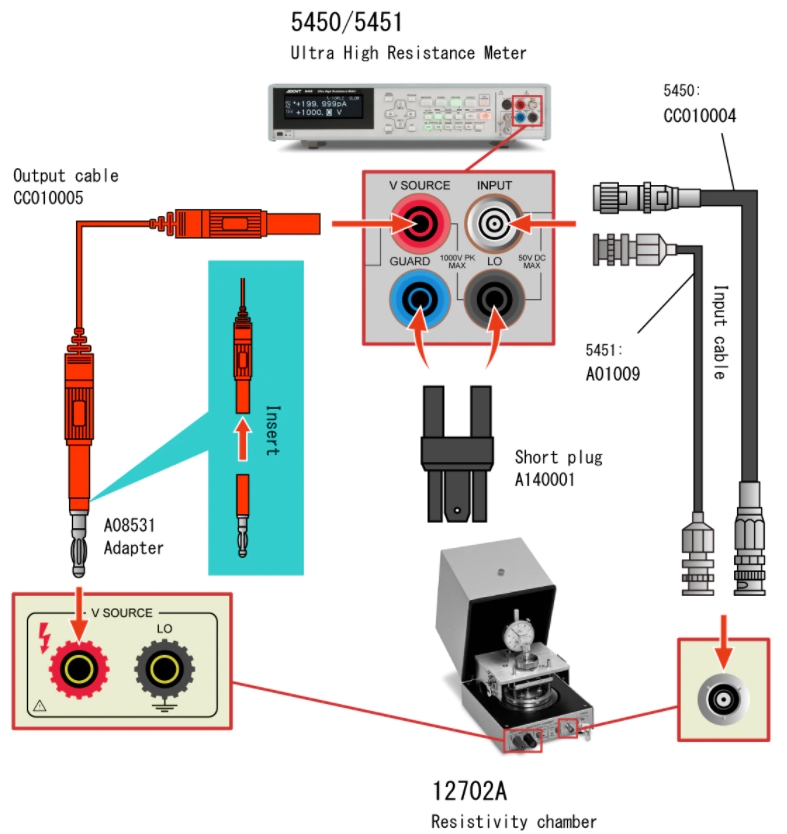

SƠ ĐỒ KẾT NỐI
THÔNG SỐ KỸ THUẬT
| Item | Specification |
| Operating environment: | Temperature -20 ℃ to +80 ℃, relative humidity 80 % or less without codensation |
| Storage environment: | Temperature -25 ℃ to + 80 ℃, relative humidity 80 % or less without codensation |
| Insulation resistance | (temperature: 0-40°C, relative humidity: 70% or less, 1000 VDC source): |
| Main electrode – Chassis 1×1014 Ω or higher | |
| Guard electrode – Chassis 1×1010 Ω or higher | |
| Counter electrode – Chassis 1×109 Ω or higher | |
| Dielectric strength: | Counter electrode – Chassis 1.5 kV (1 minute), Guard electrode – Chassis 1.5 kV (1 minute) |
| Maximum sample dimensions: | Approx. 130 (W)×10 (H)×130 (D) mm |
| Minimum sample dimensions: | φ85 mm (12702A) / φ105 mm (12702B) or more |
| Connector: | INPUT A triaxial connector, INPUT B M-type connector, V SOURCE biding post |
| Electrode pressure range: | 2 kg to 5 kg |
| Sample thickness measurement range: | 0 to 10 mm (1/10 mm resolution) |
| Dimensions: | Approx. 167 (W)×197 (H)×192 (D) mm |
| Mass: | 2.6 kg or less |
CÁP KẾT NỐI
