ทําไมเราจึงต้องใช้เครื่องวัดความต้านทานดิน ? (Earth Resistance Tester)



ทุกท่านรู้ไหมครับ ทําไมเราจึงต้องใช้เครื่องวัดความต้านทานดิน ? (Earth Resistance Tester)



เพราะความต้านทานของดินมีอิทธิพลต่อระบบกราวด์ และเป็นปัจจัยหลักที่กำหนดความต้านทานของระบบกราวด์ ดังนั้นก่อนที่จะออกแบบและติดตั้งระบบกราวด์ใหม่ ควรทดสอบตำแหน่งที่กำหนดเพื่อหาค่าความต้านทานของดินเสียก่อน



ซึ่งการต่อความต้านทานลงดินของระบบไฟฟ้า เป็นข้อกำหนดทางวิศวกรรมไฟฟ้า มีความสำคัญคือ เพื่อป้องกันความเสียหายของระบบไฟฟ้าที่อาจจะเกิดจากฟ้าผ่า หรือไฟฟ้าลัดวงจร ซึ่งอาจจะส่งผลกระทบให้เกิดความเสียหายต่อผู้ใช้งานได้



โดยค่าศักย์ไฟฟ้าของระบบกราวด์ ซึ่งเป็นค่าความต้านทานของหลักดินต้องมีค่าไม่สูงกว่า 5 โอห์ม ตามมาตรฐานการติดตั้งทางไฟฟ้า สำหรับประเทศไทย พ.ศ.2556 ในการวัดค่าความต้านทานของหลักดิน ถ้าวัดแล้วไม่ได้ความต้านทาน จะต้องมีการปรับสภาพของดินให้เหมาะสมก่อน ฉะนั้น จึงต้องมีเครื่องมือสำหรับการวัดความต้านทานดิน



วิธีวัดค่าความต้านทานดิน



?การวัดสองขั้ว (สำหรับคลาสการวัด D) การติดตั้งกราวด์คลาส D สามารถวัดได้โดยใช้กราวด์คลาส B ของหม้อแปลงไฟฟ้าแบบมีขั้ว ค่าที่วัดได้จะรวมค่าความต้านทานของกราวด์คลาส B โดยทั่วไปแล้วขั้วต่อกราวด์หลักของแผงจำหน่ายจะเชื่อมต่ออยู่  ไปยังสายกราวด์ของแหล่งจ่ายไฟ



?การวัดสามอิเล็กโทรด (สำหรับคลาสการวัด A ถึง D) การวัดจะดำเนินการหลังจากใส่แกนกราวด์เสริมลงในดิน สำหรับการวัดที่แม่นยำ ให้วางตำแหน่ง E-S(P)-H(C) เป็นเส้นตรงที่ห่างกันประมาณ 5-10 เมตร

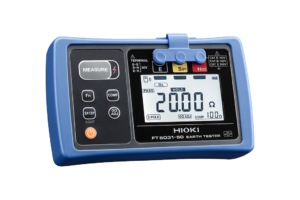

ในครั้งนี้ นิฮอน เดนเคย์จึงขอแนะนำเครื่องมือจาก HIOKI ชื่อว่าเครื่อง EARTH TESTER รุ่น FT6031-50 ที่สามารถตรวจเช็คค่าความต้านทานของดินได้ ซึ่งเป็นระบบดิจิตอล และยังสามารถป้องกันน้ำเข้าได้ด้วย



สำหรับท่านใดที่กำลังมองหาเครื่องมือหรือยังมีข้อสงสัยเกี่ยวกับการตรวจเช็คค่าความต้านทานของดิน สามารถสอบถามหรือขอคำปรึกษาจากทีมฝ่ายขายและวิศวกรของเราได้ทุกช่องทาง ทั้ง website และ facebook มาได้เลยครับ เรายินดีให้บริการ แล้วพบกันบทความหน้า สวัสดีครับ



——————————————-

จิรายุ  วรรณเกษม (เป๋ง)

——————————————-
