NOISEKEN แบบจำลองสภาพแวดล้อมในการทดสอบ ESD รุ่น ESS-801

แบบจำลองสภาพแวดล้อมในการทดสอบได้รับการรับรองตามมาตรฐาน IEC 61000-4-2

แบบจำลองสภาพแวดล้อมในการทดสอบรุ่น: ESS-801 เป็นโต๊ะทดสอบและอุปกรณ์ทดสอบความภูมิคุ้มกันต่อประจุไฟฟ้าสถิตสำหรับอุปกรณ์ชนิดตั้งโต๊ะที่ได้มาตรฐาน IEC 61000-4-2

แบบจำลองสภาพแวดล้อมในการทดสอบ ESD

Model:

ESS-801

Maker:

NOISE LABORATORY CO.,LTD.

คุณสมบัติ

  • สามารถสร้างการตั้งค่าการทดสอบ ESD สำหรับอุปกรณ์ตั้งโต๊ะตามมาตรฐาน 61000-4-2 ได้อย่างง่ายดาย
  • โต๊ะไม้ช่วยลดการสูญเสียพลังงานที่เกิดจากเครื่องจำลองและลดการสูญเสียสนามแม่เหล็กไฟฟ้าความถี่สูงซึ่งจะช่วยให้สามารถกำหนดค่าต่างๆและจำลองได้อย่างแม่นยำ
  • นอกจากนี้ยังสามารถใช้สำหรับการทดสอบเสียงอื่นๆ เช่น การทดสอบอิมพัลส์นอยส์

ข้อมูลจำเพาะ



■โครงสร้างของ ESS-801 ■

คำอธิบายและรุ่น ข้อมูลจำเพาะ จำนวน วัสดุ
โต๊ะทดสอบ
รุ่น 03-00039A
ขนาด: (W) 1600x (H) 800x (D) 800 mm
น้ำหนัก: 26 kgs
น้ำหนักพิสูจน์: 100 kgs
1 ยูนิต ไม้อัด Lauan
ระนาบข้อต่อแนวตั้ง
รุ่น: 03-00005A
ขนาด: (W) 500x (H) 500x (t) 1.5 mm 1 ชิ้น ระนาบ: อลูมิเนียม
ขาตั้ง: Bakelite
อะแดปเตอร์ตรงกลาง: Delrin
ระนาบพื้น
รุ่น: 03-00007A
ขนาด: (W) 1800x (H) 1000x (t) 1.5 mm 1 ชุด
(3 ชิ้น)
อลูมิเนียม
แผ่นฉนวน
รุ่น: 03-00004A
ขนาด: (W) 1450x (D) 650x (t) 0.5 mm 1 ชิ้น โพลีไวนิลคลอไรด์
สายเคเบิลที่มีตัวต้านทานการปล่อย
รุ่น: 05-00054B
470k ohm x2 (ค่าตัวต้านทาน)
ความยาว: 2000 mm
2 ชิ้น
ระนาบข้อต่อแนวนอน
รุ่น: 03-00020A
ขนาด: (W) 1600 x (D) 800 x (t) 1.5 mm 1 ชิ้น อลูมิเนียม

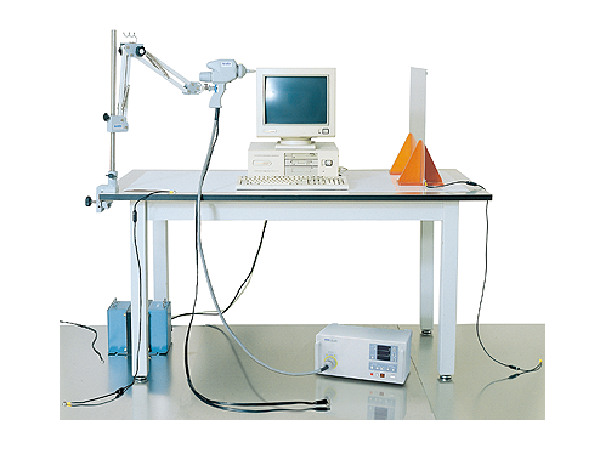

■ ตัวอย่างการตั้งค่าทดสอบ ■
