NOISEKEN แบบจำลองสภาพแวดล้อมในการทดสอบ ESD รุ่น ESS-801GL

แบบจำลองสภาพแวดล้อมในการทดสอบที่ได้รับการรับรองตามมาตรฐาน IEC 61000-4-2

แบบจำลองสภาพแวดล้อมในการทดสอบรุ่น: ESS-801GL เป็นระนาบข้อต่อแนวตั้งแบบตั้งพื้นและอุปกรณ์ทดสอบความภูมิคุ้มกันต่อประจุไฟฟ้าสถิตสำหรับอุปกรณ์ชนิดตั้งพื้นที่ได้มาตรฐาน IEC 61000-4-2

แบบจำลองสภาพแวดล้อมในการทดสอบ ESD

Model:

ESS-801GL

Maker:

NOISE LABORATORY CO.,LTD.

คุณสมบัติ

ระนาบข้อต่อแนวตั้งที่ปรับความสูงได้
สามารถกำหนดระยะห่างจากระนาบข้อต่อถึงพื้นผิว EUT ได้อย่างง่ายดายด้วยชุดตัวเว้นระยะ 10cm
พาเลทฉนวนไม้ช่วยลดการสูญเสียพลังงานที่เกิดจากเครื่องจำลองและลดการสูญเสียสนามแม่เหล็กไฟฟ้าความถี่สูงซึ่งจะช่วยให้สามารถกำหนดค่าต่างๆและจำลองได้อย่างแม่นยำ

ข้อมูลจำเพาะ

■โครงสร้างของ ESS-801 ■

คำอธิบายและรุ่น	ข้อมูลจำเพาะ	จำนวน	วัสดุ
พาเลทฉนวน รุ่น 03-00024A	ขนาด: (W) 1200x (H) 1200x (t) 100 mm	1 ชิ้น	ไม้
ระนาบพื้น รุ่น: 03-00007A	ขนาด: (W) 1800x (H) 1000x (t) 1.5 mm	1 ชุด (3 ชิ้น)	อลูมิเนียม
ระนาบข้อต่อแนวตั้งแบบตั้งพื้น รุ่น: 03-00034A	ขนาด: (W) 540x (H) 1540x (D) 500 mm	1 ชิ้น	ไม้ อลูมิเนียม Bakelite
สายเคเบิลที่มีตัวต้านทานการปล่อย รุ่น: 05-00054B	470k ohm x2 (ค่าตัวต้านทาน) ความยาว: 2000 mm	1 ชิ้น

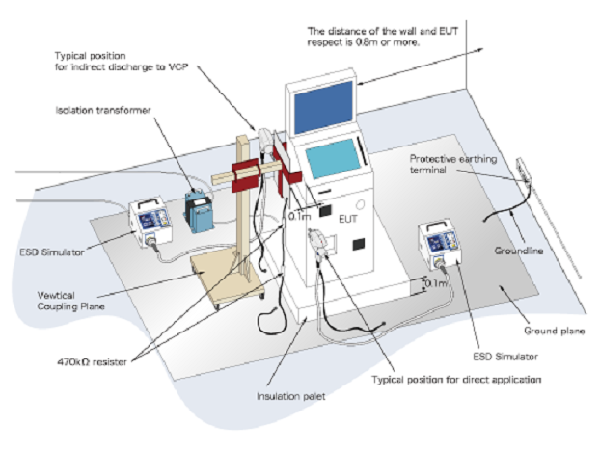

■ ตัวอย่างการตั้งค่าทดสอบ ■
