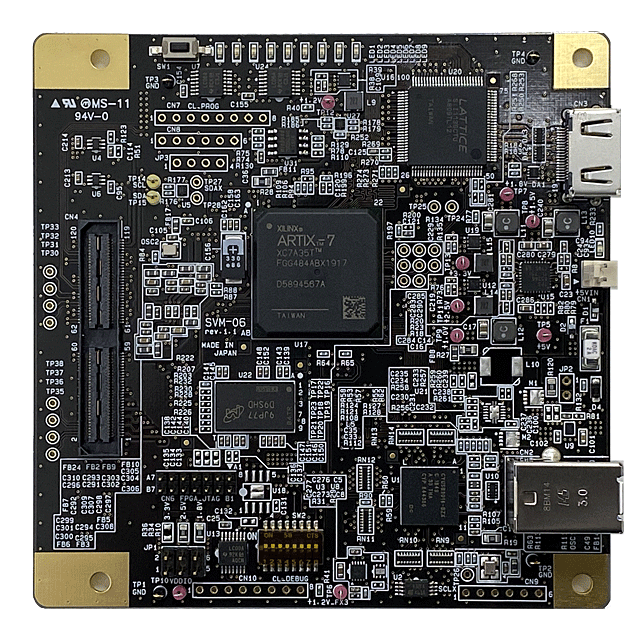

SVM-06是高性能MIPI影像卡，用於記錄和顯示MIPI接口的影像信號

可以輸出到HDMI顯示幕和UVC（USB3.0 / PC）。與常規產品SVM-MIPI相比，每個MIPI通道的傳輸速率已從1 Gbps增加到1.5 Gbps /通道。還可以同時輸出UVC和HDMI，並且還可以實現4K圖像的HDMI輸出。

MIPI顯示卡

Model:

SVM-06

Maker:

NetVision Corporation

Download Materials

目錄下載

特點

MIPI CSI-2 1.5 Gbps /通道兼容
USB3.0，HDMI同時輸出
支持6Gbps頻段車載解串器

規格

項目		規格	備註
影像輸入介面		MIPI CSl-2 影像信號	支援FPO-Lin k Ill , GMSL,GVIF2
影像輸出介面		USB3.0 (Windows , Linux, UVC Driver) HDMI(720P-60 fps / 1080P-60 or 30 fps / 4K- 30 fps)	特殊HDMI顯示幕另外支援
輸入解析度		最大 8190x4095pixel	1920×1080 140 fps 1280×720 300 fps
輸入比特率		(UVC ）3.0 Gbps 以内 (HDMI ）7.2 Gbps 以内	1920×1080 (UVC ）80 fps 1920×1080 (HDMI ）60 fps
對應同步信號		Frame Start, Frame End
支援數據通道數		1～4 通道
每個通道的數據速率		20～1500 Mbps
時脈頻率		10～750 MHz
支援畫素格式		YUV422 8bit / RGB24 / Raw8, 10, 12, 16, 20
其他介面	I2C	頻率：100 / 200 / 400 kHz	電壓等級依照VDDIO
其他介面	GPIO	每16bit、1bit IN/ OUT的方向控制、FPGA直接連結	電壓等級依照VDDIO
電源	Board電源（輸入）	USB / 専用 2pin 接頭(5V)
電源	Target側電源（輸出）	VDDIO=1.8 or 2.5 or 3.3V/ 3.3&1.2V 輸出	VDDIO : IO電源設定
其他功能		Test Pattern 輸出功能，圖像剪裁功能支援Virtual Channel, Embedded Line	ROM起動： SerDes設定檔案自動送出功能 (I2C) 支援Cntinuous Clock / Non Continuous Clock
介面街頭		120 pin (QSH- 060-01-L-D- A)	SVM – MIPI的60pin接頭也可對應
FPGA		Artix-7 (XC7A35T) + Crosslink (LIF- MD6000)
Frame記憶體		256MByte (DDR3 -SDRAM)
USB3.0晶片		Cypress EZ-USB FX3
HDMI 晶片		Sil1136
外形		長x寬x高 = 101.6 x 101.6 x 25.7 (mm)	高度含墊片(10mm)
附屬軟體 Windows	影像顯示軟體	NVCap
附屬軟體 Windows	I2C控制軟體	SVMCtl	包含SV Board版本升級應用
