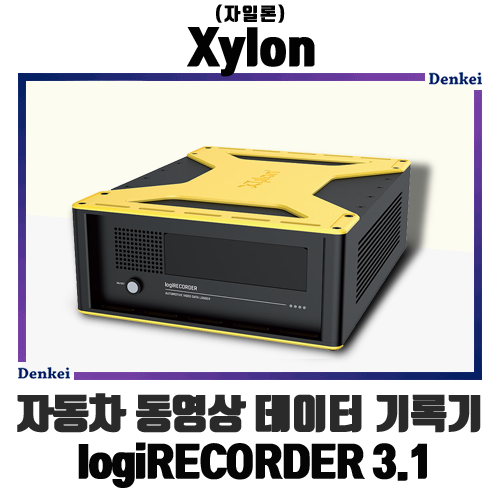

[Xylon] logiRECORDER 3.1 자동차 동영상 데이터 기록기





Xylon logiRECORDER3.1은 강력한 인터페이스로 주행시의 모든 데이터 및 동영상을 수록하여 HIL시험장치, ECU에 주행상태를 재현!

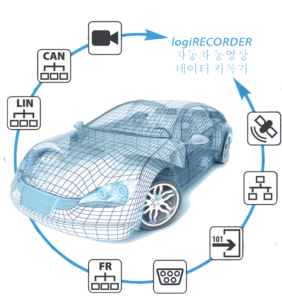

최대로 12대의 카메라 SerDes팁 비압축식 동영상과 CAN부터 모든 차량의 네트워크 데이터, 아날로그 디지털 데이터를 수록,

나노 초 단위의 타임 스탬프로 관리, HIL장치나 ECU에 데이터를 입력하여 주행상태를 재현 할 수 있습니다.















Ⅰ 풍부한 이미지 입력 및 출력

○ 최대 12배속 동영상 채널

○ 수록 이미지는 SerDes 팁의 비압축 형식으로 저장됩니다.

(TI® FPD Link-III, Maxim Integrated™ GMSL, Ethernet… 포함)

○ ECU 등에 차량 카메라 동영상으로 재생 출력이 가능합니다.





Ⅱ 다양한 데이터 수록 및 출력에 대응

○ 최대 20채널의 차량 네트워크 데이터의 수록 및 재생이 가능

(CAN/CAN-FD, LIN, FlexRay, BroadR-Reach, Ethetnet, UART, 디지털 아날로그 신호)

○ 동영상 녹화 및 데이터 기록은 중앙 타임 스탬프되어 저장되고 1μ초 이하로 부가 가능

(동영상, 이더넷, BroadR-Reach는 100나노초대로 부가)

Ⅲ 시스템의 설정·기록+재생 조작·데이터 처리 해석

직관적인 대시보드 응용 프로그램 (xylon dashiboard)으로 HW 구성 및 녹화, 재생을 제어

트리거와 필터를 차량 데이터베이스의 신호와 메시지로 설정 가능

데이터는 업계에서 가장 많이 사용하는 데이터 기록 형식으로 기록됨: ROS, ASC, PCAP, MDF4

Ⅳ 수록 데이터의 저장

○ 충격에 강한 SSD에 데이터를 저장합니다. 최대 4대의 SSD 탑재가 가능합니다.

○ 4TB의 SSD를 탑재했을 경우는 6.5시간 정도의 데이터 수록이 가능합니다.

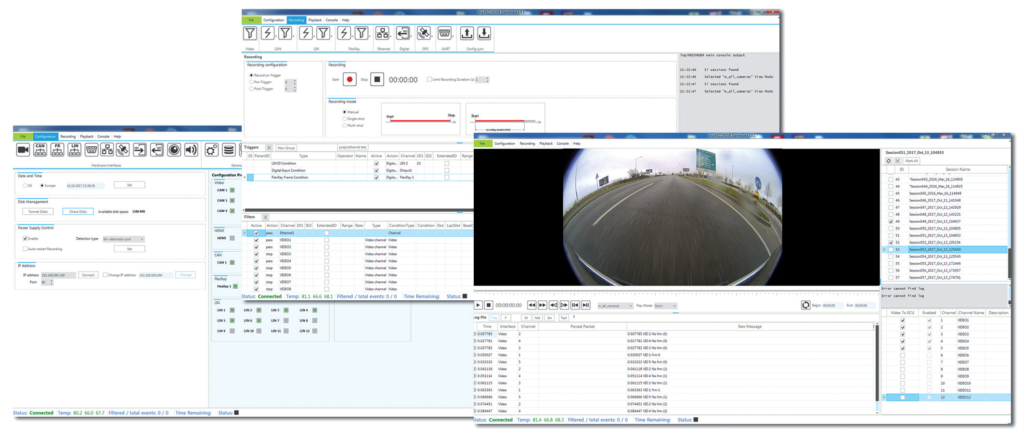

logiRECORDER Xylon대시보드

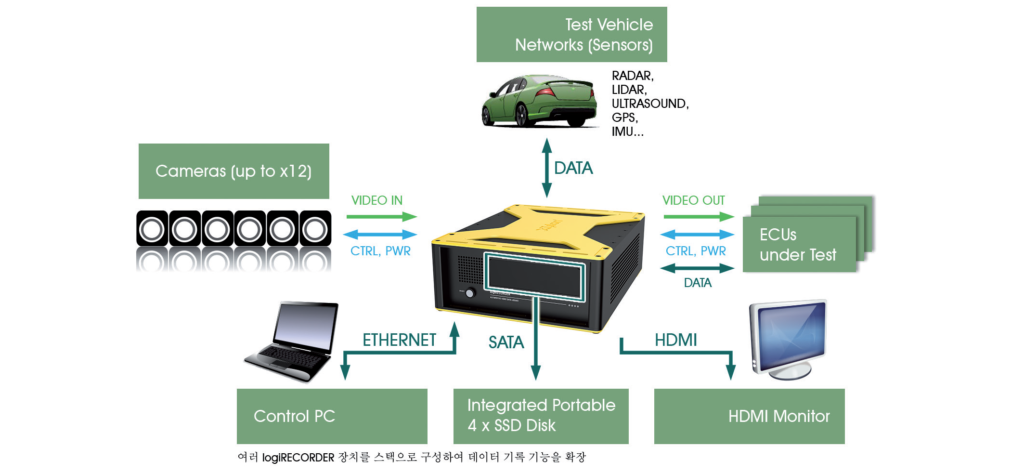

logiRECORDER System Connections









Xylon (자일론)사의 logiRECORDER3.1과 관련한 문의는

ND KOREA로 연락 주시기 바랍니다.

TEL: 031-202-4491 / FAX: 031-202-4459
