[TAKASAGO] 직류 안정화 전원 RZ-XA 시리즈

 1. 직류 안정화 전원이라는 기본에 충실한 설계 철학

단순함을 컨셉으로 직류 안정화 전원에서 요구되는 높은 출력의 안정화와 중요한 과도 응답성을 제공했으며, 노이즈 억제 등 업계 최고 수준을 구현했습니다.

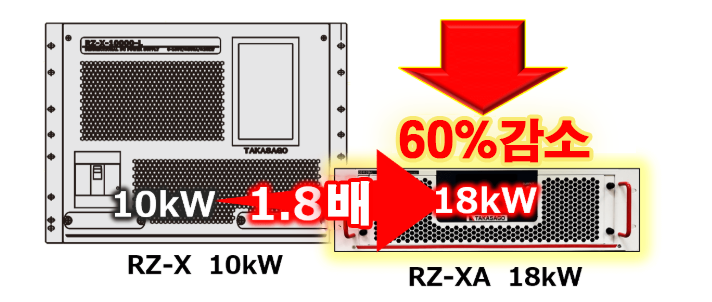

 2. 공간 절약

본체 높이를 기존 모델(HX‑S‑G 12kW) 대비 약 60% 줄였습니다. 또한 출력 전력도 10kW→18kW로 1.8배의 출력 용량을 구현했습니다. 이를 통해 랙을 구현할 때 공간 절약이 가능하고, 출력 용량 UP도 실현할 수 있습니다.

 3. 고신뢰성, 내구성

주변 온도 50℃에서 전력 전부 가동 및 2년 제품 보증 등 높은 내구성을 제공합니다.

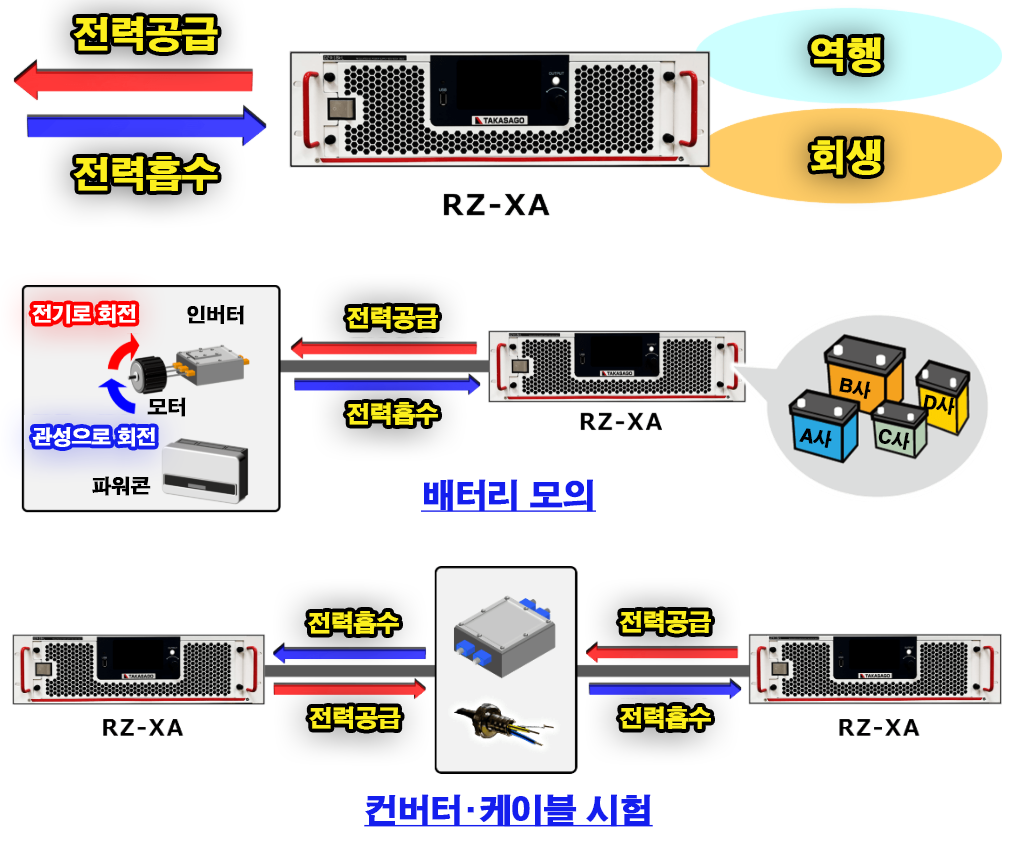

 4. 양방향 직류 전원

전력 공급(동력)과 전력 흡수(회생) 기능을 겸비한 양방향 직류 안정화 전원입니다. 배터리 모의 등, 양방향 전력을 흐르게 하는 시험에 활용할 수 있습니다.

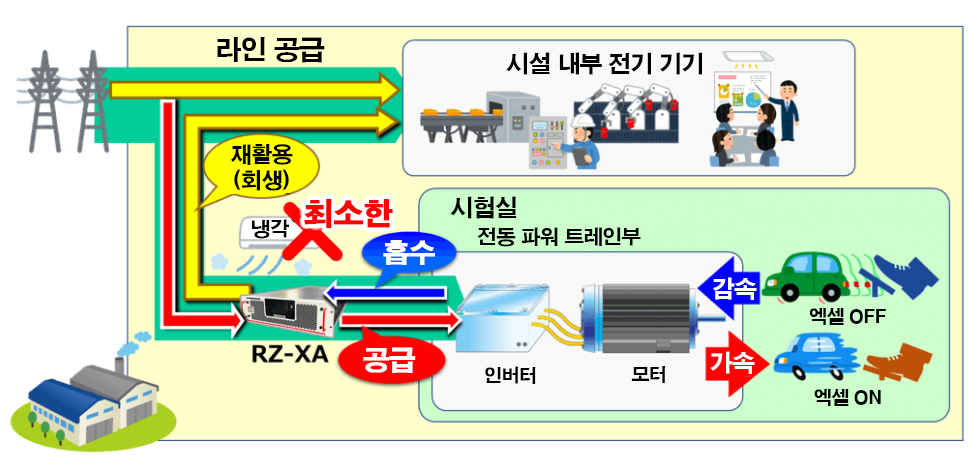

 5. 전력 회생 기술

흡수한 전력을 전력 시스템에서 재활용해 전력 사용량을 억제하고, 방열 설비 비용을 절감함으로써 탄소 중립에 기여합니다.

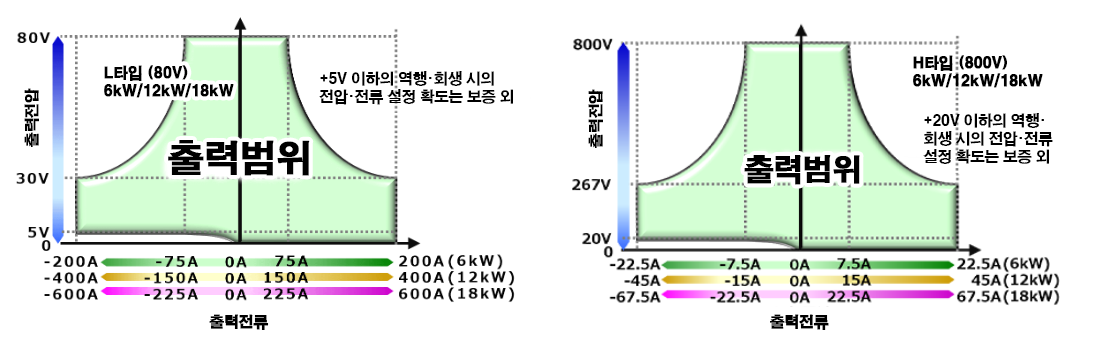

 6. 줌 기능

최대 전력 범위 내에서 출력 전력을 가변적으로 조절할 수 있습니다. 이를 통해 고정 범위 전원을 여러 대 커버할 수 있습니다. 또한 출력 제한(리밋) 기능을 통해 출력 전압, 출력 전류, 출력 전력의 제한을 설정할 수 있습니다.

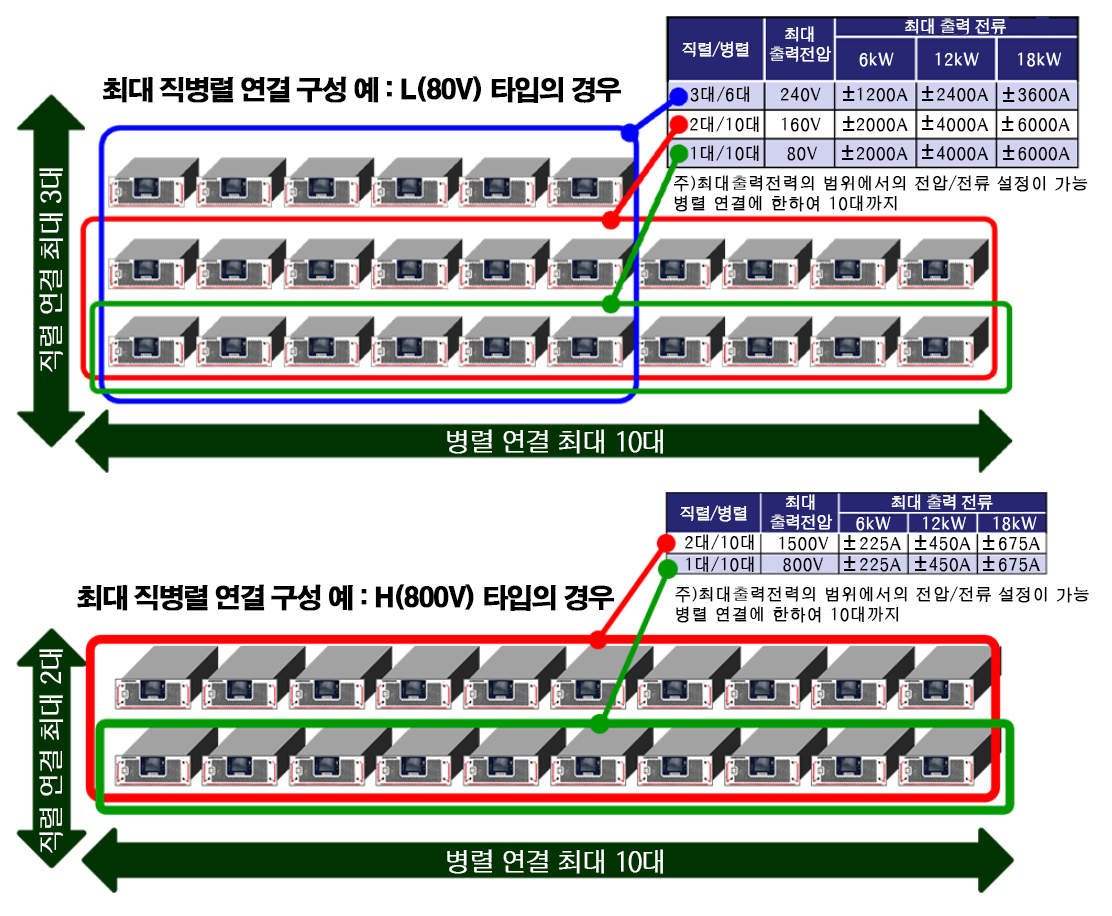

 7. 플렉시블 연결 직렬 연결 L(80V) 3대, H(800V) 2대 / 병렬 연결 10대를 지원

직렬 병렬 연결을 통해 최대 전력 360kW까지 출력할 수 있습니다. (RZ‑XA‑18k 20대 구성 시)

또한, 병렬 연결만 동일 전압대 기종 간 혼합 연결이 가능.

따라서 L(80V) 타입과 H(800V) 타입을 혼용할 수 없습니다.

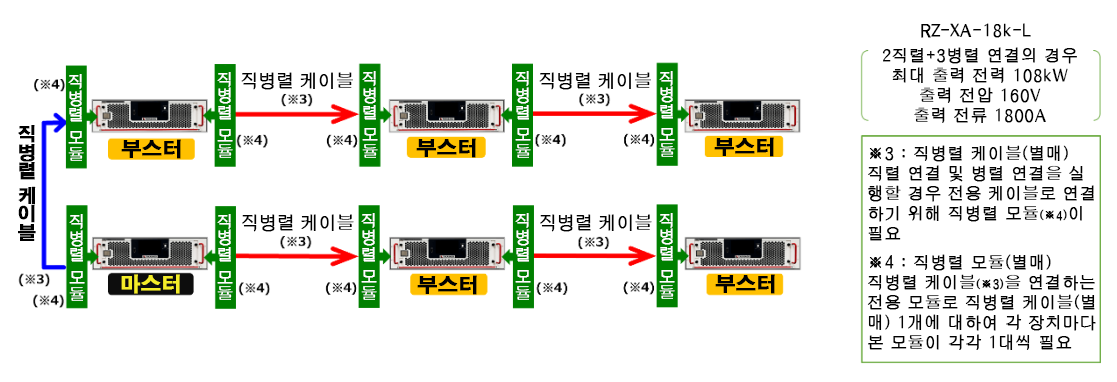

 8. 직렬·병렬 연결을 자동 인식해 최적의 전력 공급을 손쉽게 제공

당사만의 직렬·병렬 연결 자동 인식을 통해 손쉽게 용량을 UP할 수 있습니다. 직렬·병렬 케이블(별도 판매)로 연결하면 직렬·병렬 연결 상태와 대수를 자동으로 인식해 마스터 기기에서 여러 대의 DZ‑X를 한 번에 제어할 수 있습니다.

동일 전압대 기종이라면 혼용이 가능합니다.

 9. 전압·전류 변화 속도를 제어하는 「슬루율 기능」

정전압(CV) 동작이나 정전류(CC) 동작에 따른 상승률·하강률을 독립적으로 설정해 변화를 줄 수 있으며, 오버슈트와 같은 급격한 변화를 억제하거나 점진적으로 가변시켰을 때의 평가 등 다양한 상황에서 활용할 수 있습니다.

* 주의 : 설정값은 본체 내부에서만 적용 가능한 값이며, 전압·전류의 가변 설정값이 크거나 설정 시간이 짧은 경우, 혹은 연결 부하 조건에 따라 실제 기대하는 출력이 나오지 않을 수도 있습니다.

 10. USB 메모리 패턴 운전

본체 내부 메모리를 이용한 단일 패턴 운전(5줄)과 USB 메모리 연결을 이용한 패턴 운전(700만 줄)을 지원했습니다. 이로써 PC 등 주변기기가 필요 없으며, 장시간 평가 시험(예: 100msx700만 행인 경우 약 194시간 등 다양한 상황에서 이용할 수 있습니다.

또한, 여러 USB 메모리에 각각 다른 시험 데이터를 준비하고 USB 메모리를 교체함으로써, 서로 다른 시험을 손쉽게 전환하여 수행할 수 있습니다.

 11. 최신 펌웨어 제공

USB 포트를 이용한 펌웨어 버전업(※1) 외에도, WEB 서버 기능을 통해 WEB 브라우저(※2)를 사용해 LAN을 경유한 버전업(※1)이 가능하므로, 고객이 언제나 최신 펌웨어로 업데이트하여 이용할 수 있습니다.

※1: 펌웨어 버전 업그레이드가 발생할 경우, 당사 WEB 사이트에 공개합니다.

※2: 권장하는 WEB 브라우저는 Microsoft Edge

* 주의 : USB 메모리 1개에 대하여, 1개의 시험 패턴 파일을 저장하지 않습니다. 따라서 복수의 시험을 시행할 경우에는, 매회 USB 메모리에 시행할 패턴 파일을 덮어써서 이용하거나, 시행하고 싶은 시험수 만큼의 USB 메모리의 준비가 필요합니다.

 12. 조작성 향상

터치패널과 다이얼 두 가지로 조작을 집중시켜(출력 ON/OFF 버튼 제외) 조작성과 가시성을 크게 향상시켰습니다.

 13. WEB 서버 기능

WEB 서버 기능이 탑재되어 있어 네트워크 상의 PC 등 WEB 브라우저를 통해 직류 안정화 전원 본체에 접근할 수 있는 환경이라면, 어디서든 직류 안정화 전원 본체에 로그인하여 설정, 출력 제어, 패턴 운전 제어, 출력 모니터, 가동 시간 등 장비 정보를 실행할 수 있습니다.

 14. 메일 통지 기능

SMTP를 지원하며, SMTP 서버와 메일을 수신할 수 있는 환경이라면 모바일, PC 등 단말기에서 본체의 알람 알림(※)을 수신할 수 있어 장비의 이상 상태를 항상 파악할 수 있습니다.

※: 주요 알람은 과전압, 과전류, 과전력, 과온도, 직렬·병렬 케이블 통신 이상 등

 15. 내부 저항 가변 기능

내부 저항 가변 기능은 배터리와 유사한 출력 특성을 재현합니다.

주의: 직선적인 동작에만 적용됩니다. 과도 현상의 근사에는 적합하지 않습니다.

 16. 안전성

과전압·과전류·과온도 감지, 기타 알람 감지와 알람 기록, 화면 잠금 외에도 비상 정지 버튼 박스(옵션)을 서포트 합니다.

 17. 보수성

장치 가동 누적 시간을 본체 내부에 저장하고, 전면 모니터에서 확인할 수 있습니다. 이를 통해 장비의 보수·점검 시기와 부품(FAN, 콘덴서, 소모품 등) 교체 시점을 가늠할 수 있어, 장기간에 걸쳐 전원을 안전하게 사용할 수 있습니다.
