[TAKASAGO] 직류 안정화 전원 DZ-X 시리즈

 1. 직류 안정화 전원의 본질을 추구한 고정밀·저노이즈 설계

단순함을 컨셉으로 직류 안정화 전원에서 요구되는 높은 출력의 안정화와 중요한 과도 응답성을 제공했으며, 노이즈 억제 등 업계 최고 수준을 구현했습니다.

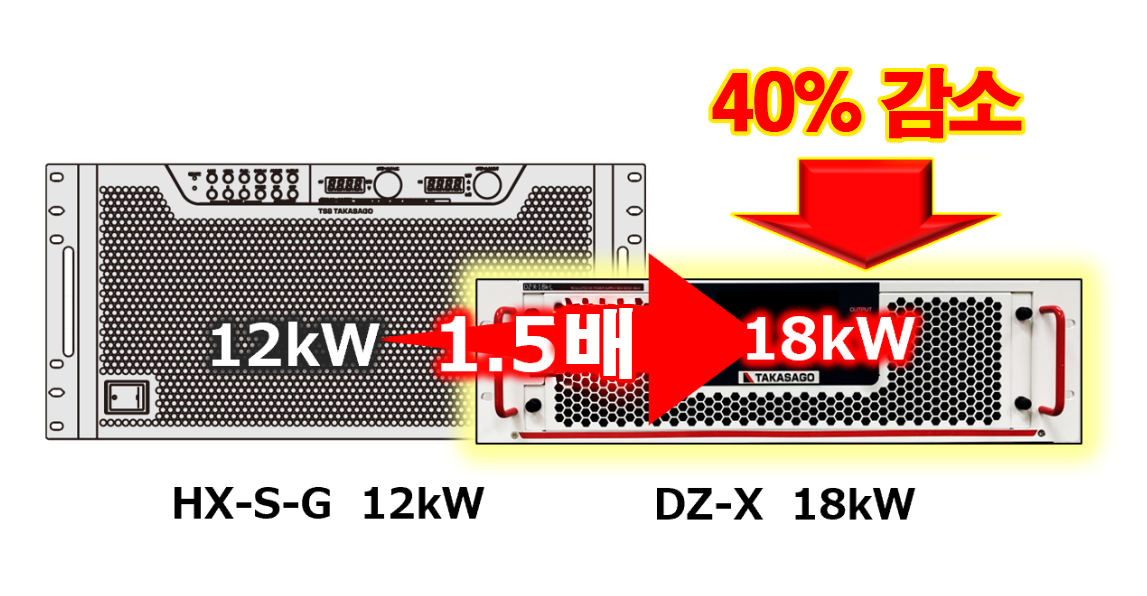

 2. 18kW 대용량화와 랙 설치 시 공간 절약을 동시에 실현

본체 높이를 기존 모델(HX‑S‑G 12kW) 대비 약 40% 줄였습니다. 또한 출력 전력도 12kW→18kW로 1.5배의 출력 용량을 구현했습니다. 이를 통해 랙을 구현할 때 공간 절약이 가능하고, 출력 용량 UP도 실현할 수 있습니다.

 3. 주변 온도 50℃의 고온 환경에서도 풀 파워를 유지하고, 장시간 운전에도 견디는 높은 신뢰성

주변 온도 50℃에서도 전력 전부를 사용해 안정적으로 작동하며, 높은 내구성과 신뢰성을 갖추고 있습니다.

또한 안심할 수 있는 2년 보증을 제공하고 있습니다.

 4. 터치패널과 다이얼을 결합한 직관적인 조작성

조작 방식을 터치패널과 다이얼에 결합해 전원 제어부터 메뉴 선택, 세밀한 설정 조정까지 일련의 작업을 부드럽고 확실하게 수행할 수 있습니다. 오작동을 방지하면서 누구나 편리하게 사용할 수 있는 조작 환경을 제공합니다.

 5. 전원 이상 시 감지·보호 기능과 비상 정지 버튼을 통한 높은 안전성

과전압·과전류·과온도 등 이상을 감지하고 보호하는 기능 외에도 알람 알림, 이력 관리, 화면 잠금 기능을 통해 안전성을 높였습니다. 또한 비상 정지 버튼 박스(옵션)도 지원해, 만일의 경우에도 안심하고 운용할 수 있습니다.

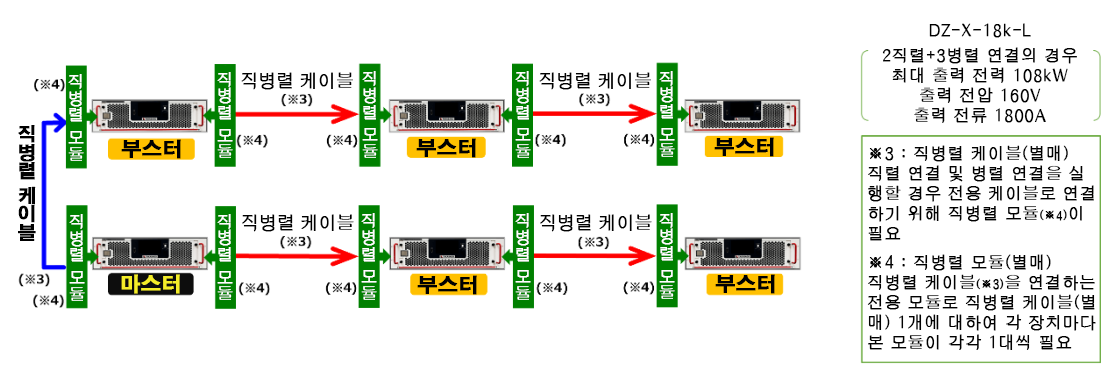

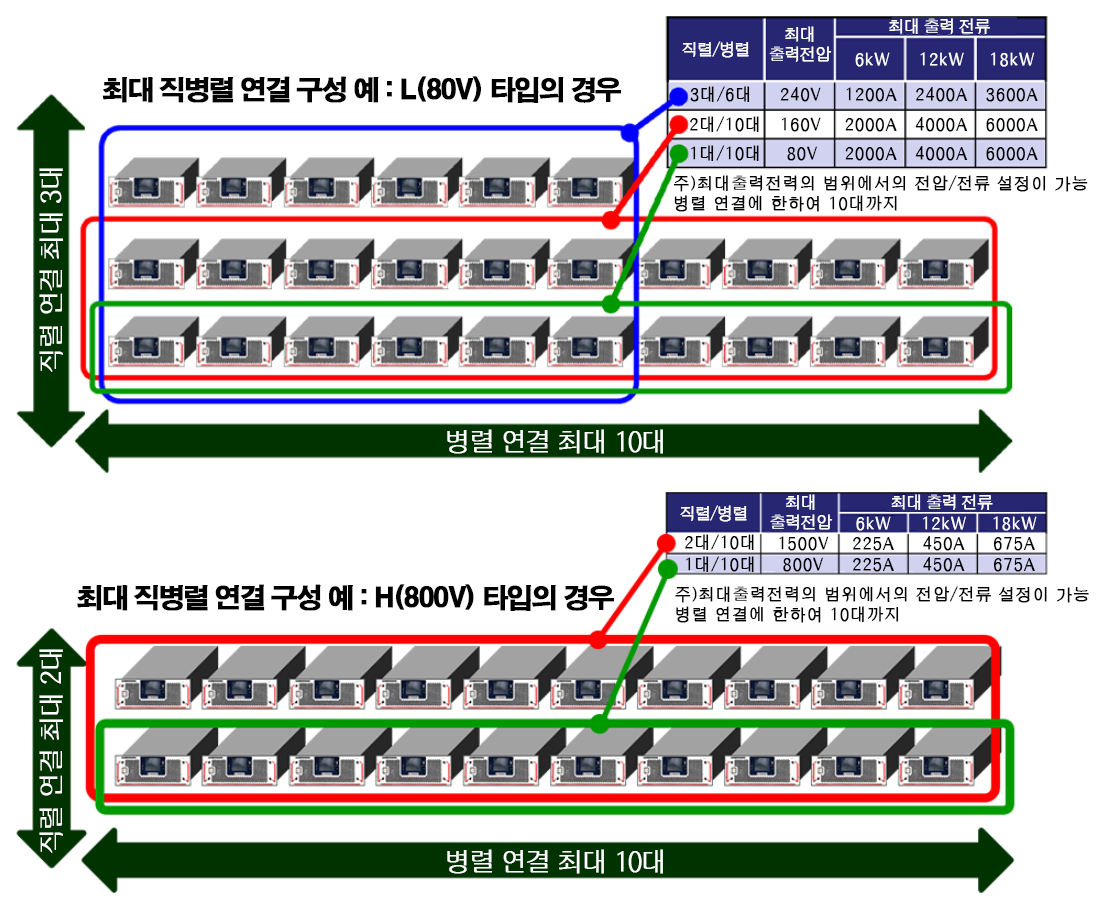

 6. 직렬·병렬 연결을 자유롭게 조합해 최대 360kW까지 확장 가능

직렬·병렬 연결을 자유롭게 조합하면 최대 360kW까지 확장할 수 있으며, 직렬 연결은 L(80V) 타입에서 최대 3대, H(800V) 타입에서 최대 2대까지 지원합니다. 병렬 연결은 최대 10대까지 지원하며, 직렬과 병렬을 조합한 구성에서는 최대 20대까지 연결할 수 있습니다. DZ‑X‑18k를 20대로 구성하면 최대 360kW의 고출력을 구현합니다.

또한 병렬 연결에 한해 동일 전압대의 기종이라면 서로 다른 모델을 혼합할 수 있어, 용도에 맞는 유연한 시스템 구성을 할 수 있습니다. 단, L(80V) 타입과 H(800V) 타입을 혼용할 수는 없습니다.

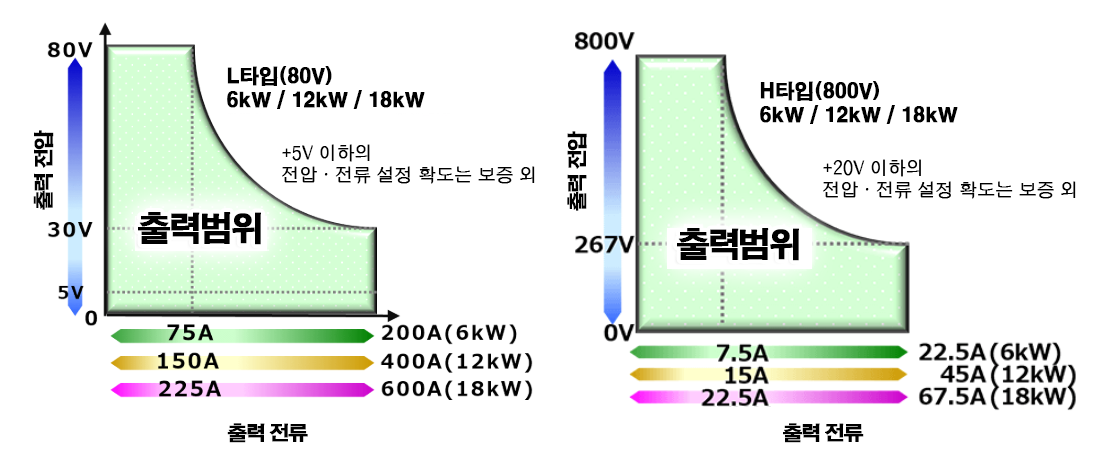

 7. 한 대로 넓은 영역을 커버하는 ‘줌 기능’과 출력 제한 기능

최대 전력 범위 내에서 출력 전력을 가변적으로 조절할 수 있습니다.이를 통해 고정 범위 전원을 여러 대 커버할 수 있습니다. 또한 출력 제한(리밋) 기능을 통해 출력 전압, 출력 전류, 출력 전력의 제한을 설정할 수 있습니다.

 8. 직렬·병렬 연결을 자동 인식해 최적의 전력 공급을 손쉽게 제공

당사만의 직렬·병렬 연결 자동 인식을 통해 손쉽게 용량을 UP할 수 있습니다. 직렬·병렬 케이블(별도 판매)로 연결하면 직렬·병렬 연결 상태와 대수를 자동으로 인식해 마스터 기기에서 여러 대의 DZ‑X를 한 번에 제어할 수 있습니다.

동일 전압대 기종이라면 혼용이 가능합니다.

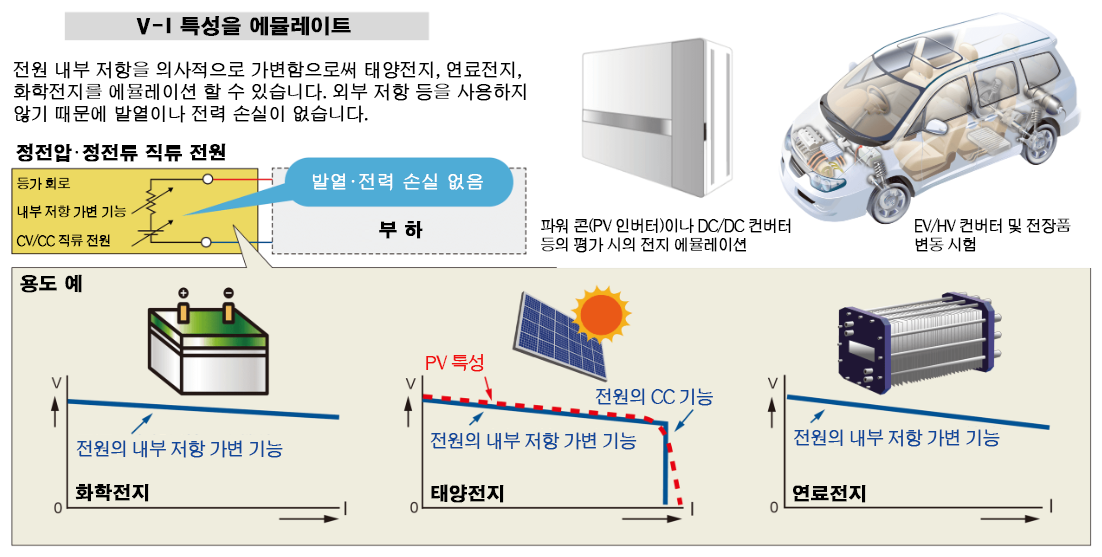

 9. 배터리 특성을 재현하는 「내부 저항 가변 기능」

내부 저항 가변 기능은 배터리와 유사한 출력 특성을 재현합니다.

주의: 직선적인 동작에만 적용됩니다. 과도 현상의 근사에는 적합하지 않습니다.

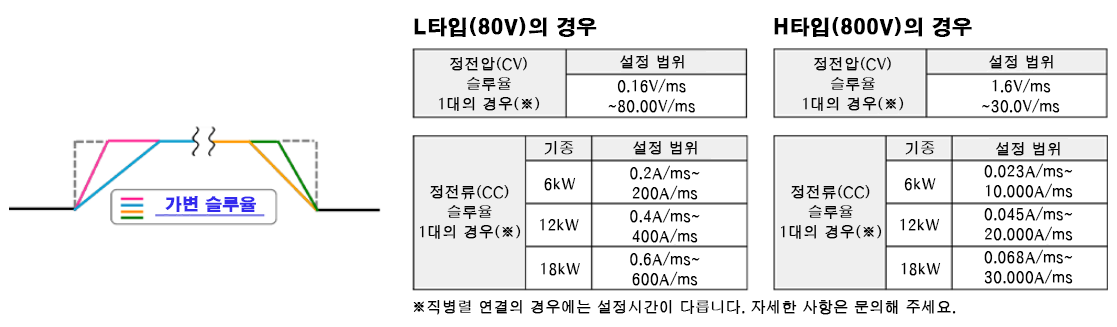

 10. 전압·전류 변화 속도를 제어하는 「슬루율 기능」

정전압(CV) 동작이나 정전류(CC) 동작에 따른 상승률·하강률을 독립적으로 설정해 변화를 줄 수 있으며, 오버슈트와 같은 급격한 변화를 억제하거나 점진적으로 가변시켰을 때의 평가 등 다양한 상황에서 활용할 수 있습니다.

* 주의 : 설정값은 본체 내부에서만 적용 가능한 값이며, 전압·전류의 가변 설정값이 크거나 설정 시간이 짧은 경우, 혹은 연결 부하 조건에 따라 실제 기대하는 출력이 나오지 않을 수도 있습니다.

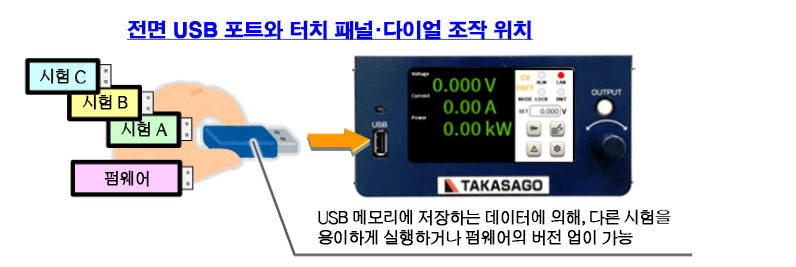

 11. 전원만으로 700만 줄의 장시간 시험이 가능한 USB 메모리 패턴 운전 기능

본체 내부 메모리를 이용한 단일 패턴 운전(5줄)과 USB 메모리 연결을 이용한 패턴 운전(700만 줄)을 지원했습니다. 이를 통해 PC 등 주변 기기가 필요 없으며, 장시간 평가 시험(예: 100msx700만 행의 경우 약 194시간) 등에 활용할 수 있습니다. 또한, 여러 USB 메모리에 각각 다른 시험 데이터를 준비하고 USB 메모리를 교체함으로써, 서로 다른 시험을 손쉽게 전환하여 수행할 수 있습니다.

 12. 네트워크와 USB 포트를 통해 손쉽게 최신 펌웨어로 업데이트 가능

USB 포트를 이용한 펌웨어 버전업(※1) 외에도, WEB 서버 기능을 통해 WEB 브라우저(※2)를 사용해 LAN을 경유한 버전업(※1)이 가능하므로, 고객이 언제나 최신 펌웨어로 업데이트하여 이용할 수 있습니다.

※1: 펌웨어 버전 업그레이드가 발생할 경우, 당사 WEB 사이트에 공개합니다.

※2: 권장하는 WEB 브라우저는 Microsoft Edge

* 주의 : USB 메모리 1개에 대하여, 1개의 시험 패턴 파일을 저장하지 않습니다. 따라서 복수의 시험을 시행할 경우에는, 매회 USB 메모리에 시행할 패턴 파일을 덮어써서 이용하거나, 시행하고 싶은 시험수 만큼의 USB 메모리의 준비가 필요합니다.

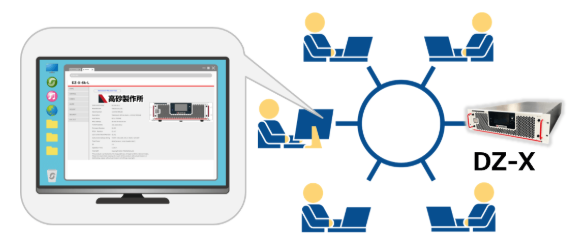

 13. 네트워크를 통해 원격 조작을 구현하는 WEB 서버 기능

WEB 서버 기능이 탑재되어 있어 네트워크 상의 PC 등 WEB 브라우저를 통해 직류 안정화 전원 본체에 접근할 수 있는 환경이라면, 어디서든 직류 안정화 전원 본체에 로그인하여 설정, 출력 제어, 패턴 운전 제어, 출력 모니터, 가동 시간 등 장비 정보를 실행할 수 있습니다.

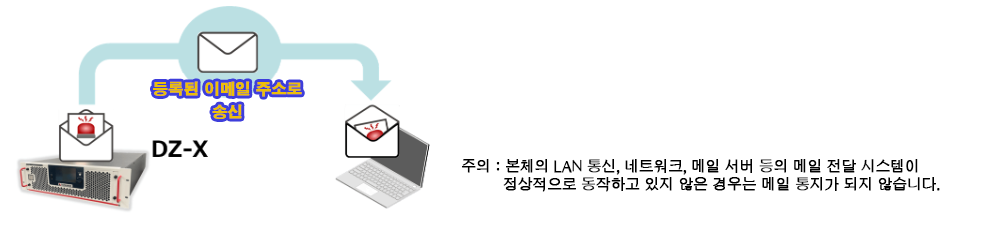

 14. 안전한 운영을 지원하는 이상 발생 시 이메일 알림 기능

SMTP를 지원하며, SMTP 서버와 메일을 수신할 수 있는 환경이라면 모바일, PC 등 단말기에서 본체의 알람 알림(※)을 수신할 수 있어 장비의 이상 상태를 항상 파악할 수 있습니다.

※: 주요 알람은 과전압, 과전류, 과전력, 과온도, 직렬·병렬 케이블 통신 이상 등

 15. 전원 보수·점검 시기의 기준이 되는 누적 가동 시간 표시

장치 가동 누적 시간을 본체 내부에 저장하고, 전면 모니터에서 확인할 수 있습니다. 이를 통해 장비의 보수·점검 시기와 부품(FAN, 콘덴서, 소모품 등) 교체 시점을 가늠할 수 있어, 장기간에 걸쳐 직류 안정화 전원을 안전하게 사용할 수 있습니다.
