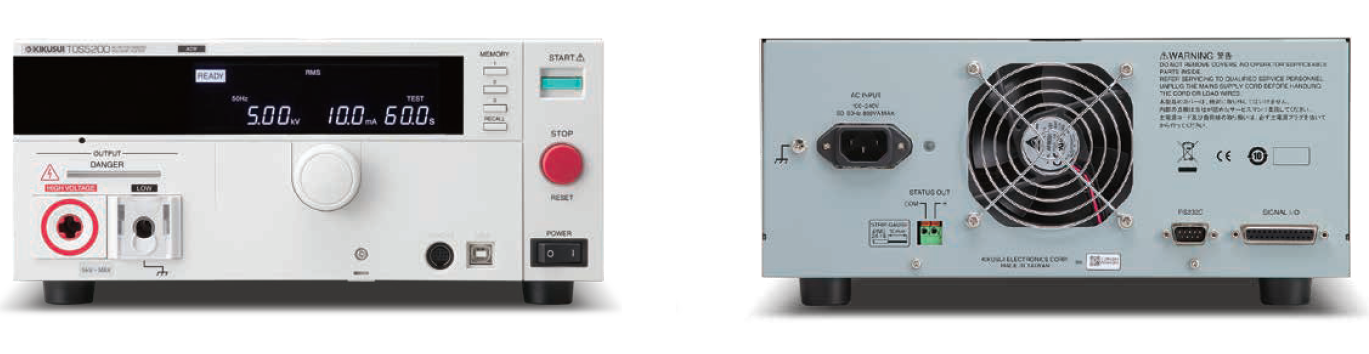

[KIKUSUI] AC 내전압 시험기 TOS5200

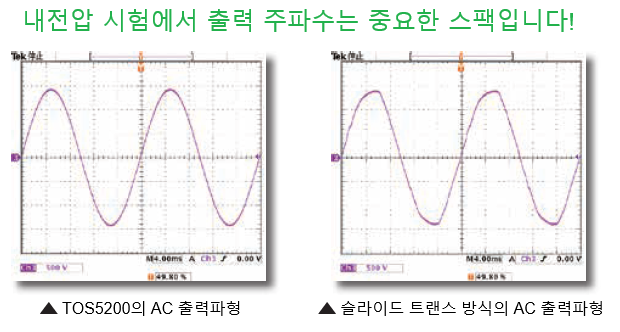

 1. 입력 전압에 영향을 받지 않는 고안정 출력!

TOS5200은 PWM 스위칭 방식으로, 입력 전압에 영향을 받지 않는 고안정 출력이 가능합니다. 종래의 슬라이드 트랜스 방식에서는 입력 전압의 변동이 출력에 영향을 주어, 정확한 시험이 어려웠습니다. 왜곡된 전압을 피시험물에 인가하는 것은 신품 불량의 원인이 되어버리는(부품 열화의 가속) 경우도 있습니다. TOS5200은 AC라인의 변동에 영향을 받지 않고 안정적인 고전압을 출력할 수 있습니다. 특히 해외 등 전압 변동이 큰 지역에서도 안심하고 안정적인 신뢰성 높은 안전한 시험이 가능합니다. 또한 출력 주파수도 50Hz/60Hz 중 선택이 가능합니다.

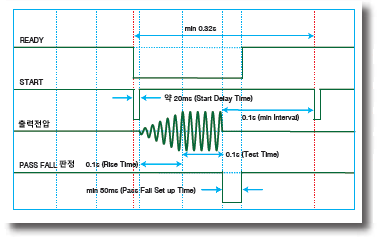

 2. 택트 타임 단축

택트 타임 단축은 생산성의 향상으로 이어집니다. 택트 타임을 줄이는 것은, 측정 응답 속도보다 빠른 시험시간에서의 측정 정확도를 극단적으로 나쁘게 하는 원인이 되는 것 때문에, 정확도에 영향을 주지 않고 택트 타임을 줄이는 것이 내전압 시험의 명제였습니다.

TOS5200에서는 0.1초부터 시간 설정이 가능하여 택트 타임을 단축시킬 수 있습니다.

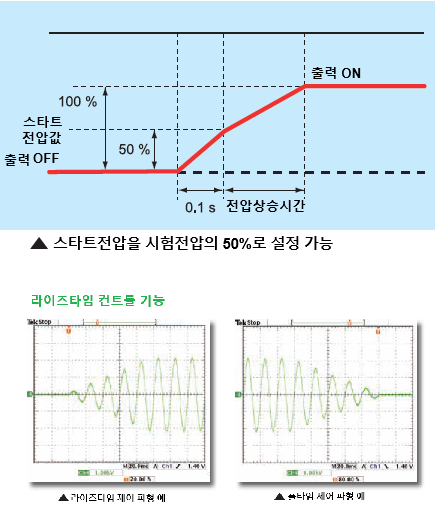

 3. 라이즈 타임 / 풀 타임 컨트롤 기능!

라이즈 타임 컨트롤 기능은, EUT(피시험물)에 필요 이상의 스트레스를 주는 것을 방지하기 위한 기능입니다. EUT의 안정성을 확인하기 위하여 내전압 시험을 실시하지만, 내전압 시험의 시험 전압은 EUT가 취급하는 전압의 5배~10배라는 매우 높은 전압을 인가합니다. 라이즈 타임없이 급격히 고전압을 인가하면 과도하게 큰 전압이 발생하여 EUT에 데미지를 줄 수 있습니다. 따라서, 각 안전규격에서는 내전압시험의 방법을 규정하고 시험전압을 서서히 규정된 전압까지 올려 시험을 실시하도록 요구하고 있습니다.

AC 내전압 시험에서는 설정 전압까지 서서히 전압을 상승시키는 라이즈 타임 컨트롤 기능을 탑재. 전압 상승 시간은 0.1s~10.0s 까지 0.1초씩 설정이 가능합니다.

AC 내전압 시험의 PASS 판정시에는, 서서히 시험 전압을 하강시킬 수 있습니다. 전압 하강 시간은 0.1s 고정(OFF도 가능)입니다.

 4. 고정밀도 · 고분해능 · 고속판정을 실행

전압계는 ±1.5% of reading(500V 이상) / 최소분해능 1V, 전류계는 ±1.5% of reading(1mA 이상) / 최소분해능 1μA와 고정확도 · 고분해능의 True RMS 계측회로를 탑재하고 있습니다. 또한, 오토레인지 기능을 탑재하여, 하한 판정 정확도도 상한 판정 정확도와 동등한 성능을 실현했기 때문에, 테스트 리드의 미접속이나 접촉 불량 등을 유효하게 검출할 수 있게 되었습니다. 또한, 시험시간 0.1초의 고속판정을 실현. 고정밀도 · 고분해능 · 고속계측 · 판정기능으로 확실한 시험을 실시할 수 있습니다.

 5. 누설 전류 설정값의 분해능 향상

TOS5200은 판정 기준값을 0.01mA~110mA까지 설정 가능합니다.

제품이나 전자부품의 실력치가 얼마나 되는지를 보다 명확하게 할 수 있습니다. 하한 판정 기준치의 감도가 높아졌기 때문에 기존 제품 이상으로 단선이나 접촉 불량 등의 검출을 정확하게 할 수 있게 됩니다. 게다가 진정한 실효치로 측정합니다.

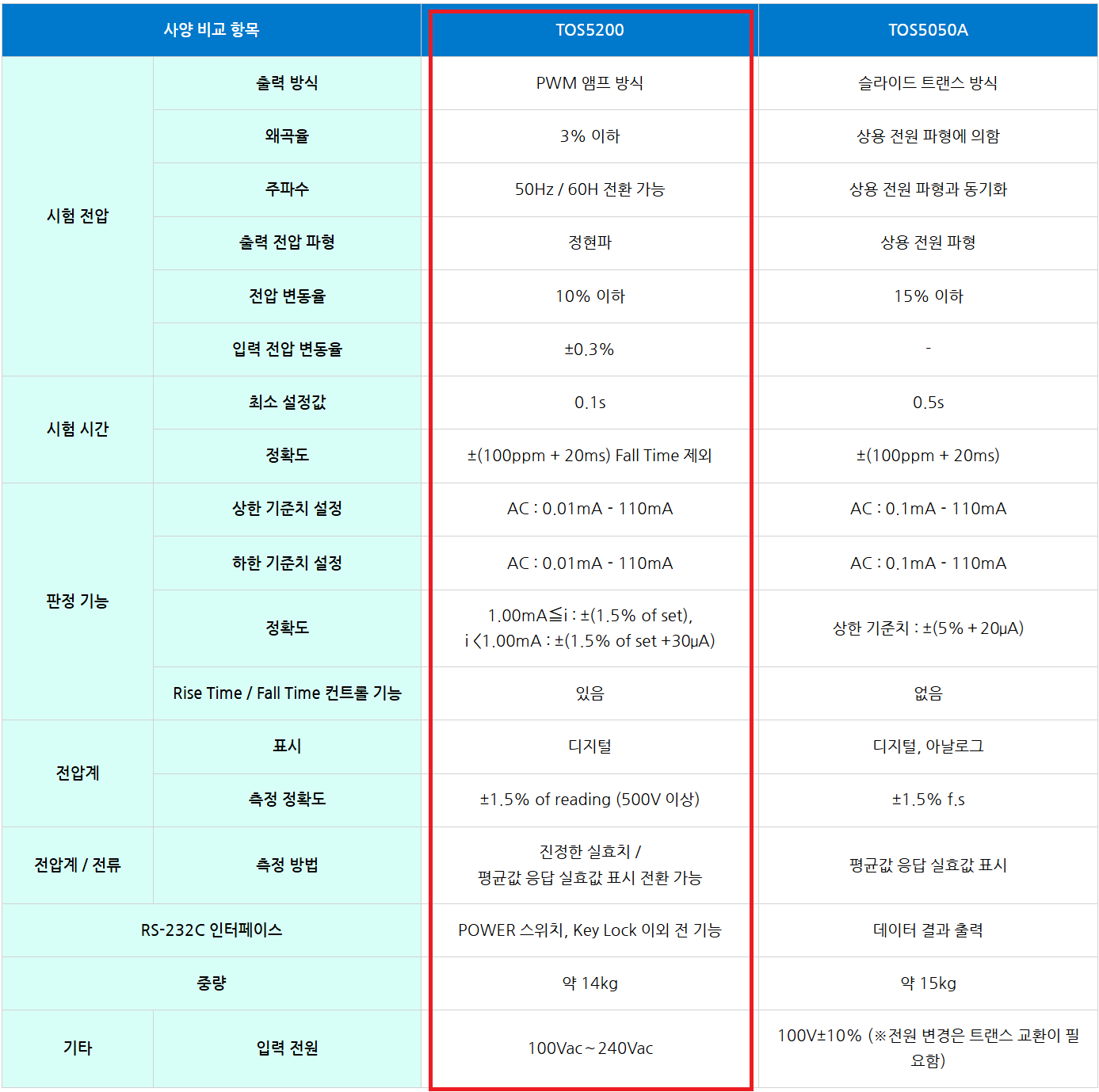

 6. 기존 제품과의 비교(TOS5050A와의 차이점)
