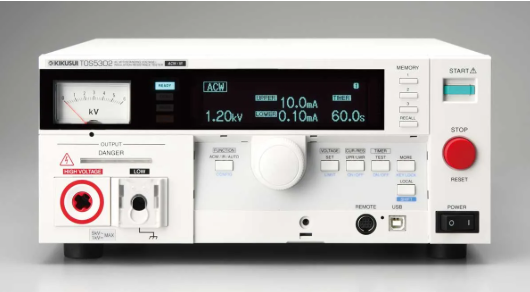

[KIKUSUI] AC 내전압·절연 저항 시험기 TOS5302

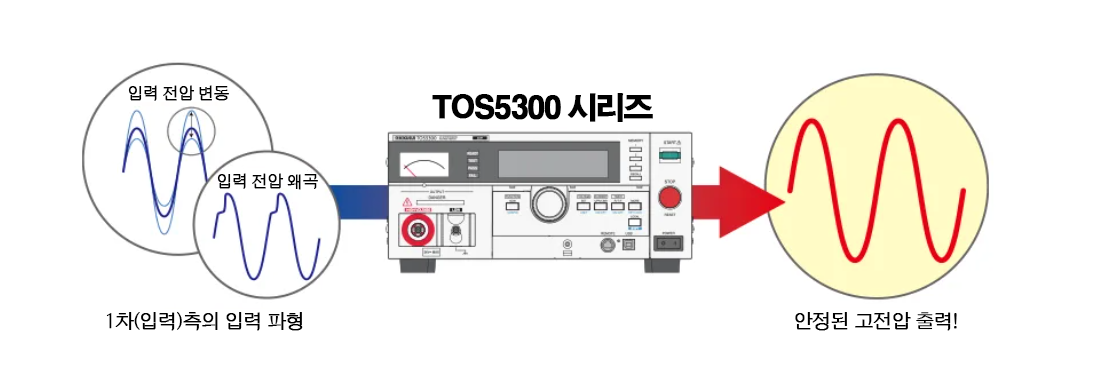

 1. 항상 안정적인 출력으로 AC 내전압 시험을 구현!(입력 전압 변동률 ±0.3%)

기존의 고전압 시험기는 슬라이드 트랜스포머를 사용하여 AC 입력 전압을 승압하고 출력합니다. 이 슬라이드 트랜스포머 시스템에서는 입력 전압 변동이 출력에 영향을 미쳐 시험을 제대로 수행할 수 없게 됩니다. 심지어 EUT에 인가되는 왜곡된 전압은 신제품의 고장(부품 열화 가속화)을 유발할 수도 있습니다. TOS5300 시리즈는 AC 전원 변동에 영향을 받지 않고 안정적인 고전압을 출력할 수 있는 고효율 PWM 증폭기를 탑재하여 전압 변동이 심한 지역에서도 안전하고 안정적이며 신뢰성이 높은 시험을 안심하고 수행할 수 있습니다.

 2. 고정밀 · 고분해능(고해상도) · 고속판정을 구현

전압계는 ±1.5% of reading(500V 이상)/최소 분해능1V, 전류계는 ±1.5% of reading(1mA 이상)/최소 분해능 1μA와 고확도·고분해능의 Tr ue RMS 계측 회로를 탑재하고 있습니다. 또한 오토레인지 기능을 탑재하여, 하한 판정확도도 상한 판정확도와 동등한 성능을 구현했기 때문에, 테스트 리드의 미연결이나 접촉 불량 등을 효과적으로 감지할 수 있게 되었습니다. 또한 시험 시간 0.1초의 고속 판정을 구현. 고정밀·고분해능·고속계측·판정기능으로 확실한 시험을 수행할 수 있습니다.

 3. 생산 현장에서의 오작동을 방지하는 패널 커버

전자기기의 생산 라인이나 검사 라인의 작업자는 전문 기술자가 아닌 경우가 많아, 모르는 사이에 설정을 바꾸거나 실수로 조작할 가능성이 높습니다. 이를 방지하기 위해 키 잠금 기능을 장비하고, 패널을 물리적으로 조작할 수 없게 하는 커버를 설치했습니다.

 4. 각국에 대응

입력 전원 변경 없이 해외 공장에서도 그대로 사용할 수 있습니다. 또한 출력 주파수를 선택할 수 있어, 입력 측 전원 환경에 구애받지 않습니다. 주파수 50Hz/60Hz의 안정적인 시험 전압을 공급합니다.

 5. 택트 타임 단축

택트 타임 단축은 생산성 향상으로 이어집니다. 택트 타임을 단축하는 일=측정 응답 속도보다 빠른 시험 시간에서는 측정 정확도가 크게 떨어지는 것이 내전압 시험의 과제였지만, TOS5300 시리즈에서는 0.1초부터 설정이 가능해졌습니다.

 6. 안전성과 기능성을 높인 출력 단자

실제 사용되는 현장의 환경 및 작업자의 안전을 고려하여, HIGH 측 출력 단자를 조작부에서 가장 먼 곳에 배치했습니다. 회전 메커니즘으로 케이블의 꼬임(단선)을 방지합니다. 반면 LOW 단자도 본체 측에 잠금 메커니즘을 두어 LOW 측 테스트 리드의 금속 부품을 없애 테스트 리드가 손상되기 어렵게 만들었습니다. 이러한 출력 단자의 돌출부를 없애면 이동 중 등에 의한 갑작스러운 파손을 방지할 수 있습니다. 또한 시험 대상과 연결 케이블이 무언가에 걸리거나 부주의한 외력이 가해질 경우, HIGH(고압) 측은 쉽게 분리되고, LOW(접지) 측은 분리되기 어려운 구조로 설계되었습니다. 오삽입을 방지하기 위해 HIGH(빨강), LOW(검정)으로 색 구분은 물론, 단자 형태도 다르게 했습니다.
