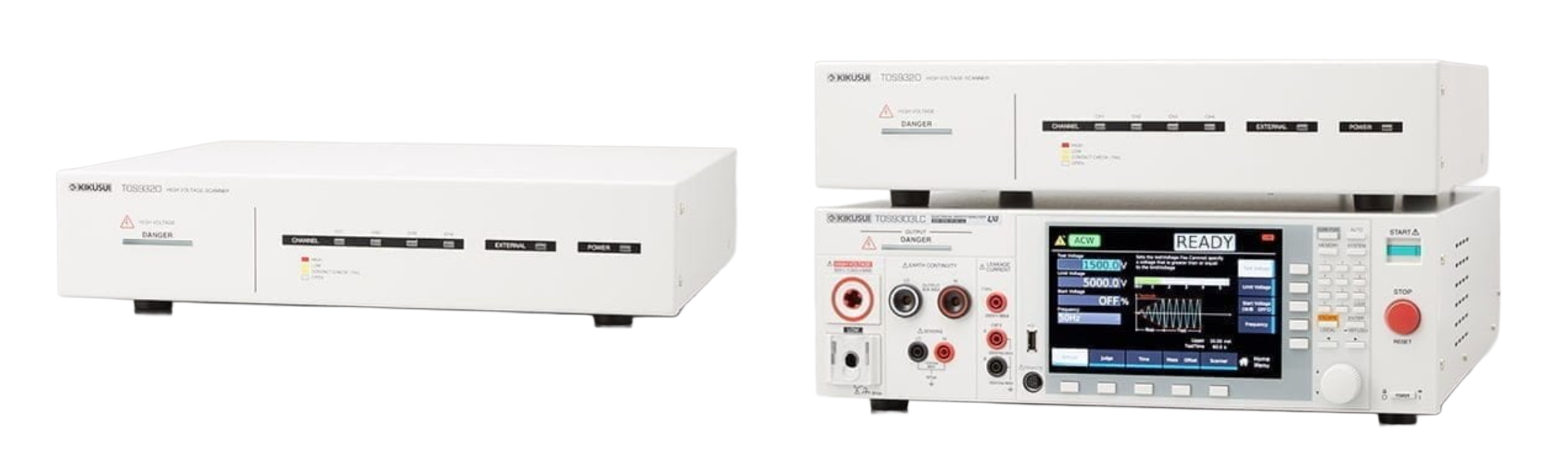

[KIKUSUI] 전기 안전 멀티 분석기 TOS9300 시리즈

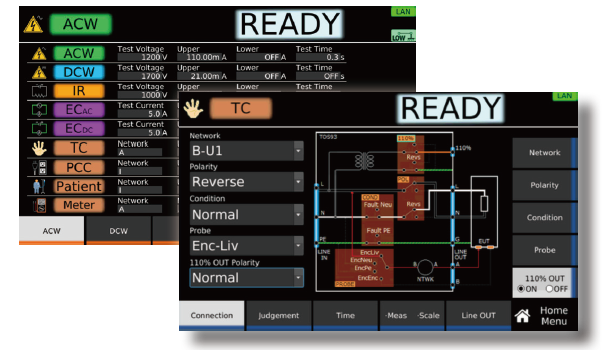

 1. 컬러 액정 디스플레이를 채택해 스타일을 새롭게!

7인치 디스플레이에 각 시험 설정값과 개요, 도면을 표시함으로써 가시성은 물론, 직관적인 조작을 구현했습니다.

 2. 10KEY 배치를 통한 조작성 향상

로터리 노브 스위치에 추가로 10KEY를 새롭게 장착. 설정값을 직접 입력으로 설정 가능. 또한 전면 패널의 USB 커넥터 키보드를 연결하면, 키보드*에서 숫자/문자를 입력할 수 있습니다.

(*사용가능한 키보드는, 106 또는 109 일본어 키보드 및 101 또는 104 영어 키보드입니다.)

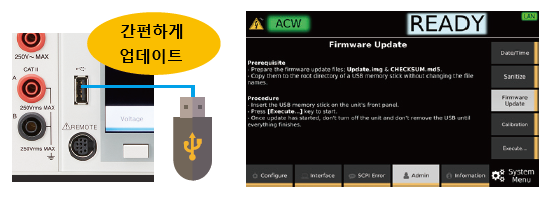

 3. USB로 펌웨어 업그레이드가 가능

본 제품의 펌웨어는 보유하고 있는 USB 메모리를 사용해 간편하게 업데이트 할 수 있습니다.

업데이트 파일은 KIKUSUI 홈페이지에서 다운로드 할 수 있습니다.

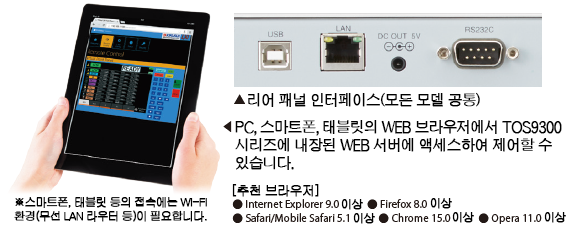

 4. LAN(LXI), USB, RS232C를 표준 장비

LAN(LXI), USB2.0, USB‑TMC 준거 USB와 RS232C 인터페이스를 기본 장착하고 있습니다.

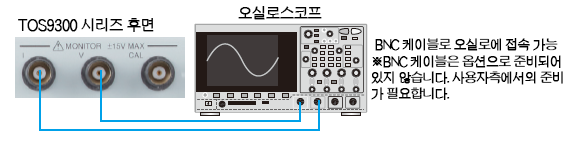

 5. I/V 모니터 단자(아날로그 모니터)

후면 패널의 I/V 단자에서 출력되는 신호에 의해, 커런트 센서와 고전압 플로브를 사용하지 않고, 내전압 시험 중의 전류 파향/전압 파형을 오실로스코프에서 확인할 수 있습니다.

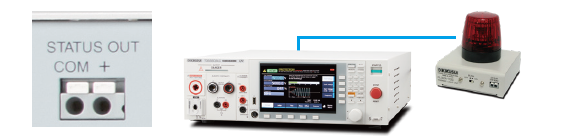

 6. STATUS OUT 커넥터

후면 패널의 STATUS 커넥터에서 옵션 경고등 유닛(PL02A-TOS)으로 신호가 출력됩니다. 고전압 출력 중이거나 시험 NG 상태일 때 경고등 등을 연결해 구동할 수 있습니다.

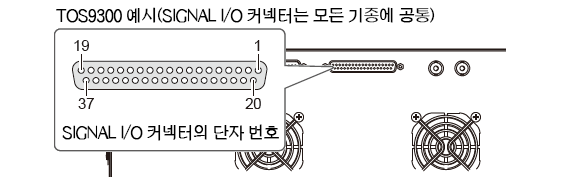

 7. SIGNAL I/O 커넥터

리어 패널에는 스타트/스톱 조작과 신호출력을 갖춘 SIGNAL I/O를 탑재하고 있습니다.

 8. 월드 와이드 대응

●전세계에서 사용 가능!

입력 전원을 변경하지 않아도 해외 공장에서도 그대로 사용 가능

● 출력 주파수 선택 가능!

입력 측 전원 환경에 의존하지 않음

주파수 50Hz/60HZ의 안정적인 시험 전압을 공급

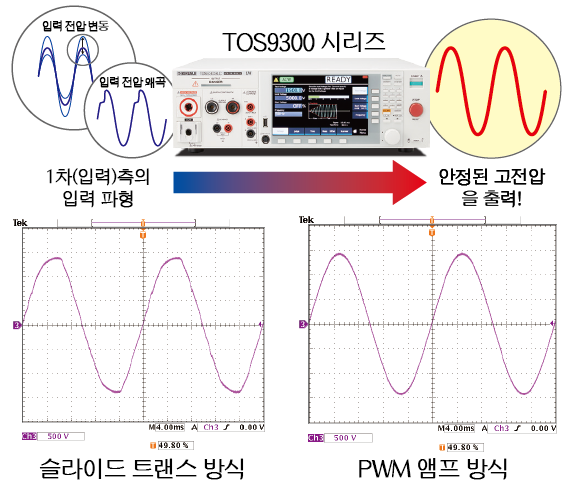

 9. 안정적인 AC 내전압 시험을 구현! [입력 전압 변동률 ±0.3%]

일반적인 내전압 시험기는 AC 라인의 입력 전압에 대해 슬라이드 트랜스를 사용해 승압한 뒤 출력합니다. 이 슬라이드 트랜스 방식은 입력 전압의 변동이 출력에 영향을 미치기 때문에, 정확히 시험하지 못할 경우가 있습니다. 왜곡된 전압을 시험 대상 부품에 인가하면 부품 불량의 원인이 되거나(부품 열화가 가속되는) 경우도 있습니다.

TOS9300 시리즈는 고효율 PWM 앰프를 내장하고 있어 AC 라인 변동에 영향을 받지 않는 안정적인 고전압을 출력할 수 있으므로, 전압 변동이 큰 지역에서도 「안심」하고 「안정」된 신뢰성 높은 「안전」한 시험이 가능합니다.

 10. 고정밀·고분해능·고속 판정을 실현

전압계는 ±(1.2 % of reading +5V)/최소 분해능 0.1 V, 전류계는 ±(1% of reading + 2 μA / 최소 분해능 1 μA 고정밀·고해상도 True RMS 측정 회로를 탑재하고 있습니다. 또한 자동 범위 기능을 탑재해 하한 판정 정확도도 상한 판정 정확도와 동등한 성능을 구현했기 때문에, 테스트 리드의 미연결이나 접촉 불량 등을 효과적으로 감지할 수 있게 되었습니다. 또한 시험 시간 0.1초의 고속 판정을 구현. 고정밀·고해상도·고속 측정·판정 기능으로 확실한 시험을 수행할 수 있습니다.

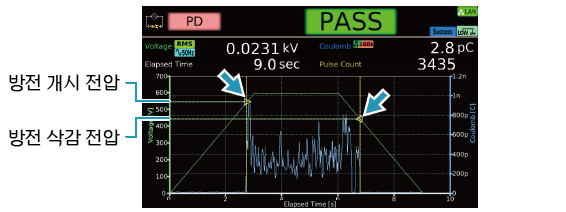

 11. 부분 방전 시험에 대응(TOS3901PD)

미세한 부분 방전을 관측함으로써 내전압 시험으로는 알 수 없는 절연재 내부의 열화와 수명에 영향을 미치는 잠재적인 불량을 발견할 수 있습니다.

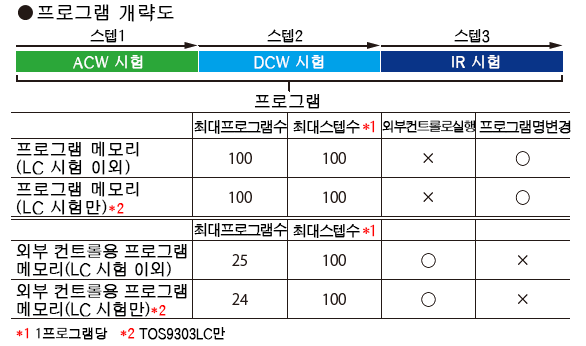

 12. 자동 시험이 가능

미리 설정한 시험을 조합해 연속적으로 실행할 수 있습니다. 자동 시험은 프로그램과 단계로 구성됩니다. 프로그램은 단계들의 집합체입니다. 한 단계 마다 하나의 시험을 설정할 수 있으며, 단계 1부터 하나씩 오름차순으로 실행됩니다. 마지막 단계가 끝나면 프로그램이 종료됩니다.

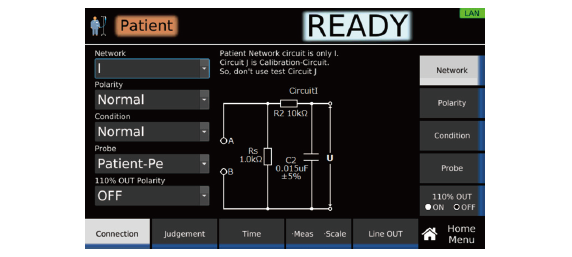

 13. 접촉/보호 도체/환자 누설 전류 시험에 대응(TOS9303LC)

일반 전기 기기 뿐만 아니라 의료 기기의 각종 누설 전류 시험(PatientCurrent)에도 대응합니다. 또한 네트워크(시험에 사용되는 측정 회로망)도 손쉽게 설정할 수 있습니다.

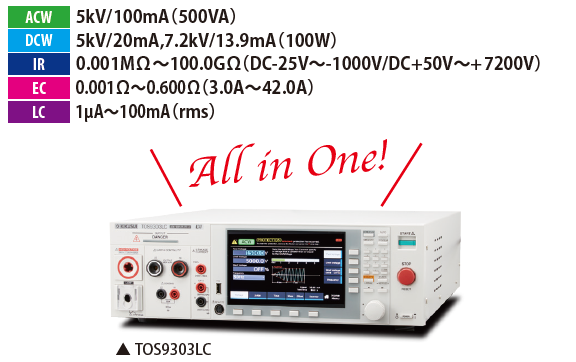

 14. 전기 안전 규격 시험이 1대로 가능(TOS9303LC)

AC/DC 내전압 시험, 절연 저항 시험, AC/DC 접지 전도 시험, 누설 전류 시험 등 모든 기능을 탑재한 TOS9303LC는 한 대로 전기 안전 규격 적합성 시험이 가능. 접촉 전류, 보호 도체 전류, 환자 누설 전류 시험에도 대응.

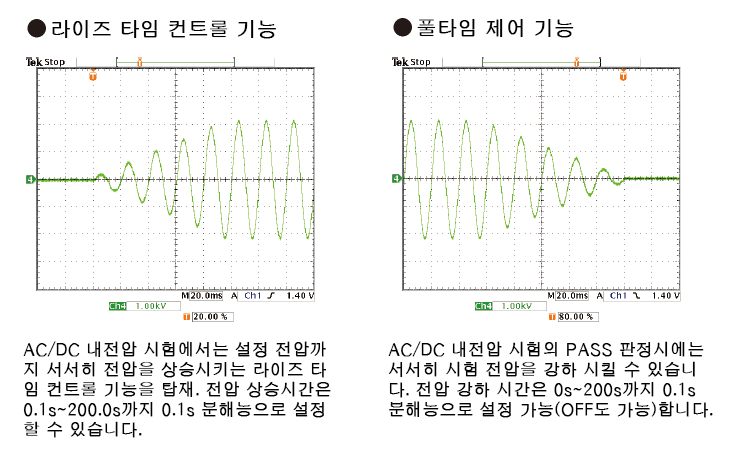

 15. 라이즈 타임/풀 타임 제거

인가 전압을 시간 제어하여 시험 대상에 과도한 스트레스를 주는 것을 방지합니다.

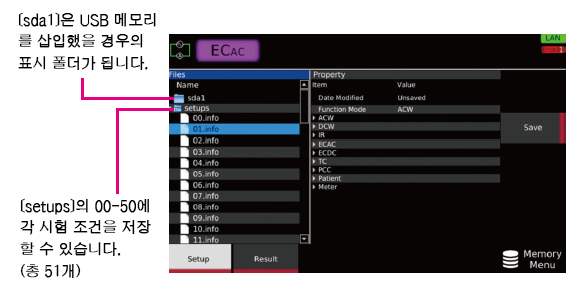

 16. 메모리 기능으로 간편 설정

자동 시험 프로그램 기능에 의한 조합 시험 메모리와는 별도로, 읨의로 설정한 시험조건과 선택된 시험 모드의 종류를 본체 메모리나 USB 메모리에 최대 51개까지 저장할 수 있습니다.

시험 시작을 번거로움 없이 원활하게 실행할 수 있습니다.
