[KIKUSUI] 인텔리전트 바이폴라 전원 PBZ 시리즈

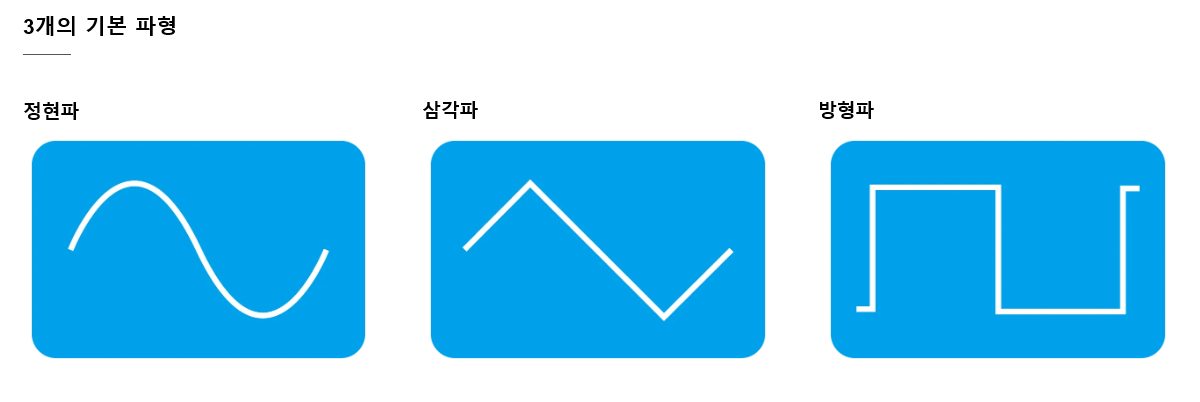

 1. 파형 생성 기능

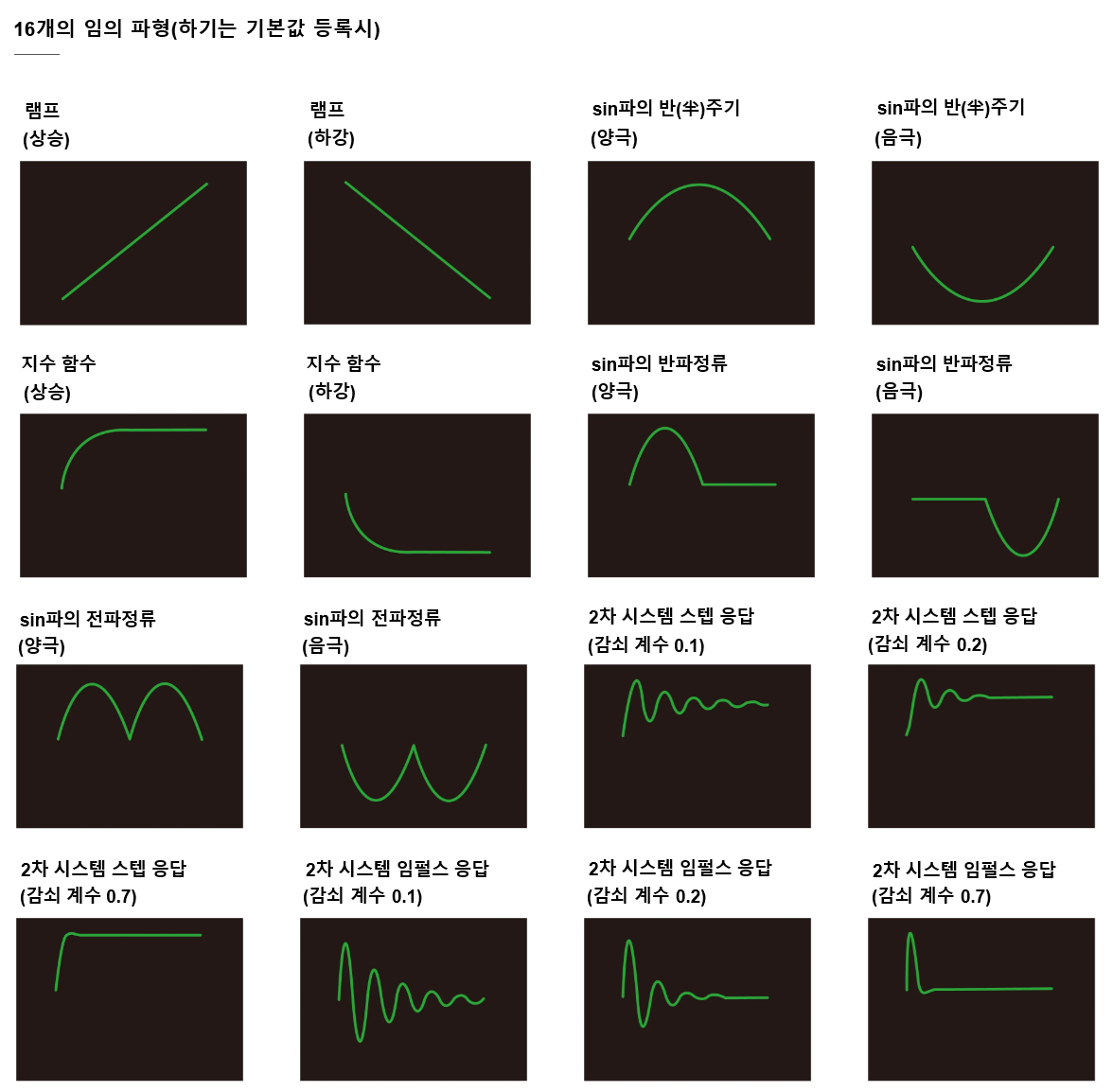

PBZ 시리즈는 사인파, 방형파, 삼각파의 기본 파형에 덧붙여, 16파형까지 등록할 수 있는 임의 파형 발생 기능을 장비하고 있습니다. 이들은 진폭, 주파수, 시작 위상, 주파수 스윕, 방형파 듀티의 설정이 가능합니다.

임의의 16파형은 자유롭게 편집할 수 있고, 독자적으로 편집 작성한 파형을 등록해서 간단하게 호출하여 사용할 수 있습니다.

또한, 시퀀스 기능에서는 각 파형을 1스텝으로 설정할 수 있고, 최대 1024 스텝을 16개 프로그램으로 설정 가능합니다.

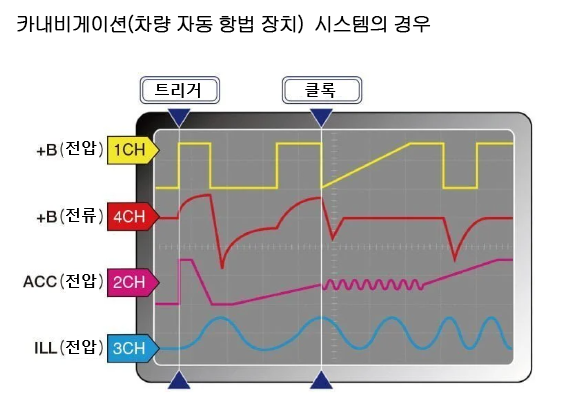

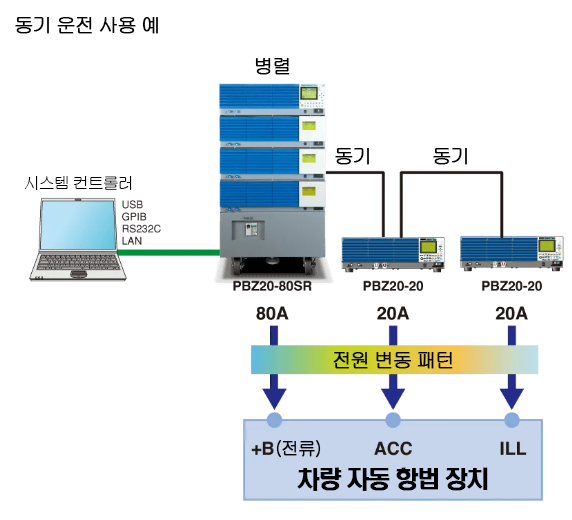

 2. 동기 운전 기능(트리거 동기, 클록 동기)

PBZ를 여러 대 사용하여, 시퀀스를 실행하는 경우에 각 전원 출력의 동기를 취하는 기능입니다.

이에 따라 장시간 시퀀스를 실행해도 시간적인 오차가 발생하지 않습니다.

 3. 시퀀스 기능

정현파, 삼각파, 방형파의 기본 파형 및 16개 임의 파형도 1스텝으로 설정할 수 있으므로 복잡한 시퀀스도 간단하게 작성할 수 있습니다.

시퀀스는 1024스텝으로 구성됩니다.

이 스텝을 조합한 단위가 프로그램이고, 최대 16개 프로그램으로 분할하여 설정할 수 있습니다.

시퀀스의 실행은 프로그램 단독 실행은 물론, 스크립트 기능에 따라 프로그램을 자유롭게 조합해서 실행할 수 있습니다.

 4. 병렬 운전 기능(동일 모델 2대, 최대 5대)

출력 전류를 확장하는 기능입니다. 필요한 전류값에 맞춰, 병렬 연결로 대응합니다. 동일 모델에서 표준 2대, 옵션인 병렬 운전 키트를 사용하면 사용자가 간단하게 설정할 수 있습니다.

 5. 유니폴라 모드

본 제품 특유의 기능입니다. 전압이 단일 극성이므로 유니폴라 모드라고 합니다.

유니폴라 전원은 전류가 단일 방향이지만, 유니폴라 모드는 전류를 양방향(소스, 싱크)으로 흘려보낼 수 있습니다.

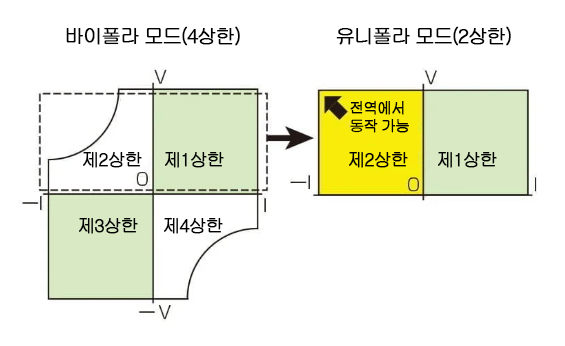

그림과 같이 전압(종축)과 전류(횡축)를 직교시킨 그래프로 표시하면, 제1상한과 제2상한의 영역(2상한)에서 동작이 가능합니다.

바이폴라 모드에서는 제2, 제4상한에 전력 제한 영역(PBZ20-20:100W, PBZ40-10:180W, PBZ60-6.7/PBZ80-5:200W)이 있지만, 유니폴라 모드에서는 제2상한 전역에서 동작이 가능합니다.

 6. 메모리 기능(사전 설정, 설정)

 7. 바이폴라/유니폴라 모드 전환

싱크 전력의 최대값

바이폴라 모드 시 : 100W(PBZ20-20)/180W(PBZ40-10)

200W(PBZ60-6.7/PBZ80-5)

유니폴라 모드 시 : 400W

 8. CV/CC 선택

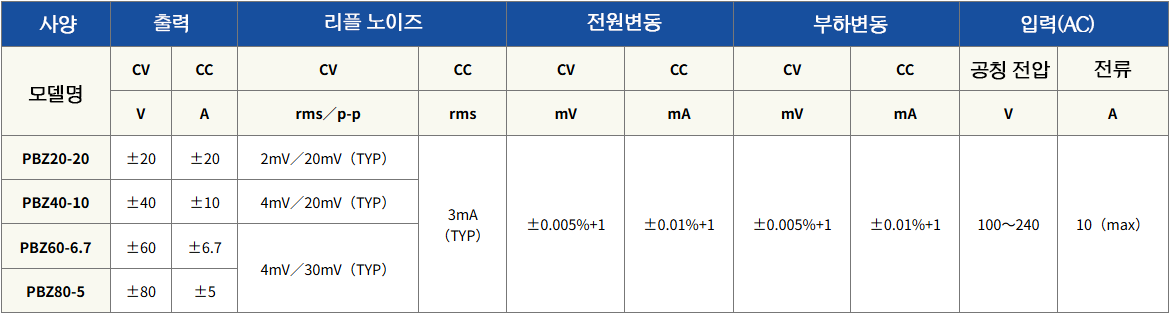

 9. 낮은 리플 노이즈(CV 모드)

각종 시뮬레이션, 펄스 구동 기기에 영향을 주지 않는 뛰어난 파형 품위

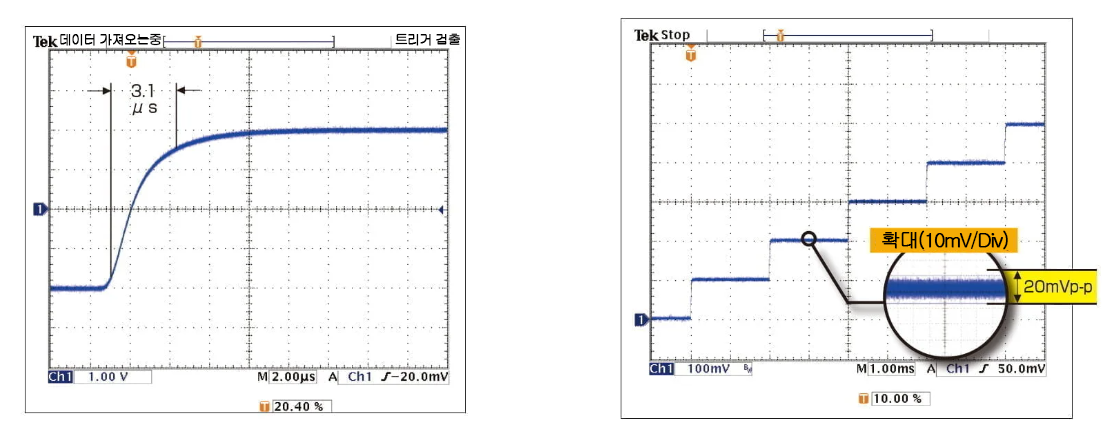

 10. 고속 응답

주파수 특성 100kHz(CV)입니다. 상승, 하강 시간 3.5μs의 뛰어난 파형 품위로 다양한 파형을 고정밀도로 재현합니다.

 11. 상승/하강 시간 가변 기능

CV (3.5μs/10μs/35μs/100μs TYP)

CC (35μs/100μs/350μs/1ms TYP)

(PBZ20-20/PBZ60-6.7/PBZ80-5)

CC (70μs/100μs/350μs/1ms TYP)(PBZ40-10)
