[KIKUSUI] 대용량 스마트 교류 및 직류 안정화 전원 PCR-WEA/WEA2 시리즈

PCR-WEA/WEA2 시리즈는 초소형 고전력 밀도, 고성능 PWM 인버터 방식의 대용량 교류 및 직류 안정화 전원입니다.

PCR-WE/WE2 시리즈의 사양을 변경하지 않는 신제품 PCR-WEA/WEA2 시리즈로 리뉴얼 발매했습니다.

고객의 '희망 사항'을 실현하기 위해 '출력 전압', '과도 응답/응답 속도' 등을 파워 업 했습니다.

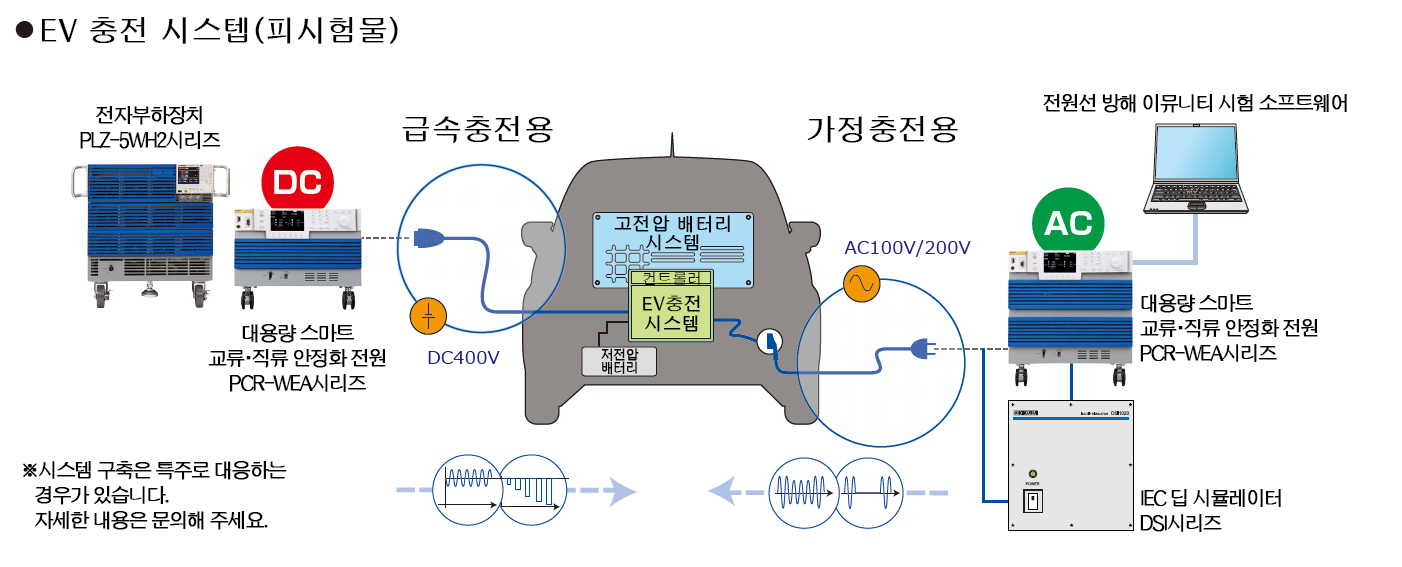

자동차도, 비행기도, 전파 암실 시험에도 대용량의 시험 환경으로 새로운 단계를 만듭니다.

대용량 스마트 교류 및 직류 안정화 전원

Model:

PCR-WEA/WEA2 시리즈

Maker:

KIKUSUI

제품 특징

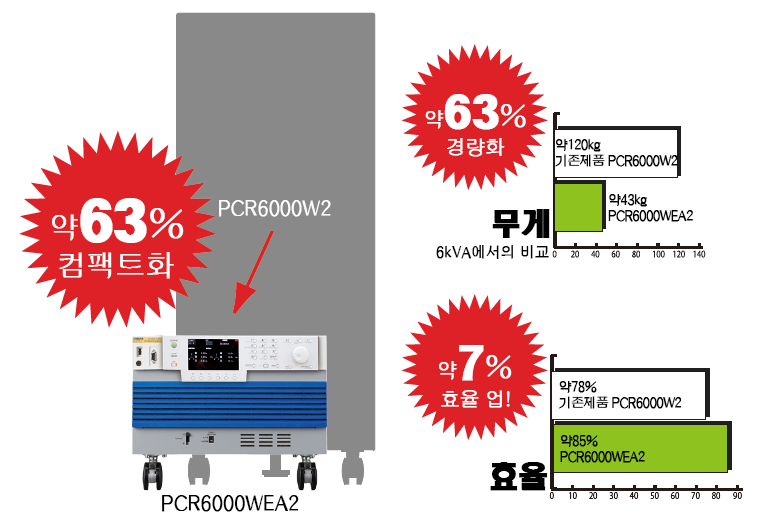

1. 일목요연한 컴팩트한 사이즈!

동일한 인버터 방식의 기존 제품과 비교했을 때, 6kVA 모델은 60% 이상 크게 소형화되었습니다.

또한 효율도 약 7% 상승해 약 85%의 높은 효율을 달성했습니다.

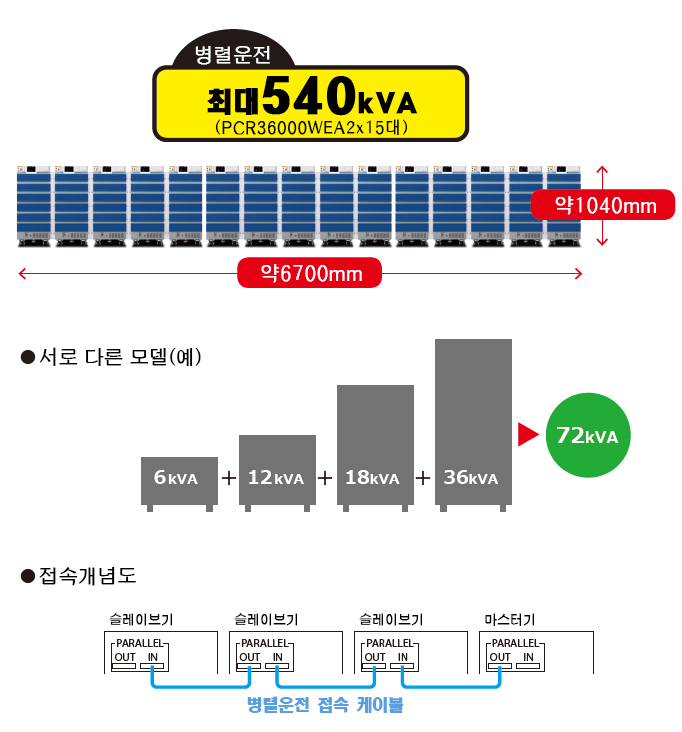

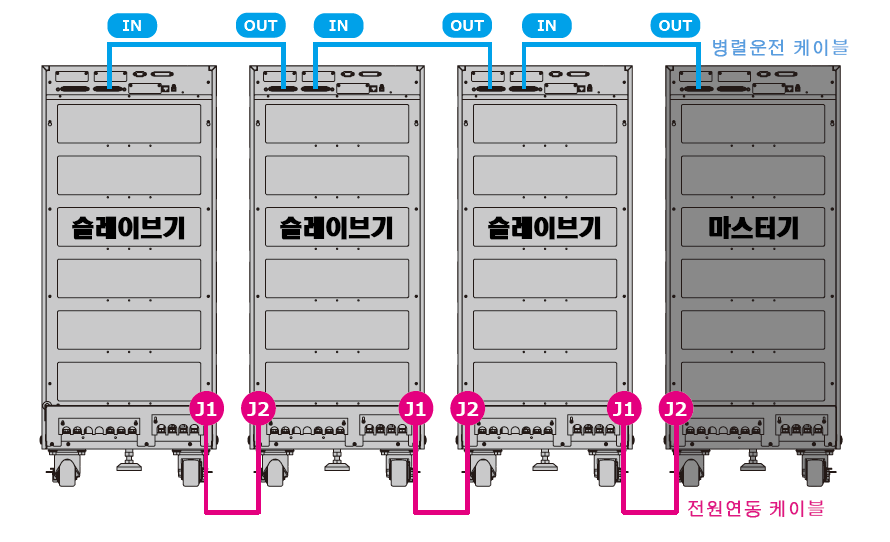

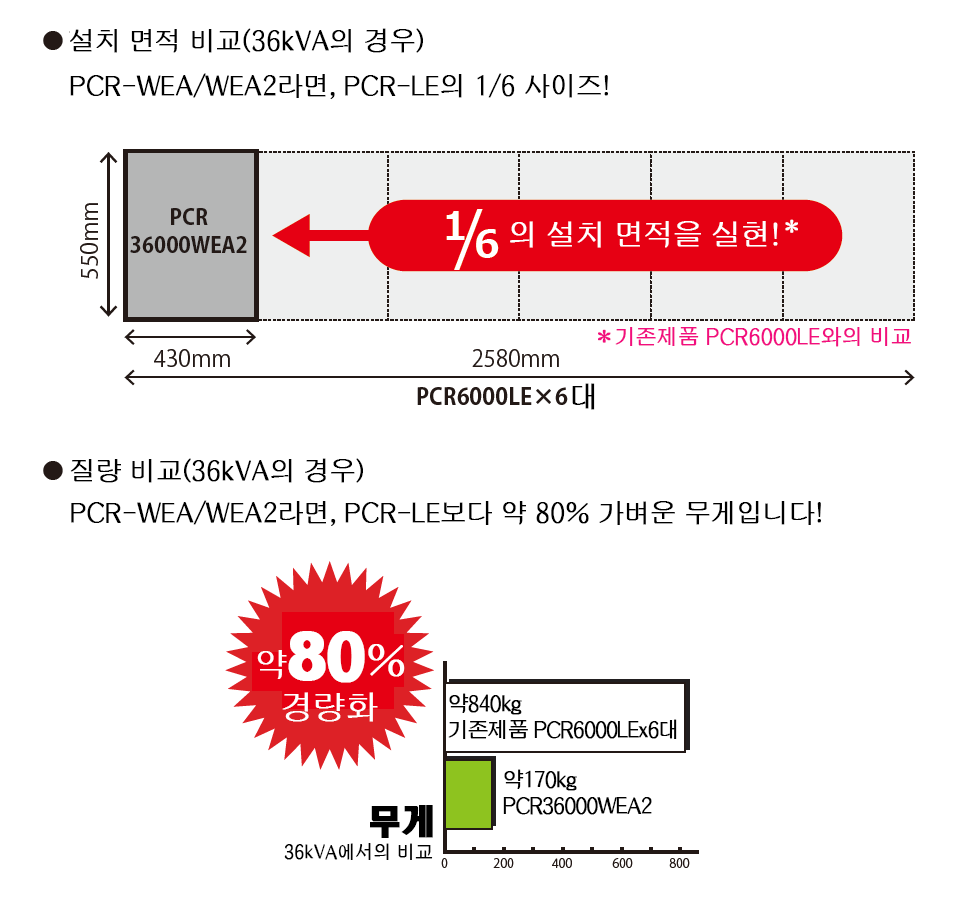

2. 한 대의 기계 당 36kVA로 ‘초고전력 밀도’를 구현

전원 설치 위치에 고민이 있다면, 공간 팩터를 크게 향상시킨 PCR-WEA/WEA2가 공간 절약에 크게 기여합니다.

대용량 모델일수록 공간 절약 효과가 크게 나타납니다.

3. 낮은 리플 노이즈

인버터 방식으로 낮은 리플 노이즈를 달성. 리플 노이즈는 0.25Vrms 이하입니다. 리니어 앰프 방식의 당사 PCR-LE/LE2와 비교해도 실측값이 동등함을 자랑합니다. 일반적으로 대용량화에 따라 리플 노이즈가 커지는 경향이 있지만, PCR-WEA/WEA2는 대용량화와 저리플 노이즈를 동시에 구현하고 있습니다.

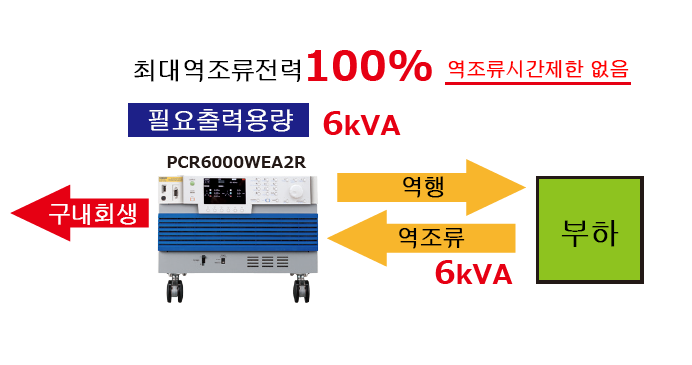

4. 회생기능 : 100%, 시간제한 없음

PCR-WEA2R은 인버터 방식이지만 역전류(역조류)를 100% 가능하게 합니다. 또한 역전류 시간 제한 없이 최대 역전류 전력 100%를 달성하고 있습니다. (PCR-LE/LE2에서는 30%)

*구내 회생에 한함. 모델명 끝에 “R”이 붙는 3상 200V/400V 입력 모델에만 해당.

5. 통신 I/F LAN, USB, RS232C 표준 장비

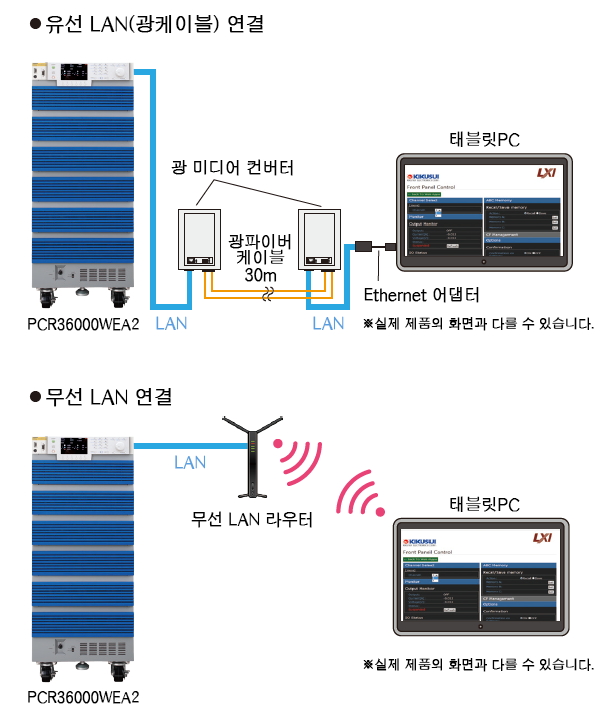

PCR-WEA/WEA2는 기본적으로 디지털 인터페이스인 LAN, USB, RE232C를 탑재하고 있습니다. (GPIB는 옵션) 특히 LAN은 LXI를 지원하므로, PC, 스마트폰, 태블릿 등 Web 브라우저를 통해 제어·감시가 가능합니다. 예를 들어 별도 건물에 있는 PCR-WEA/WEA2를 원격으로 제어·관리하는 것도 손쉽게 구현할 수 있습니다. 전파 차폐실·실드룸에 사용하는 교류 안정화 전원은 LAN(LXI)으로 장거리 리모컨에 대응할 수 있다는 점도 중요한 요소입니다. 또한 외부와의 통신에 제한이 있는 경우에는 간이 리모컨 소프트웨어로 전원을 직접 제어할 수 있습니다.

6. 최대 출력 주파수 : 5kHz

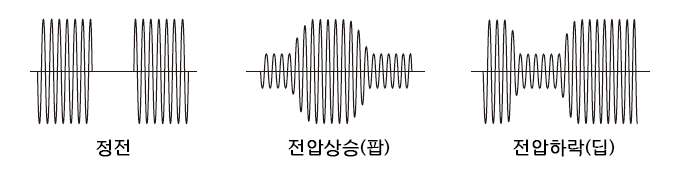

최대 출력 주파수는 5kHz로 항공기 탑재 전자 장비 시험에 대응합니다. 항공기에 탑재되는 소형 모터 등은 엔진에서 발생하는 급격한 변화=전압 변동에 노출되는 장비가 존재합니다. 이러한 급격한 변화를 재현하려면 2kHz 이상의 주파수를 출력할 수 있는 교류 전원이 필요합니다. 최대 출력 주파수 5kHz PCR-WEA/WEA2는 고주파가 필요한 장비에 대해서도 여유 있게 시험을 진행할 수 있습니다. 또한 6kVA/6U 크기의 컴팩트 설계 덕분에 전원 설치 전용 공간을 별도로 마련하지 않아도 1랙으로 자동 시험 시스템을 구축할 수 있습니다.
