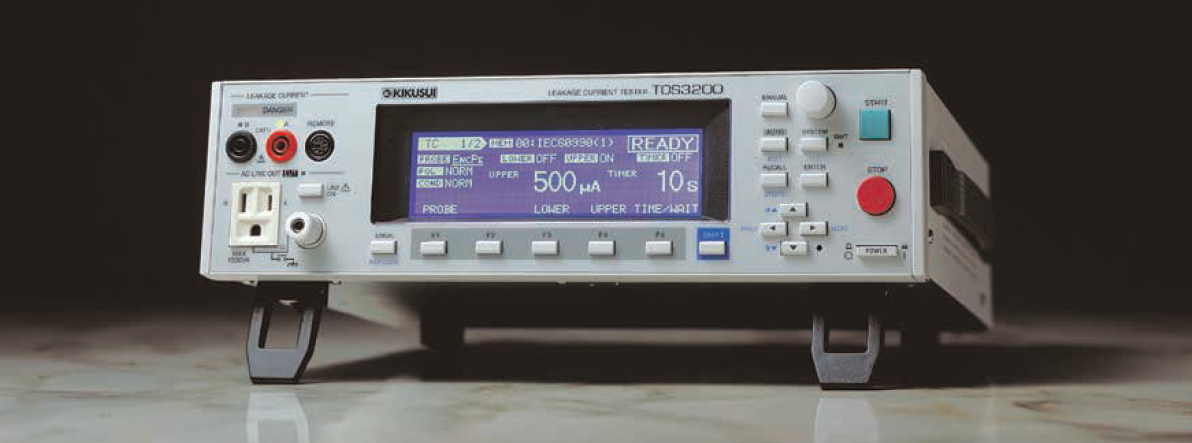

[KIKUSUI] 누설 전류 검지기 TOS3200

 1. 3종 작동모드로 누설전류를 측정

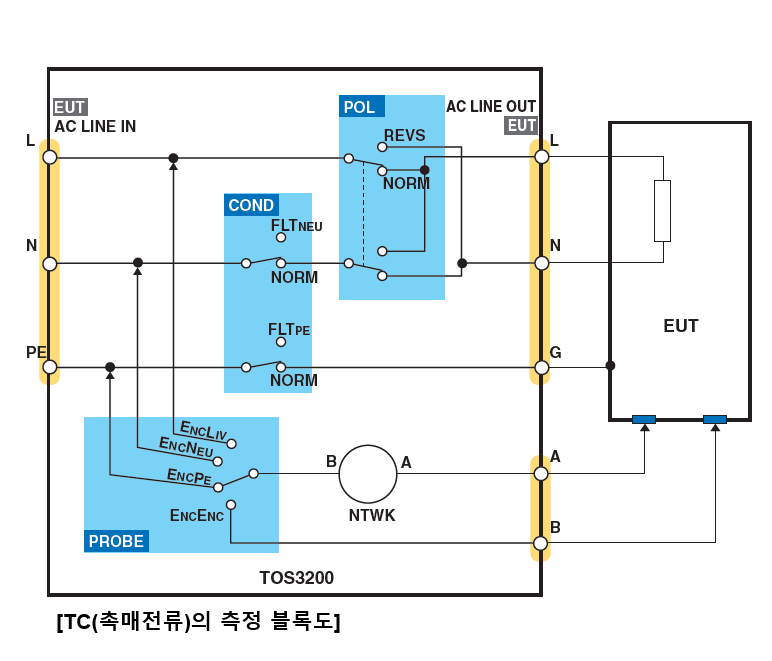

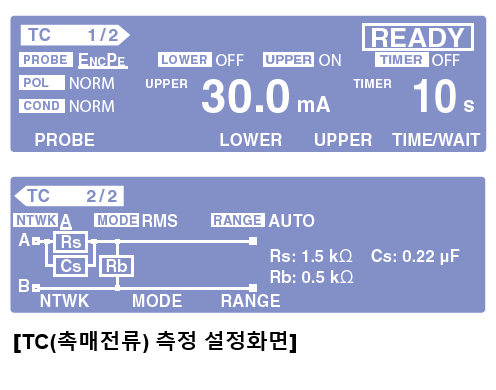

1-1. TC(접촉 전류) 작동 모드

피측정 전기기기(EUT)의 인클로저(가촉부)와 접지선을 포함하는 전기 원천 라인 사이에 흐르는 접촉 전류를 인체모의회로를 통해 측정합니다. 인체모의회로는 규격에 대응한 8종류의 측정 회로망(NTWK)을 표준 장비 하고 있습니다. 또한, EUT의 전원 라인의 극성 전환과 단일 고장 조건을 시험기 내부 릴레이에 의해 자동으로 설정합니다.

1-2. PCC(보호 도체 전류) 작동 모드

100V계 전기기기의 전원 플러그(NEMA5-15 상당)를 전면 패널의 콘센트에 접속함으로써, 보호 도체(접지선)에 흐르는 전류를 측정합니다. 세계 각국의 플러그에 맞도록 별매 옵션으로 멀티아울렛을 판매하고 있습니다.

1-3. METER(미터) 작동 모드

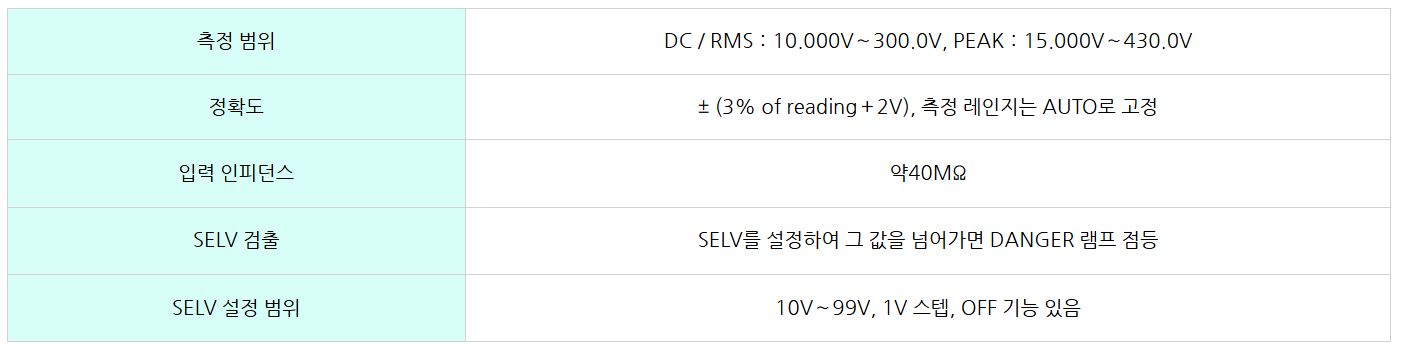

일반적인 멀티미터와 같이 전면 패널에 있는 측정 단자 A와 B를 사용하여 전압 또는 전류를 측정합니다. 전압 측정에서는 SELV(안전초저전압) 검출기능, 전류측정에서는 측정회로망(NTWK)을 사용한 측정기능을 가지고 있습니다.

 2. 8종류의 측정 회로망을 내장

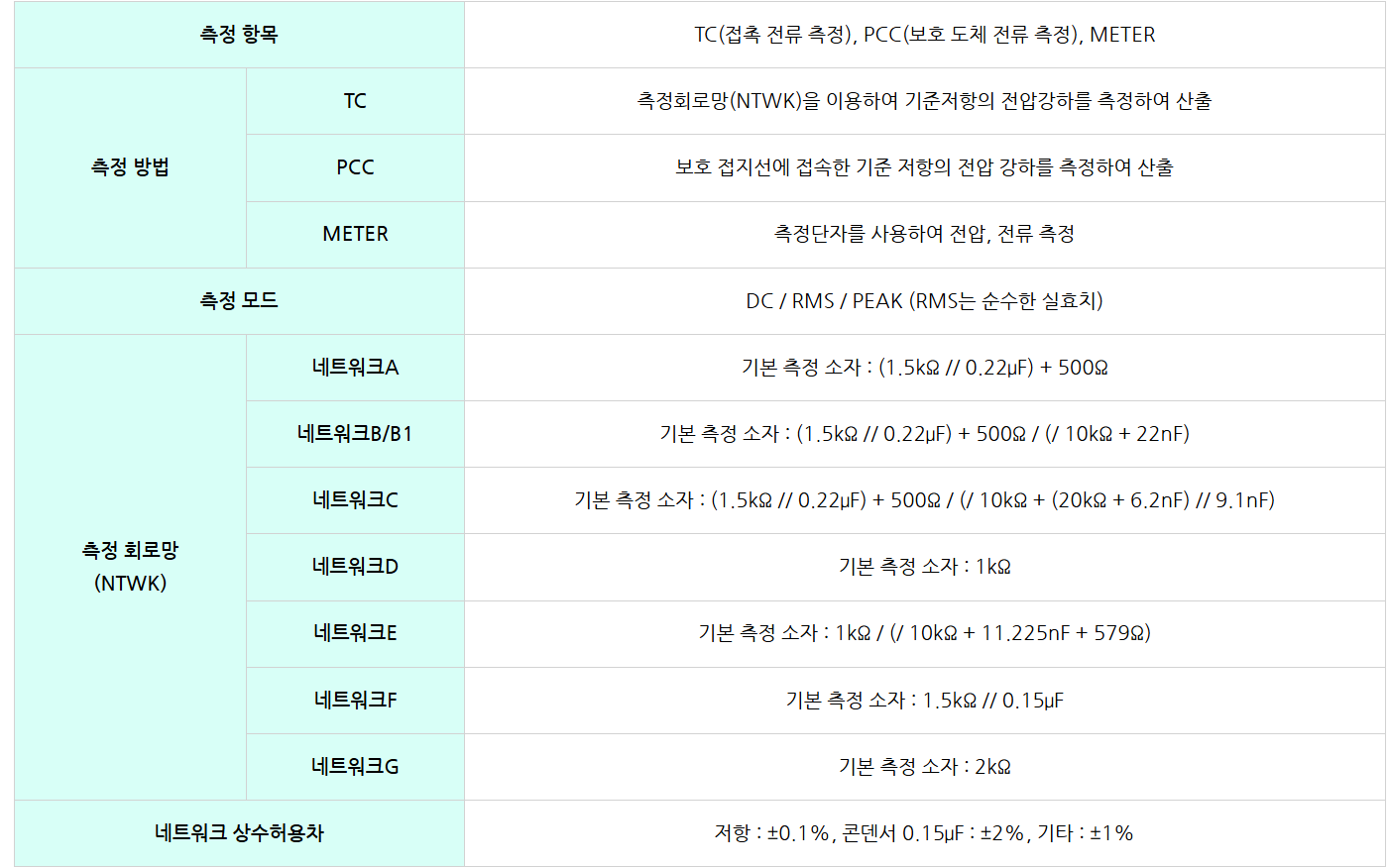

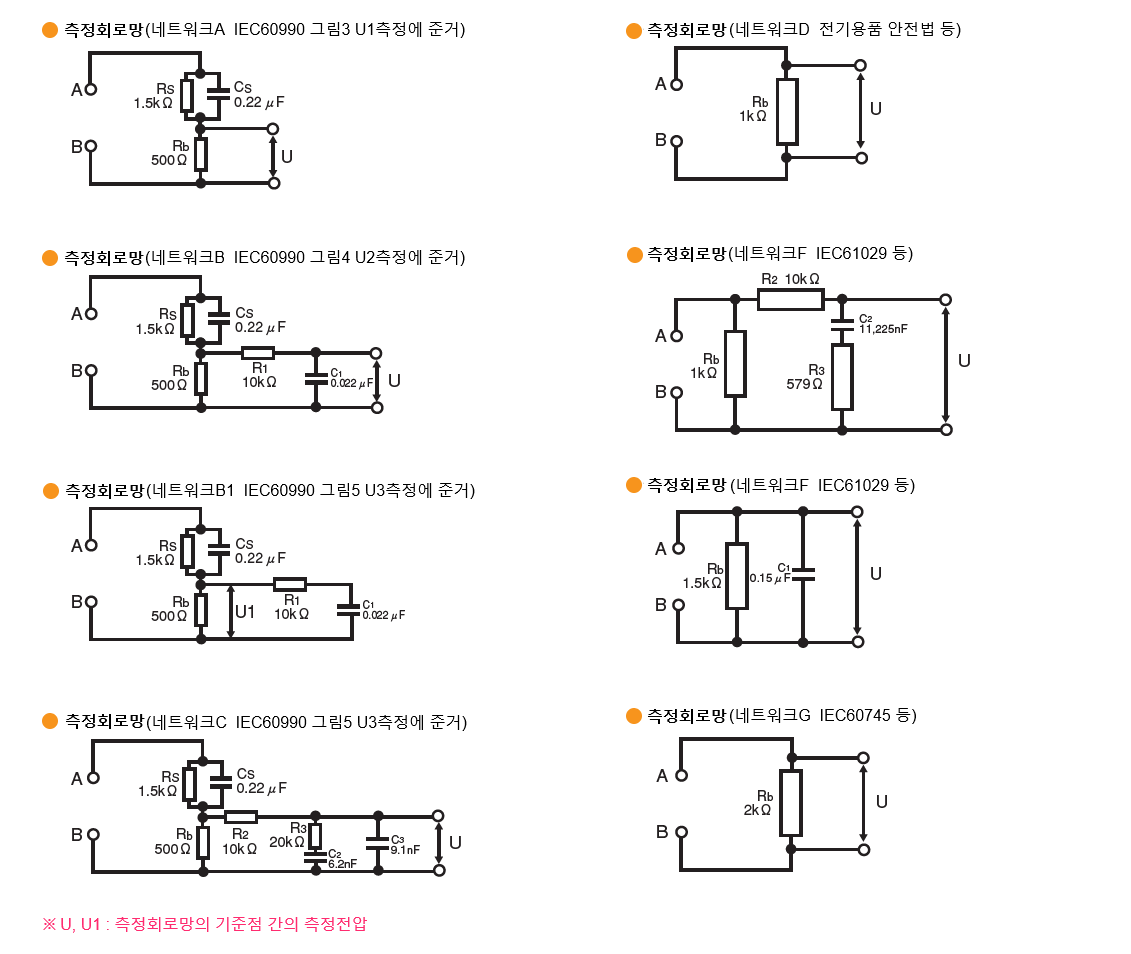

일반 전기기기의 접촉 전류 측정용으로 8종류의 측정 회로망을 내장하고 있습니다.

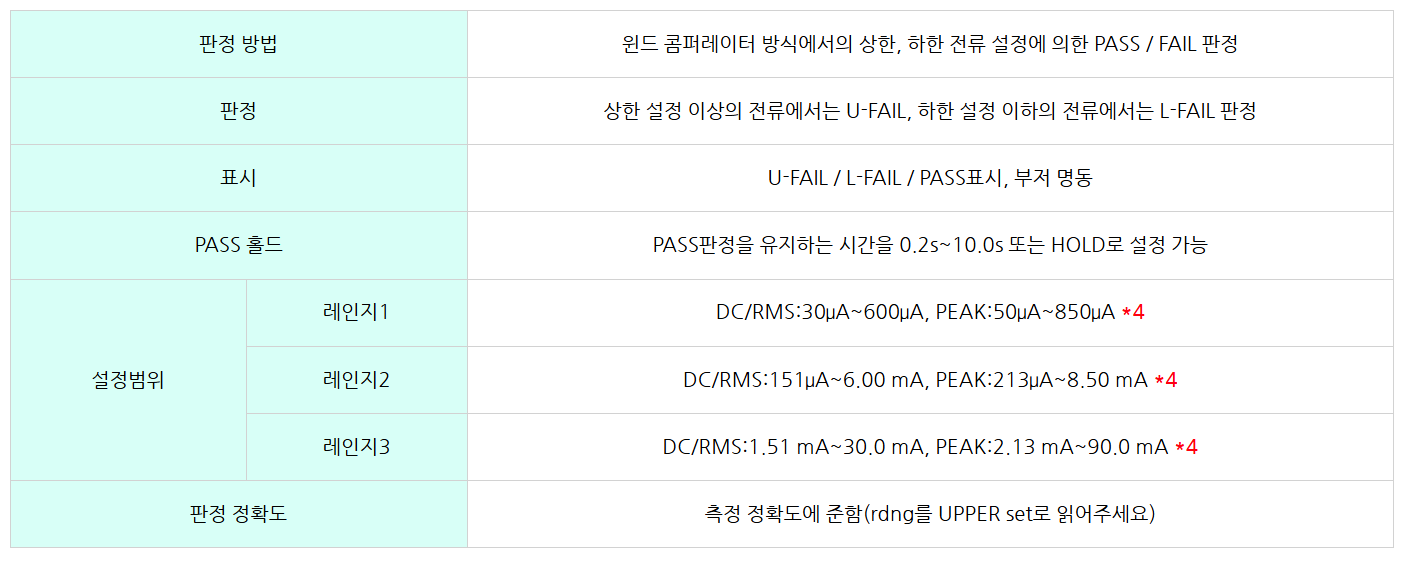

 3. RMS 측정은 최대 30mA

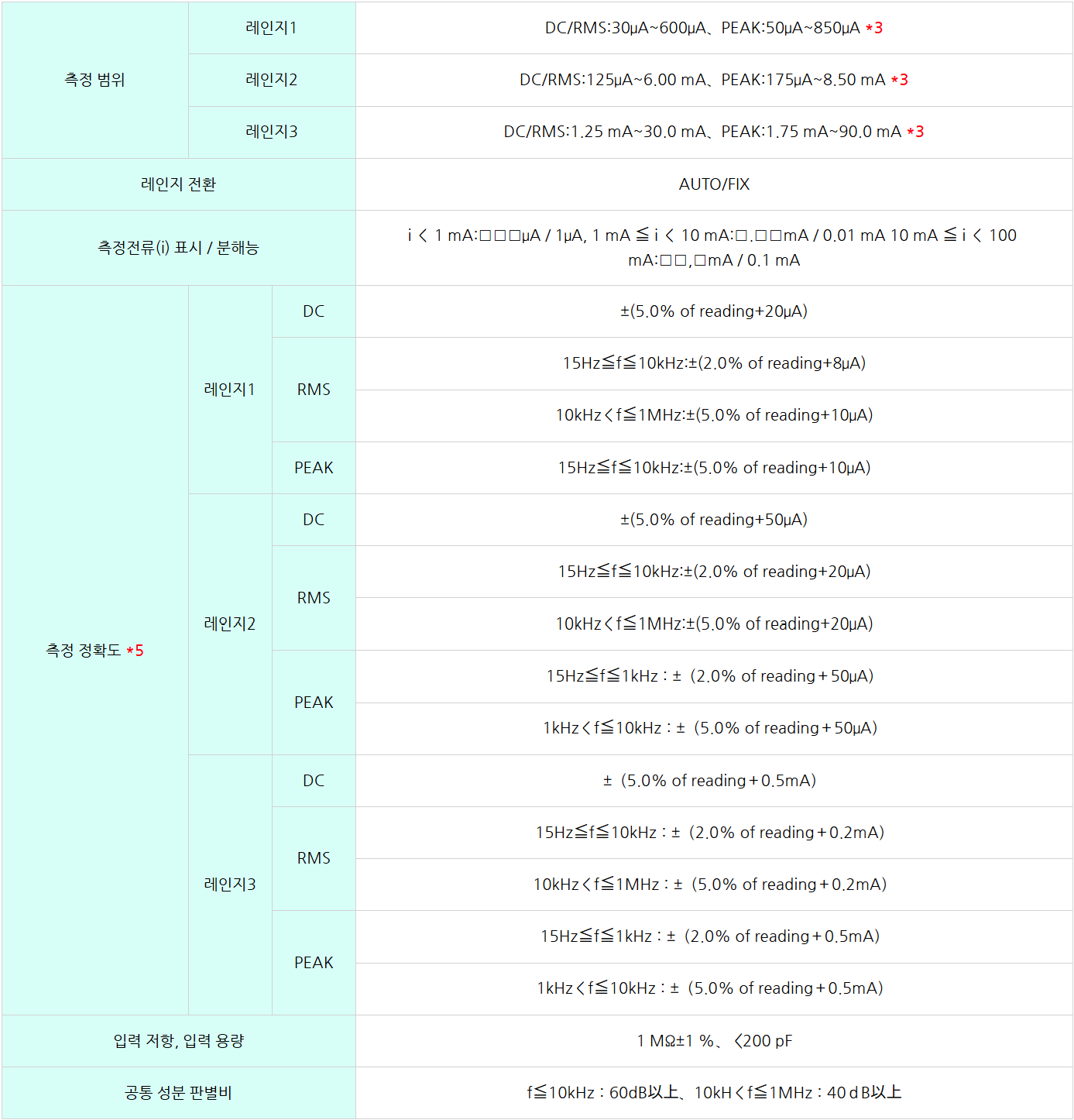

DC/RMS 측정에서는 30μA~30mA, PEAK 측정에서는 50μA~90mA를 3레인지로 측정이 가능합니다. 레인지 전환은 고정 레인지(FIX)와 판정 전류에 대응시킨 오토 레이지 기능(AUTO) 2종류가 있습니다. RMS 측정에서는 “진정한 실효치”를 실현하고 있습니다.

 4. 알기 쉬운 조작법

직감적으로 알 수 있는 시험 조건 메뉴화면과 펑크션 키로터리 노브에 의해 간단한 조작이 가능하게 하였습니다.

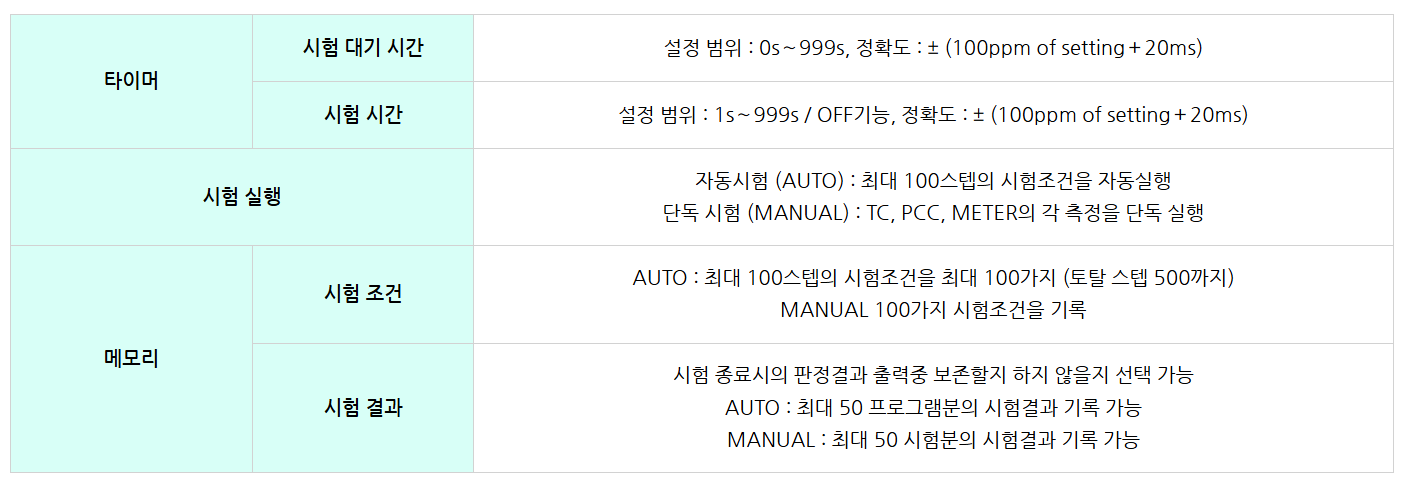

 5. 시험의 연속 실행이 가능함

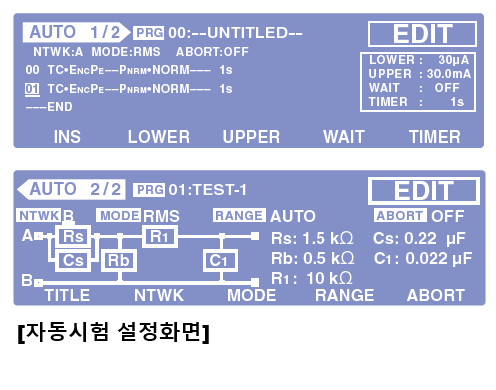

TC시험과 PCC시험을 100 종류의 단독시험(스탭)으로 하여 이들을 하나의 시퀀스 프로그램으로 자동 시험할 수 있습니다. 시퀀스 프로그램은 500 스텝수를 한도로 최대 100가지까지 설정할 수 있습니다. 자동 시험에서는 EUT 전원 라인을 끊지 않고 측정 포인트(프로브 설정)를 전환할 수 있으며, 시험 자동화에 대응 가능합니다.

 6. 시험 결과 보존 가능

시험결과는 물론, 시험일시와 시험조건까지, 단독 시험 50개 / 자동 시험 50개까지 기억하여 보존할 수 있습니다.

 7. 51종류의 규격시험 조건 설정 완료

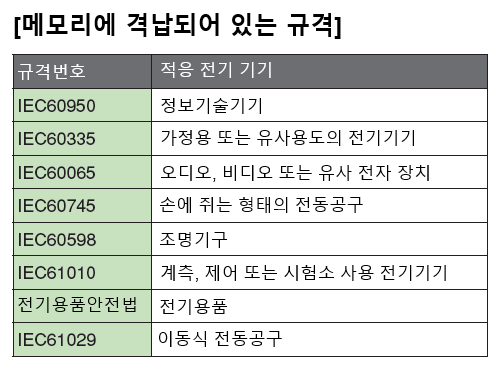

IEC60990을 비롯한 일반 전기기기 중 대표적인 51종류의 시험조건이 본체 내의 메모리에 미리 격납되어 있습니다.

 8. 교정 기한 관리 가능

본 기기 내에 교정 기한 일시를 설정하여, 그 기한을 넘길 경우 경고 메세지 또는 사용을 제한하는 일이 가능합니다.

시험기 자체가 교정 관리를 수행하는 새로운 기능입니다.

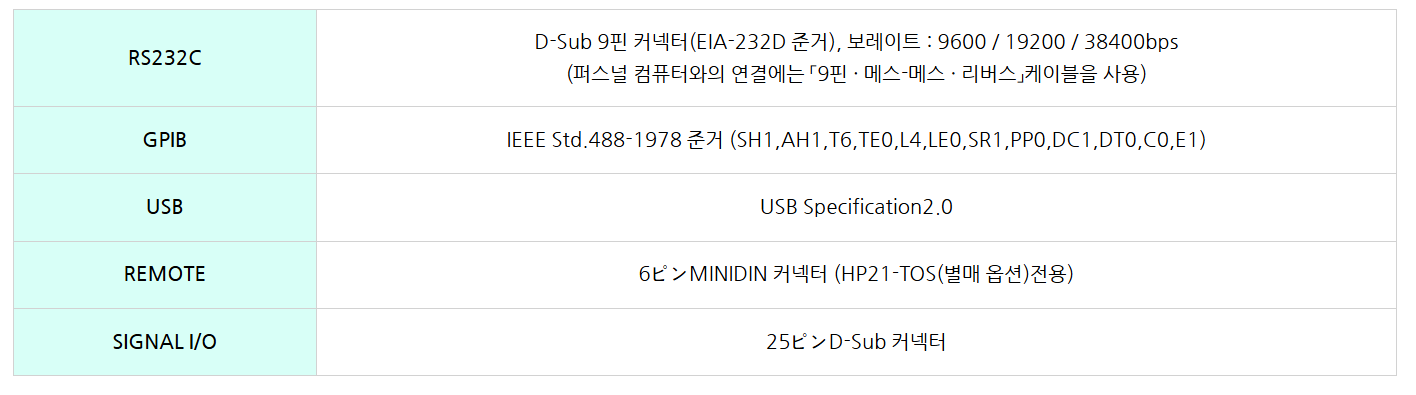

 9. 기타 다양한 기능

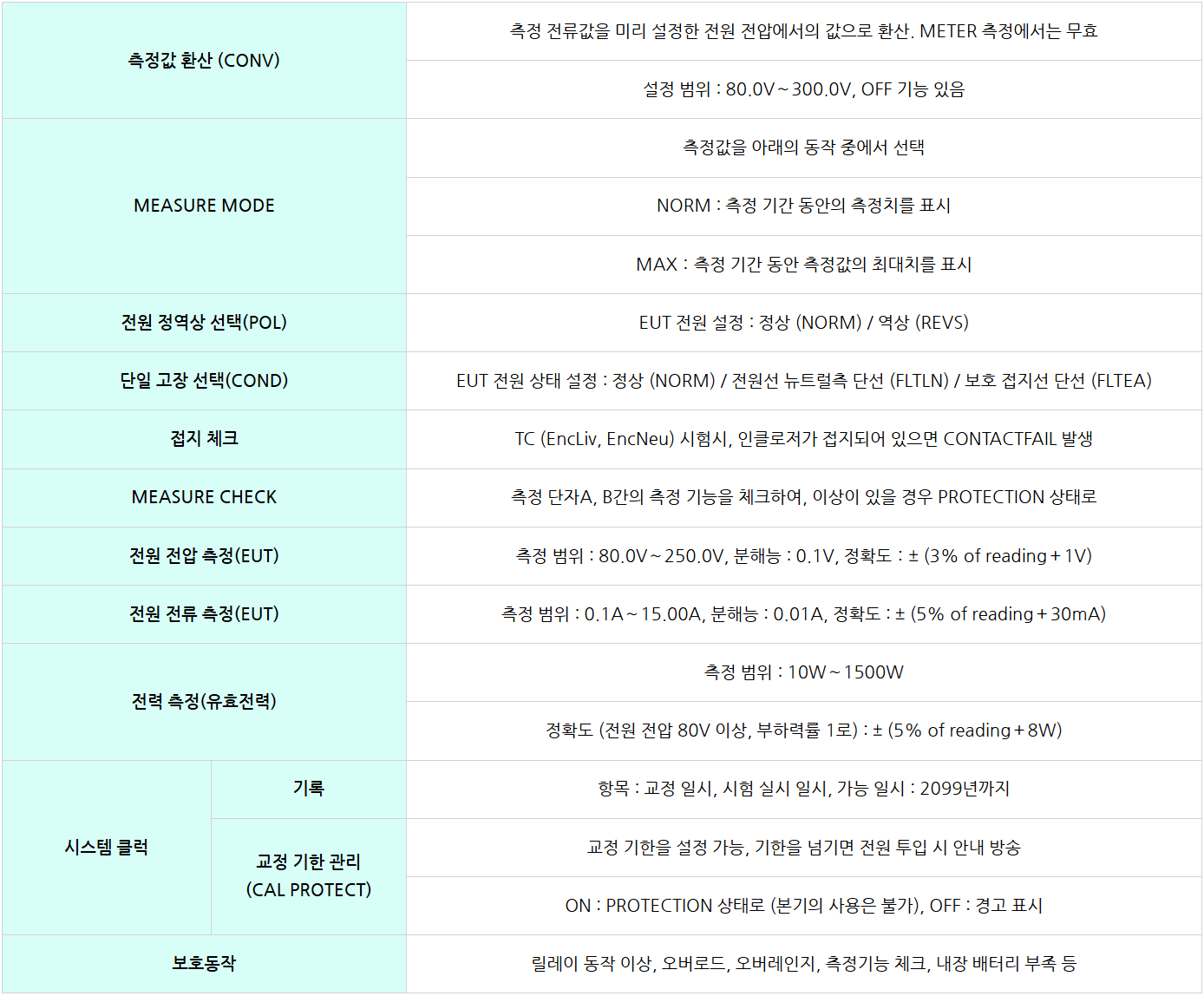

측정 전류의 최대값을 보유 「MAX 기능」

설정한 전원전압에서의 측정 전류값을 환산 「CONV 기능」

미터 측정 모드로 설정한 SELV(안전초저전압)을 넘기면 DANGER 램프를 점등 「SELV 기능」

측정회로망을 자가진단 「CHECK 기능」

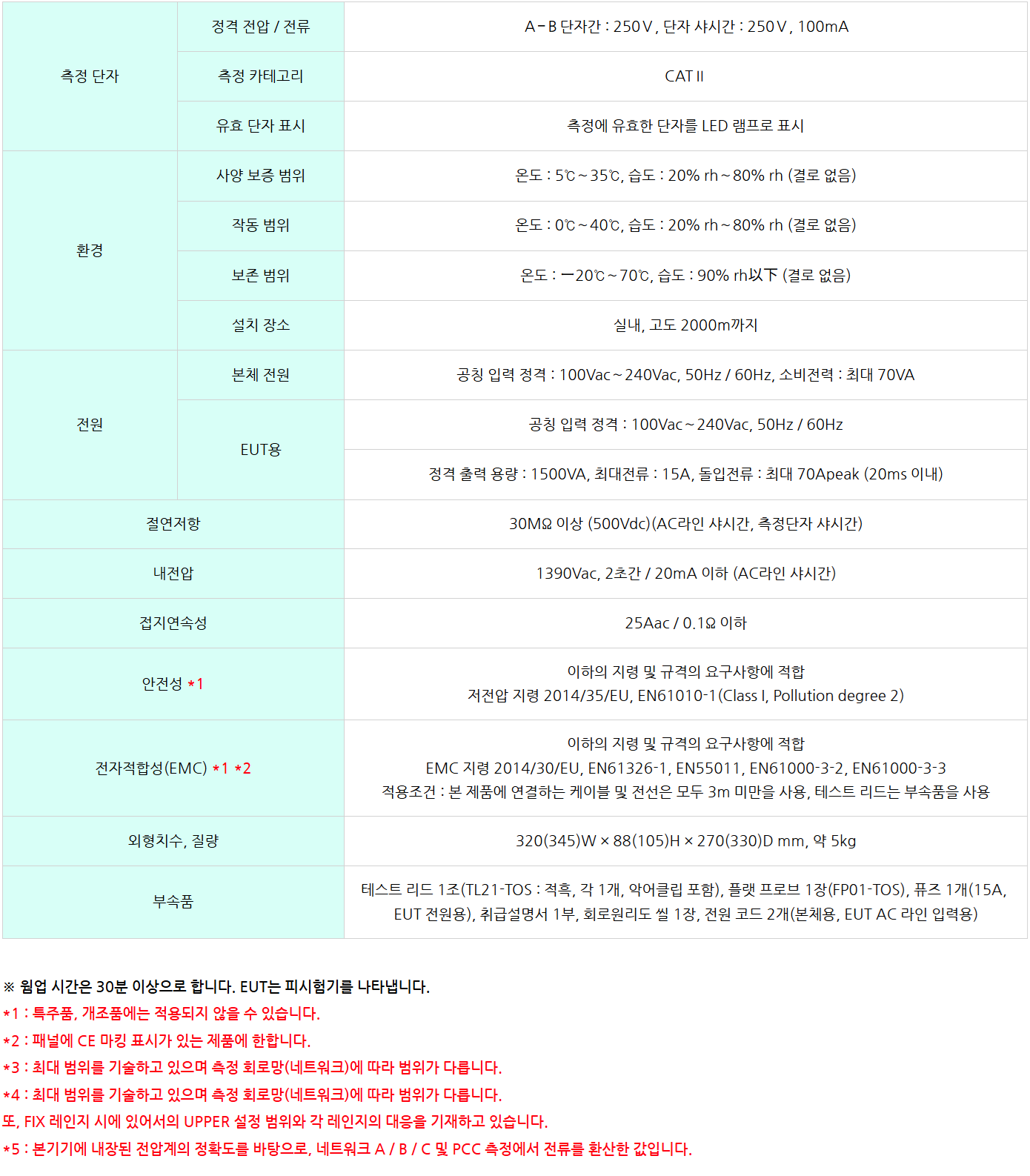

 10. 부속품(제품과 동봉)

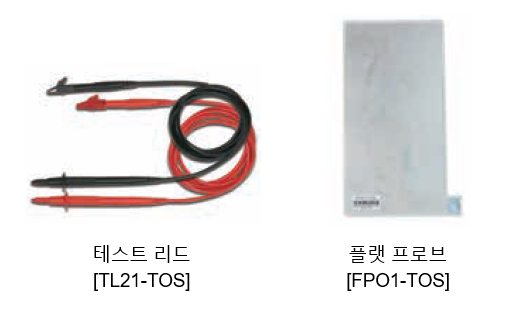

테스트 리드

플랫 프로브

 11. 별매 옵션

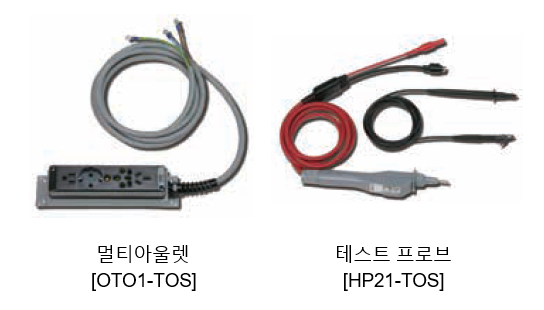

멀티아울렛

테스트 프로브
