[KIKUSUI] 고효율 대용량 스위칭 전원 PAT-T 시리즈

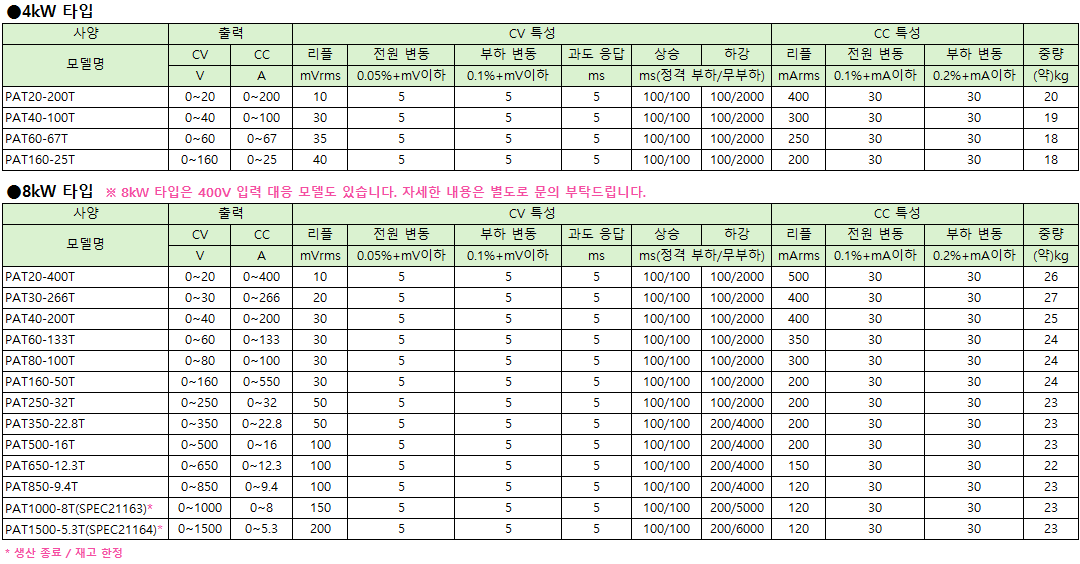

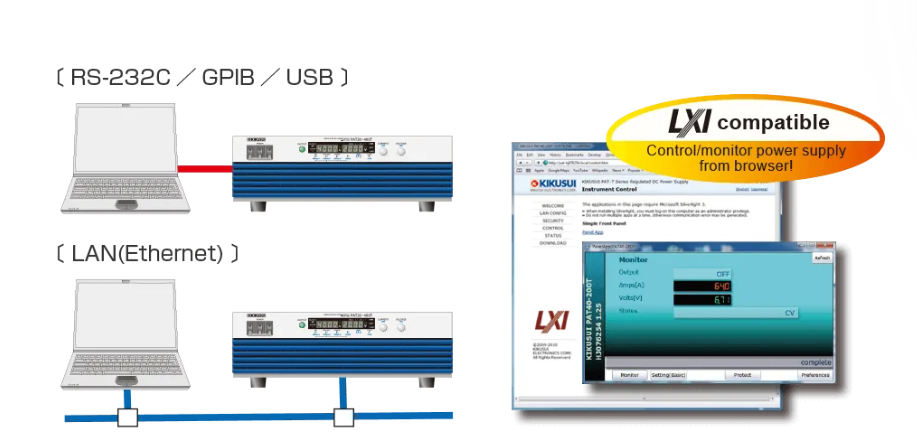

 1. 충실한 통신 인터페이스 RS-232C(표준장비), USB/GPIB/LAN(LXI) 옵션 대응!

명령은 IEEE488.2는 물론 SCPI도 지원합니다. 또한 측정기 드라이버(KIKUSUI WEB에서 다운로드)를 이용해 EXCEL VBA와 LabVIEW로 제어하거나, 시퀀스 작성 소프트웨어 「웨이비 Wavy for PAT‑T」로 시퀀스 제어도 가능합니다.

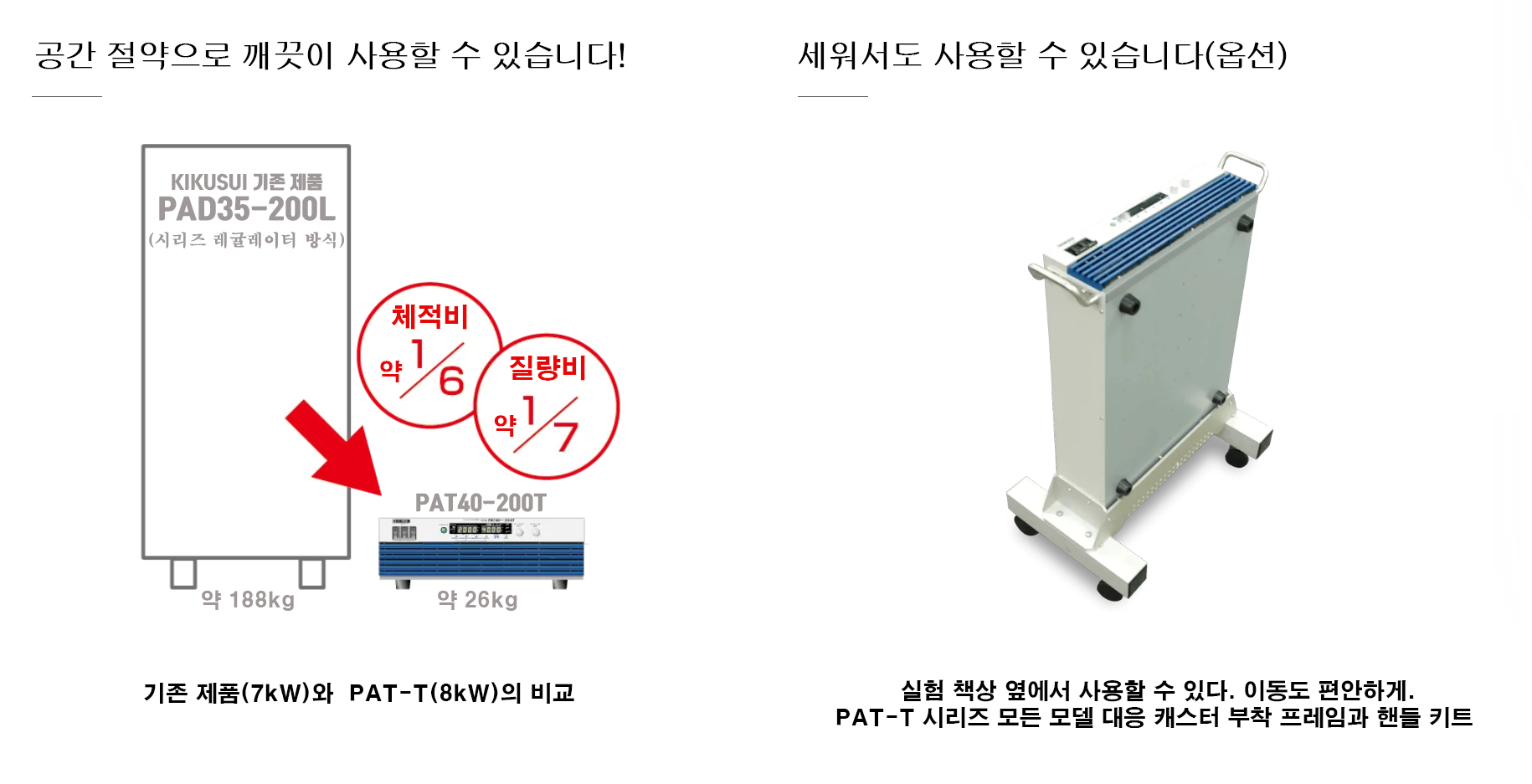

 2. 대용량임에도 컴팩트

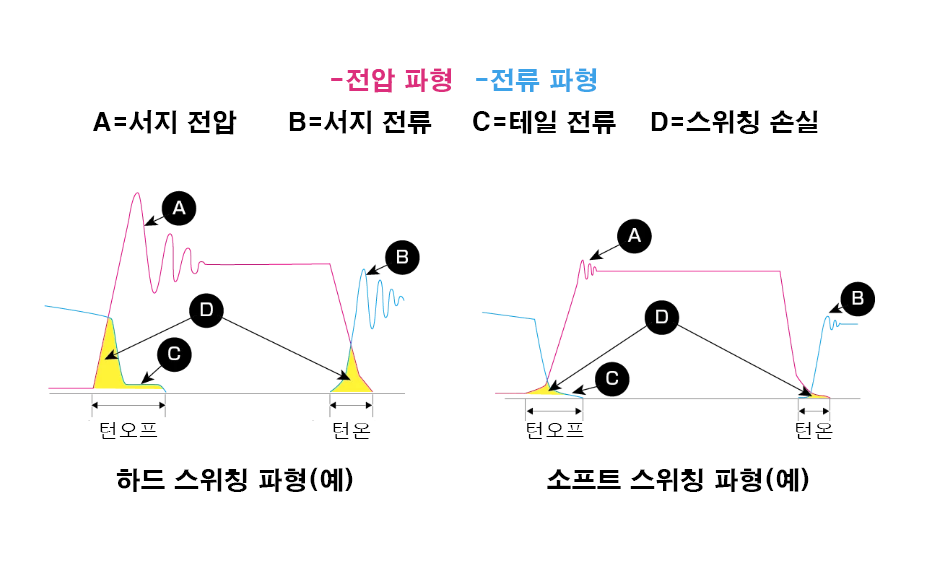

 3. 소프트 스위칭 방식

전원 디바이스를 스위칭할 때, 공진 현상을 교묘히 이용해 전압이나 전류가 0이 된 상태에서 스위칭을 수행하는 전원 회로 방식. 따라서 원리적으로 전압·전류의 과도 교차가 발생하지 않아 스위칭 손실 없이 동작할 수 있습니다. 일반적으로 전압이 0인 상태에서 수행하는 스위칭을 ZVS(Zero Voltage Switching), 전류가 0인 상태에서 수행하는 스위칭을 ZCS(Zero Current Switching)라고 부릅니다. 기존 전원 회로에서는 스위칭 동작이 고속화 되면 전력 손실이 증가하고 효율이 저하되는 문제가 있었지만, 소프트 스위칭 방식을 통한 전원 회로의 고효율화는 전원에서 발생하는 열 손실을 줄이고 회로를 소형화 할 수 있어 장비의 소형화는 물론 전원에서 발생하는 잡음도 크게 감소 시키는 특징이 있습니다.

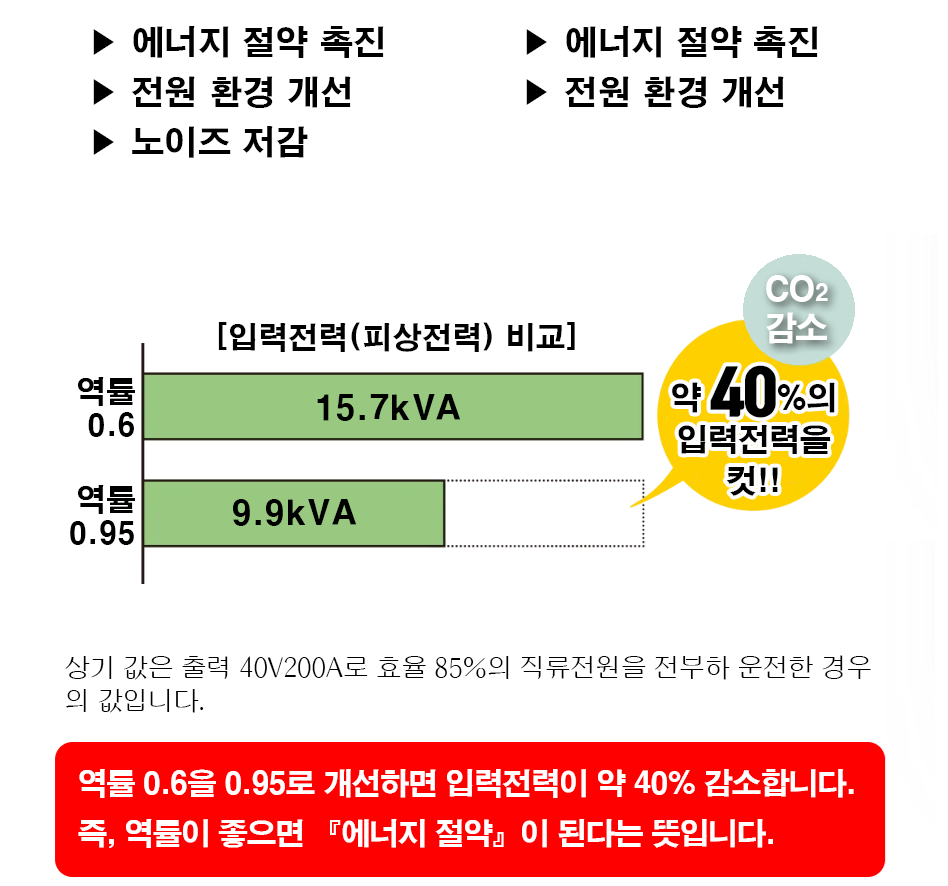

 4. 역률 개선 회로 탑재

역률(PF)은 교류 회로의 효율에 관한 값으로, 피상 전력에 대한 유효 전력 비율을 의미합니다. 역률이 1에 가까울수록 수전 설비를 포함한 전력 에너지 이용 효율이 높아집니다. 역률 개선 회로는 전원 회로의 입력부에 삽입함으로써, 교류 전압과 전류의 위상 차(파형의 오차= 무효 전력이 발생하는 요인) 이를 보정하여 전력 사용 효율을 높입니다. 구체적인 장점으로는 다음과 같은 점이 있습니다.

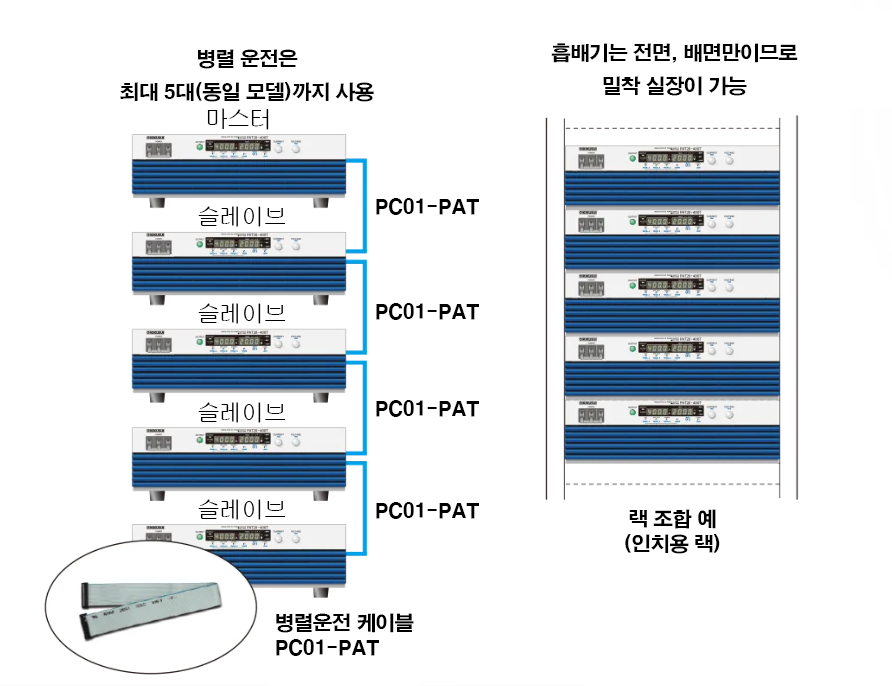

 5. 최대 5대(동일 모델)까지 병렬 운전에 대응!

마스터 기기를 포함해 최대 5대(PAT850-9.4T, PAT1000-8T, PAT1500-5.3T는 2대)까지 병렬 연결이 가능합니다. 연결은 원컨트롤 병렬 운전으로 이루어지며, 마스터 기기의 패널을 통해 시스템 전체를 제어하고 표시할 수 있습니다(최대 출력 전류: 단일 정격 출력 전류 × 병렬 대수). 또한 슬레이브 기기에서는 본체 패널의 STORE 스위치를 누르고 있을 때만 전류 값을 표시할 수 있습니다※. 단, 연결에는 옵션인 병렬 운전 케이블 PC01-PAT가 연결 대수에 따라 필요합니다.

※ 8kW 타입의 400V 입력 모델(PAT20-400T/PAT40-200T/PAT60-133T/PAT160-50T)과 4kW 타입은 지원되지 않습니다.

 6. 동일 기존의 직렬 운전이 2대까지 가능

8kW 타입(PAT20-400T/PAT30-266T/PAT40-200T/PAT60-133T/PAT80-100T/PAT160-50T) 및 4kW 타입에서는 최대 2대까지 직렬로 연결할 수 있습니다. 다만, 원컨트롤 운전은 할 수 없습니다. 두 대의 출력 전압을 합한 전압이 부하에 공급됩니다.

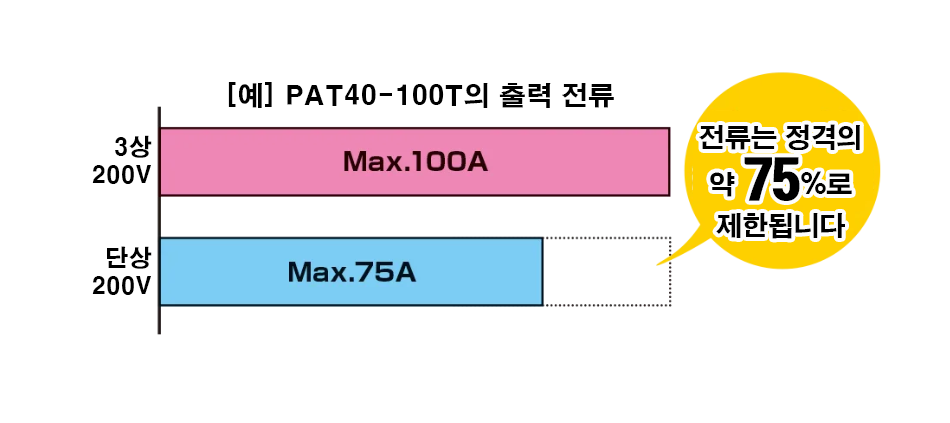

 7. 4kW 타입은 단상 200V 입력으로도 작동 가능

전류는 정격의 약 75%로 제한됩니다. 이에 따라 전력도 3kW까지로 제한됩니다.

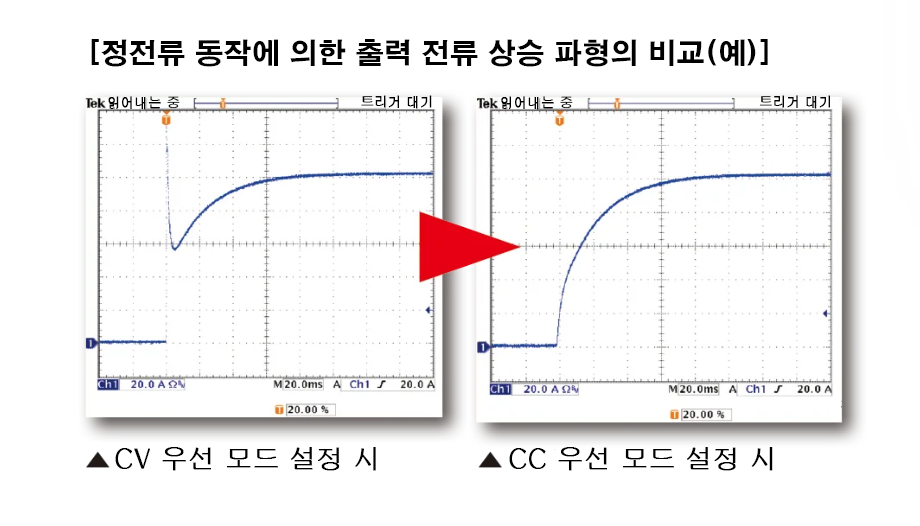

 8. CV, CC 우선 기동 기능※

출력 ON 시, 정전압(CV) 전원으로 기동할지, 정전류(CC) 전원으로 기동할지를 설정할 수 있습니다.

정전압 동작 시에는 CV 우선 모드를 사용하고, 정전류 동작 시에는 CC 우선 모드를 사용하여 오버슈트 없는 부드러운 상승을 구현합니다.

 9. 외부 아날로그 컨트롤 기능

0V~약 10V의 외부 전압(Vext) 또는 0kΩ~약 10kΩ의 외부 저항(Rext)으로 출력 전압을 제어합니다. 또한 FAST 모드를 선택하면 외부 전압 제어에 CPU를 거치지 않고 직접 제어할 수 있어, 제어 전압에 대해 출력 전압이 변할 때까지 지연 시간이 없습니다.
