[ATSENSE] 리졸버 위상 계측 시스템 ECS-RV01/ECM-RV11

[ATSENSE] 리졸버 위상 계측 시스템 ECS-RV01/ECM-RV11

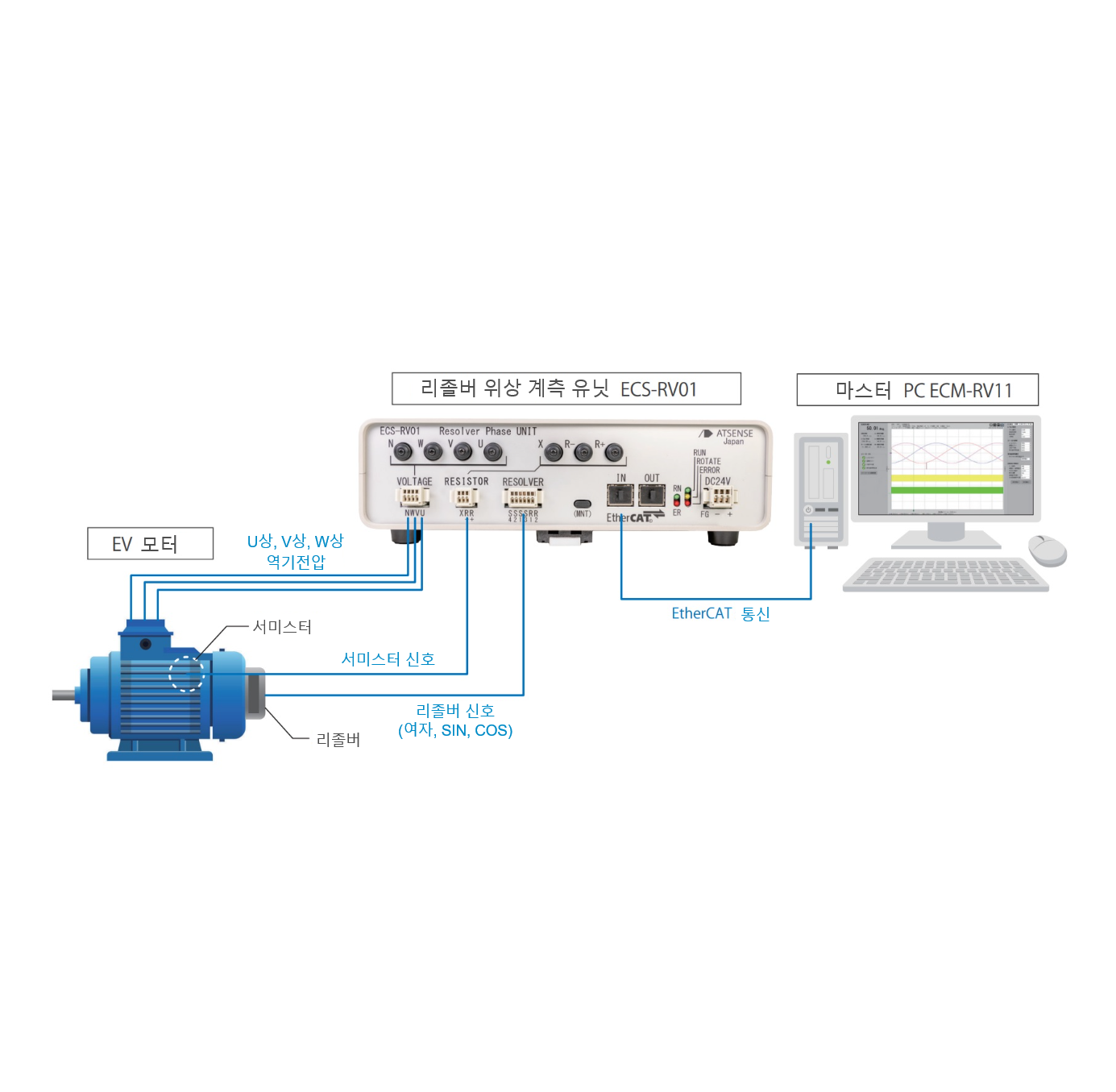

아토센스社의 ECS-RV01/ECM-RV11는, EV 모터의 삼상 역기전력과 리졸버 신호를 직접 입력하여 위상차 계측 및 데이터 수집을 합니다.
이 위상 계측을 통해 모터의 정확한 자석 위치를 파악할 수 있으며, 효율적인 구동 제어를 실현합니다.
유닛과 마스터 PC를 원패키지로 제안합니다.
계측 대상 모터를 구동 모터로 회전시켜 계측합니다.

리졸버 위상 계측 시스템

Model:

ECS-RV01/ECM-RV11

Maker:

ATSENSE

제품 특징



1. 특징

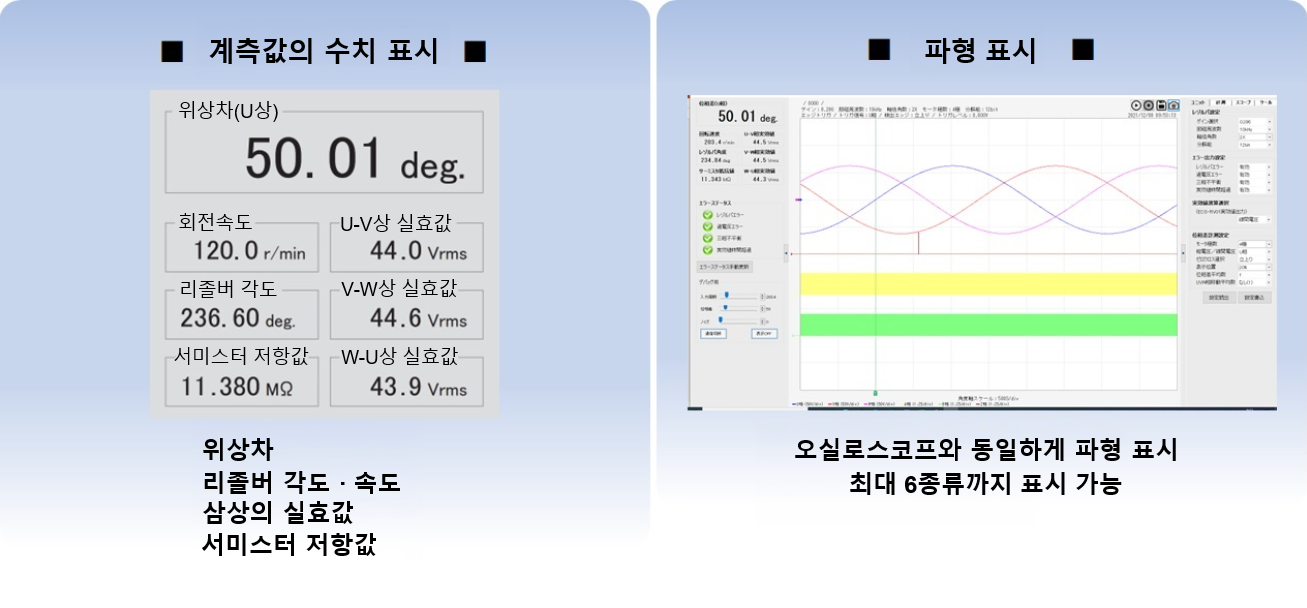

· 위상차 계측은 수치와 파형을 동시에 표시

· 리졸버 위상, 각도·속도, 서미스터 저항값, 삼상 실효값 등 다양한 계측

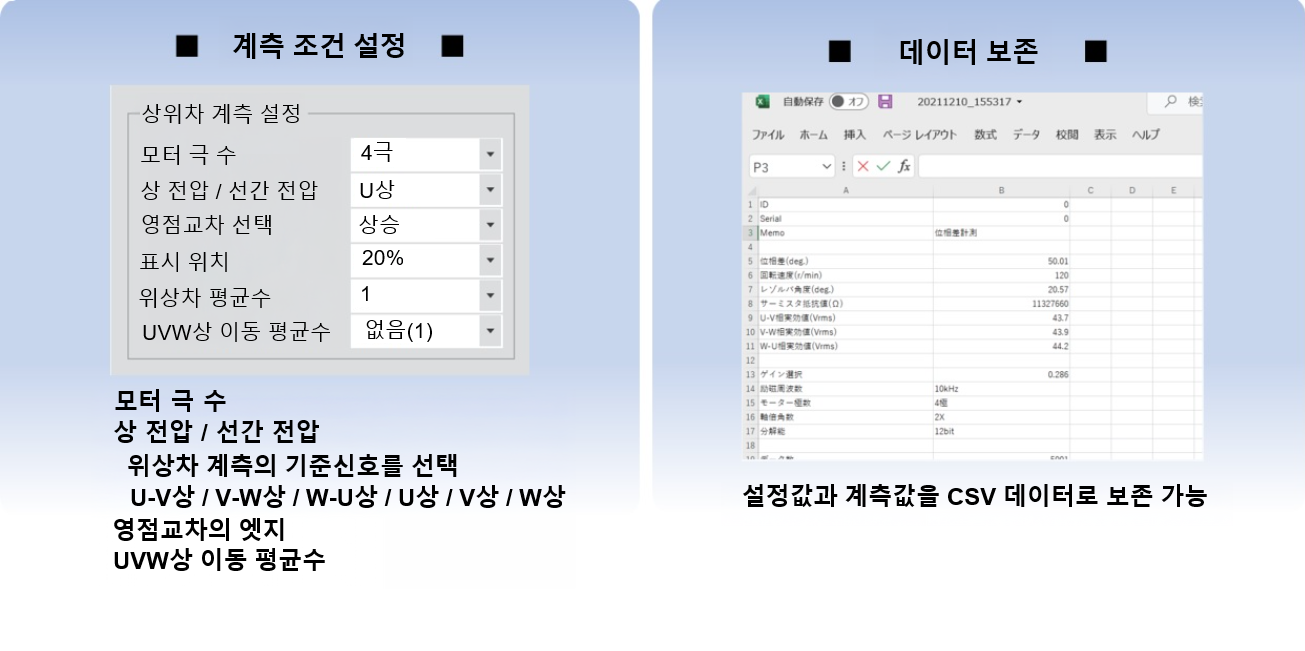

· 계측 조건과 계측을 CSV 데이터로 저장, 화면은 하드카피 가능

· 유닛 전압값의 교정 증명서 발행 가능 (ISO/IEC17025)

· EtherCAT 통신을 통한 복수 유닛 데이터의 동시성 보장

※ 본 시스템은 EtherCAT 통신을 채용하고 있으며, 접속된 EtherCAT 슬레이브 기기는 동시성을 유지할 수 있습니다.









2. 주요기능

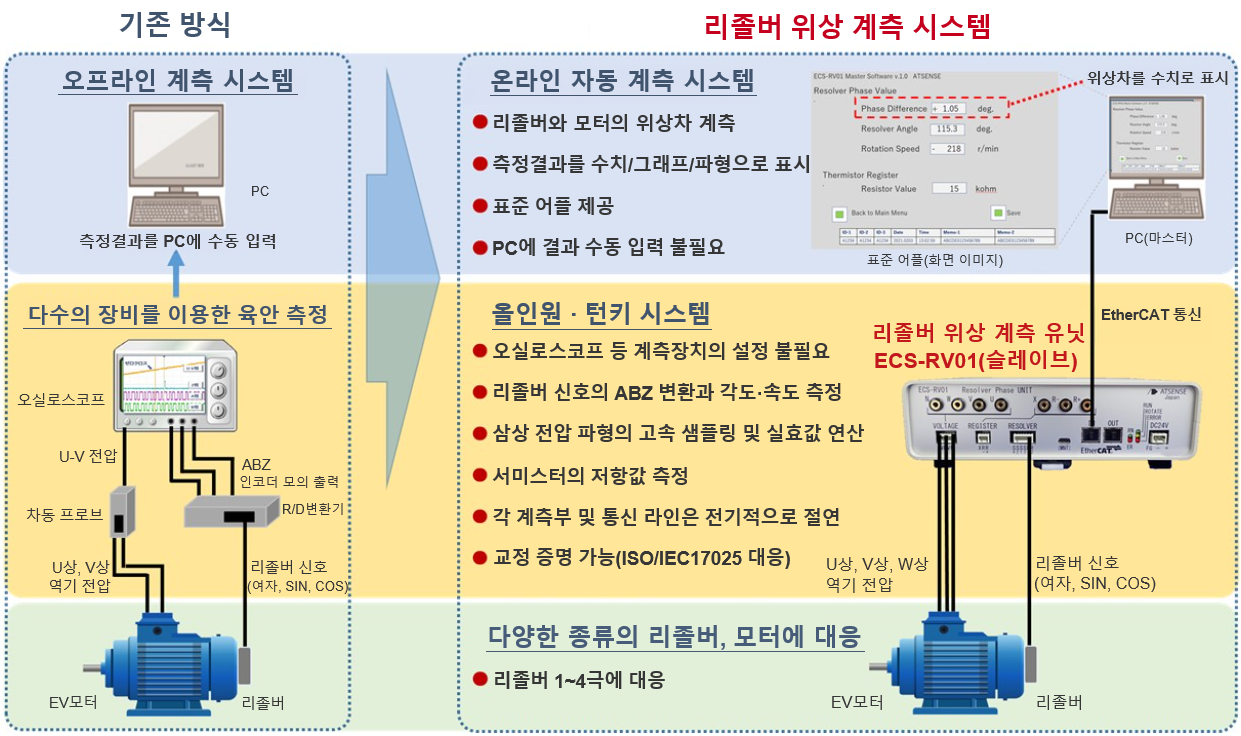

3. 리졸버 위상 계측의 기존 방식과 본 시스템의 비교

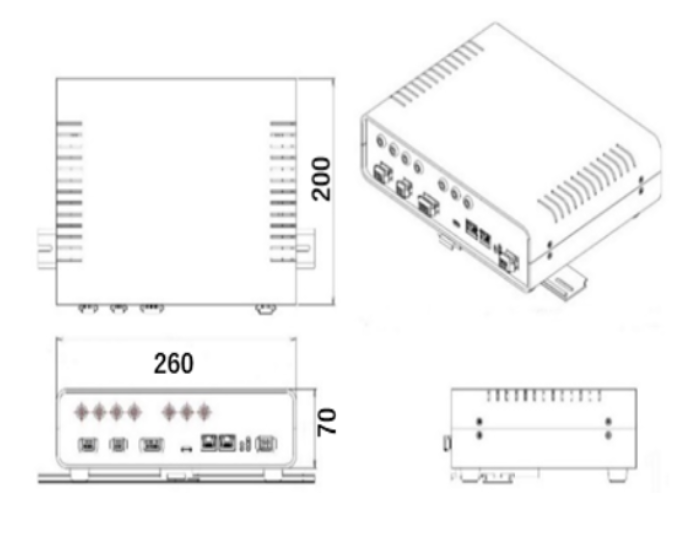

4. 유닛 외형도

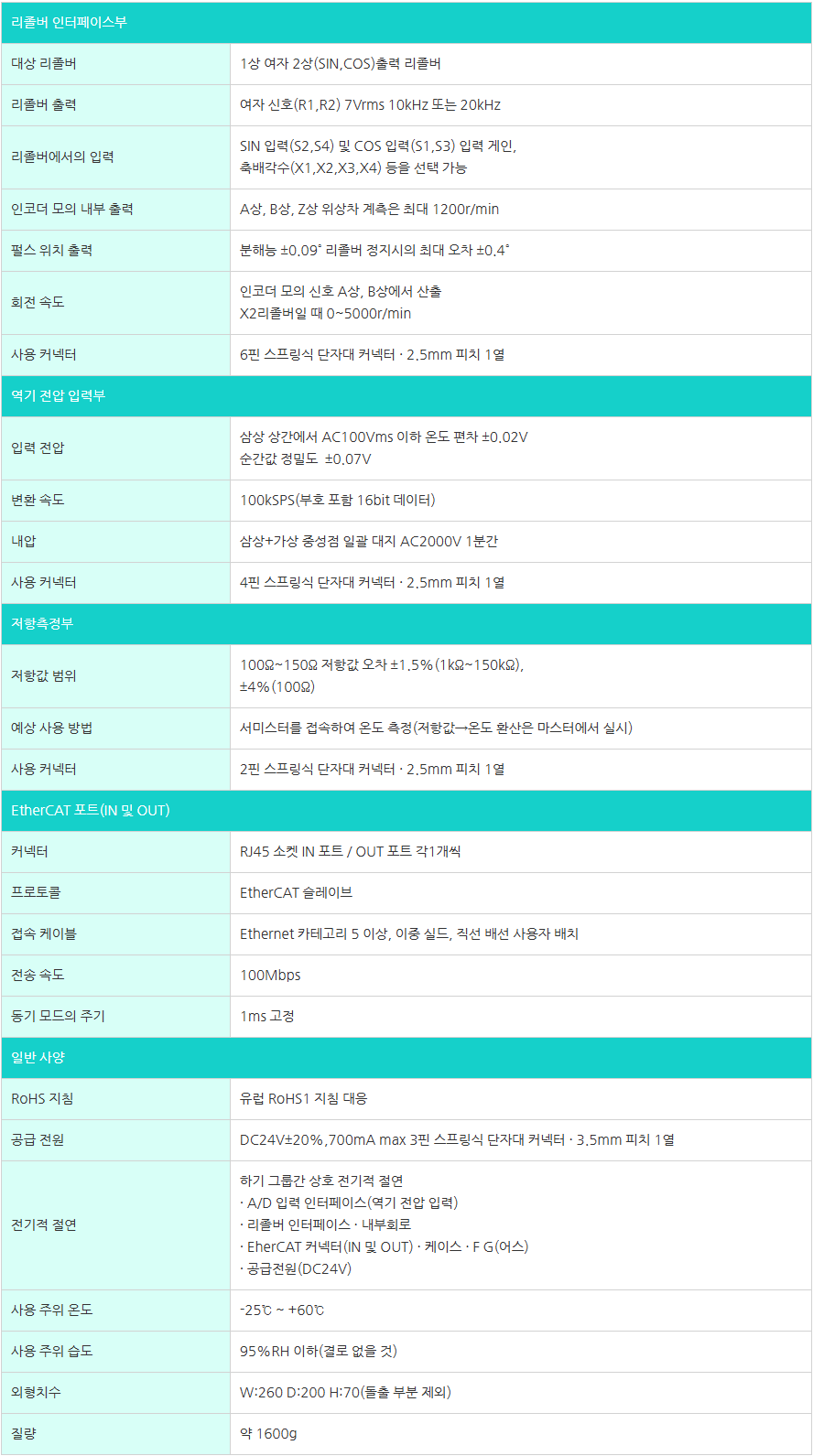

사양
