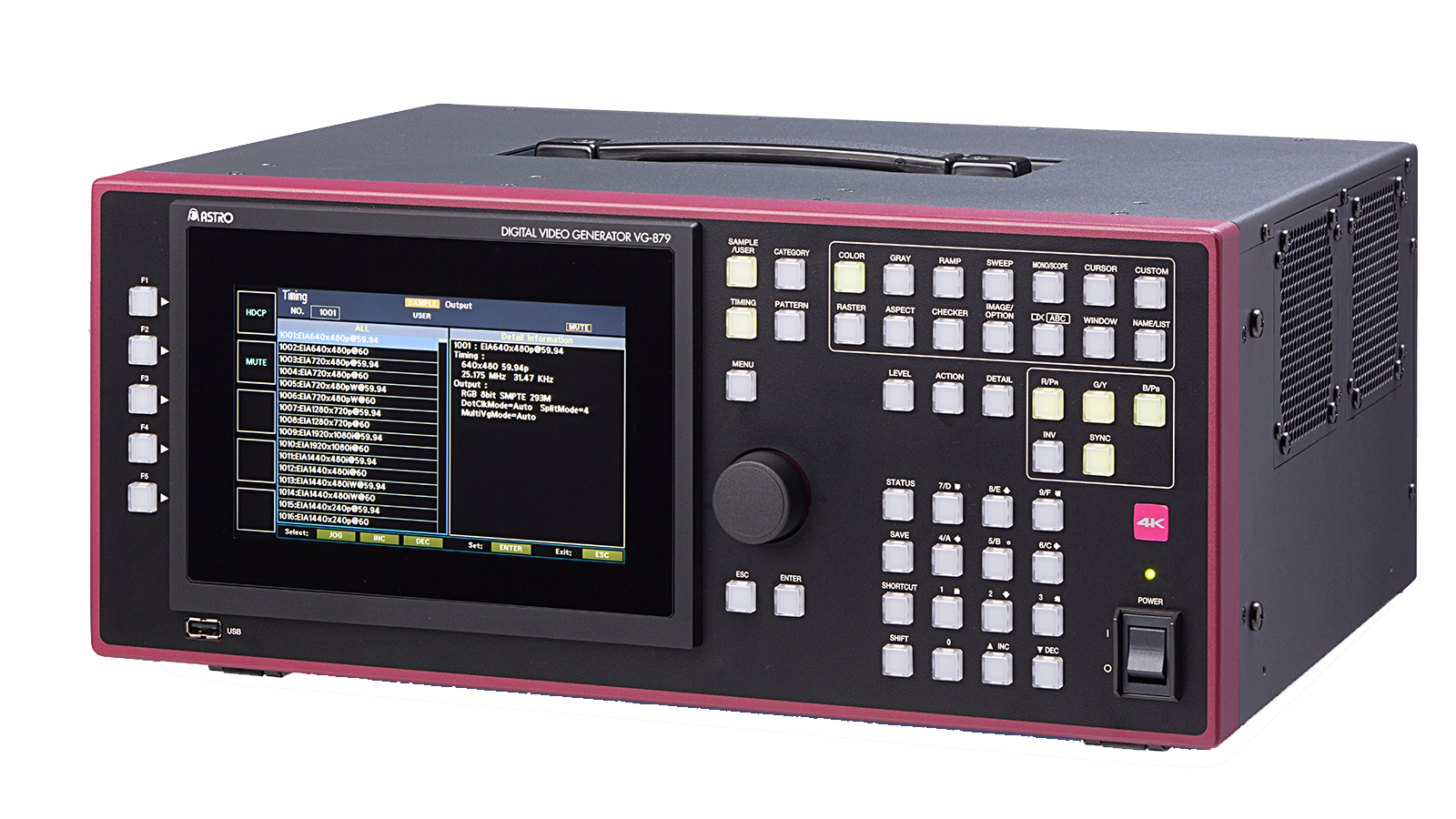

[Astro design] 디지털비디오 신호 발생기 ‘VG-879’

​

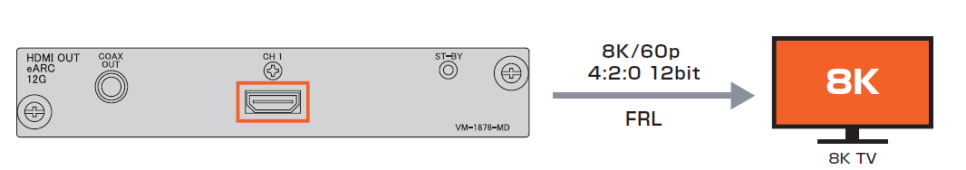

1) HDMI 2.1지원 유닛(MD)[HDCP 2.3/1.4 지원]

・ HDMI 2.1 규격
・ 비압축8K/60p YCBCR 4:2:0 (12bit), 4K/120p YCBCR4:4:4 출력 대응
・ FRL과TMDS모드 지원, CTA-861-G규정 타이밍 출력이 가능

​

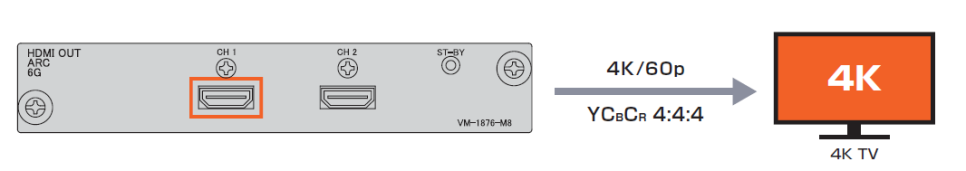

2) HDMI 6G유닛 (M8)[HDCP 2.2지원] HDR지원

・ HDMI 2.0a 규격
・4K/60p RGB 4:4:4로 전송이 가능
・HDCP 2.2(최신의 저작권 보호기능)을 지원하고 HDCP 2.2/1.4의 변환이 가능

​

3) HDMI 유닛(M0) HDR지원

・HDMI 2.0a 규격
・4K/60p YCBCR 4:2:0으로 전송이 가능
・HDCP 1.4만 지원하고, 4ch을 사용하여 8K/30p 전송이 가능

​

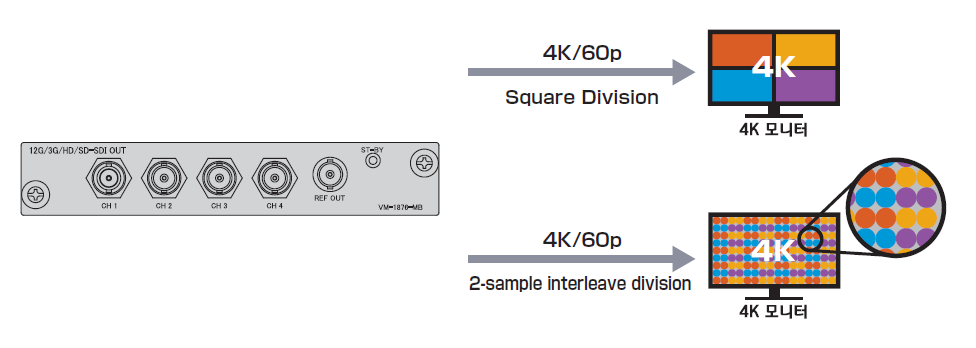

4) 12G-SDI유닛(MB)

・4K/60ｐ의 영상신호를 12G-SDI 신호 x 1개, 6G-SDI신호 x 2개, 3G-SDI신호 × 4개 사용하여 표시가 가능
・SDI 신호에 임의의 페이로드 삽입 가능
・8채널까지의 음성 중량이 가능
・타임코드 버켓을 중량 가능

​

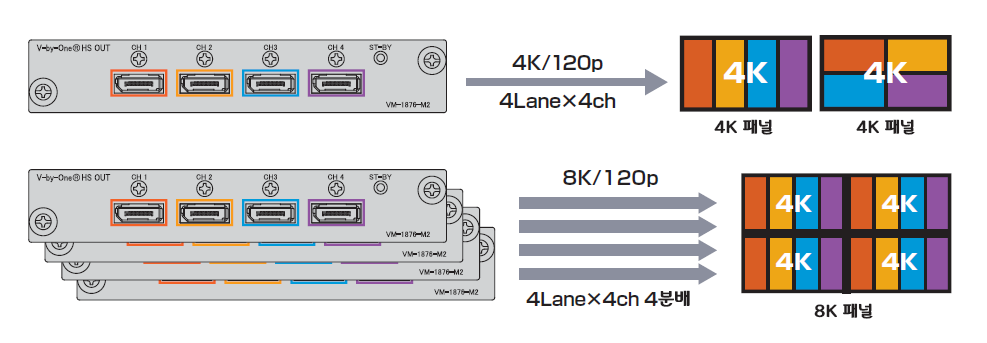

5)V-by-One HS 유닛 (M2)

・ 유닛 하나로 4K/120p, 혹은 8K/30p 전송, 유닛 4개로 8K/120p(4K/120p 4분배) 전송이 가능합니다.
・ 표시하는 화면을 4분할하여 각 커넥터에서 전송할 수 있습니다.

​

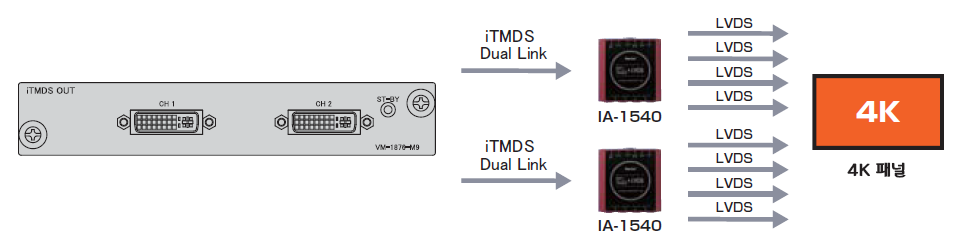

6) iTMDS 유닛 (M9)

・ 유닛 하나로 4K/60p, 유닛 두개로 4K/120p 전송이 가능합니다.
・IA-1540（DVI/iTMDS to LVDS 변환 어댑터) 를 접속함으로써 LVDS로의 변환이 가능합니다.

​

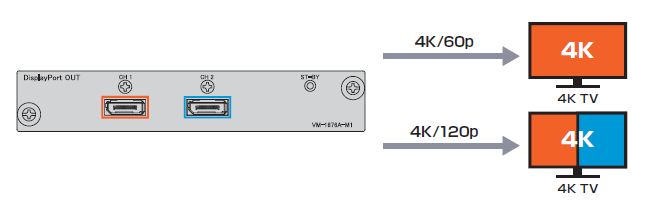

7) DisplayPort 유닛 (M1)

・DisplayPort 1.2a를 기준으로 싱글 스트림 (SST) 및 멀티스트림 (MST)으로의 4K/60p RGB 4:4:4 전송이 가능합니다.
・2ch을 사용하여 4K/120p 전송이 가능합니다 (SST만 해당)

​

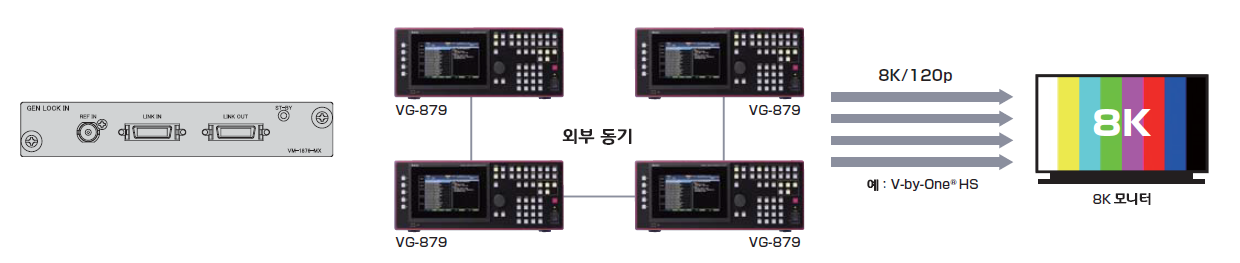

8) 외부 동기 유닛 (MX) [별도옵션]

복수 유닛의 VG-879를 동기운전 시킬수 있습니다.
VG-879 2대 혹은 4대 동기함에 따라 8K/120p, 8K/60p 등 고해상도의 신호출력이 가능해 집니다.

​

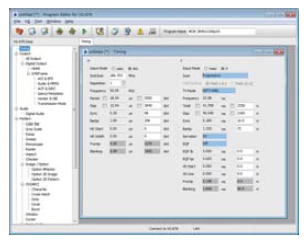

• • 어플리케이션 소프트 SP-8870 (기본 부속품)

타이밍 설정, 패턴 편집등 간단하게 프로그램을 작성할 수 있는 소프트웨어 입니다.

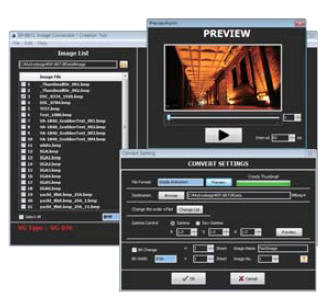

• • ​VG이미지 변환, 작성 툴 SP-8871 (별도 옵션)

​
BMP, JPG, TIFF형식 파일을 VGD형식 파일로 변환하는 소프트웨어 입니다.
변환시 8, 10, 12bit로 비트변환이 가능합니다.
또한 연속 정지화면을 하나의 이미지 파일로 하여, 동영상으로 VG-879에서 재생할 수 있습니다. 4K/60p는 1초, HD/60p는 4초 재생이 가능합니다. (BMP, JPG, TIFF, VBM)

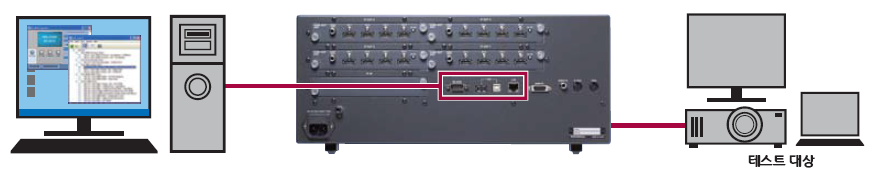

• • HDMI 2.1 테스트 툴 (별도 옵션)​

PC와 조합하여 HDMI2.1 컴플라이언스 테스트(SYNC테스트)가 가능합니다.​
