HDMI 2.1/ HDCP 2.3 대응 프로토콜아날라이저 'VA-1847'

아스트로 디자인사의 프로토콜 아날라이저입니다. VA-1847은 HDMI2.1의 입출력 신호 계측이나 분석, 표시가 가능한 프로토콜 아날라이저 입니다. 8K/60p YCBCR 4:2:0 이나 4K/120P YCBCR 4:4:4 타이밍을 지원합니다. 운반이 용이한 소형 설계 제품으로 액정 패널과 스피커를 탑재하고 있어 입력영상 및 음성을 그 자리에서 간단한게 확인 가능합니다.

HDMI 2.1/ HDCP 2.3 지원 프로토콜 아날라이저

Model:

VA-1847

Maker:

Astro design

제품 특징

1. 리시버 모드

CTA-861-G의 Video Identification Code (VIC)에 있는 FRL(최대 4Lane 12Gbps)신호 및 TMDS신호 수신이 가능 (10K 미지원)
비디오/오디오 타이밍, Info Frame계측 및 HDCP스테이터스, SCDC레지스터 표시가 가능
DDC/CEC라인 모니터 기능도 탑재하고 있어, SCDC나 HDCP 1.4/2.3의 해석 및 CEC의 분석이 가능
DSC 1.2a로 엔코더된 신호수신 및 해석이 가능

2. 리피터 모드

본 기기를 리피터로 설정할수 있어 HDMI출력 장치의 HDMI프로토콜 해석이 가능

3. 제너레이터 모드

CTA-861-G의 VIC에 있는 FRL(최대 4Lane 12Gbps)신호 및 TMDS신호 출력 지원 (5K/10K 미지원)
HDCP 1.4/ 2.3의 ON/OFF 가능

4. 스루(Through) 모드

전용 스루(through)케이블을 사용하여 영상신호를 수신할 필요 없이 DDC/CEC 라인 해석이 가능 (별도 옵션)

5. ARC/eARC

ARC/eARC의 수신 및 해석이 가능
eARC의 임의 설정으로 출력이 가능

6. 컴플라이언스 테스트

HDMI 2.1 CTS Pretest 가능

7. EDID

EDID edit 기능, SYNC기기에 저장 및 읽어오기 가능
EDID 에뮬레이트 기능

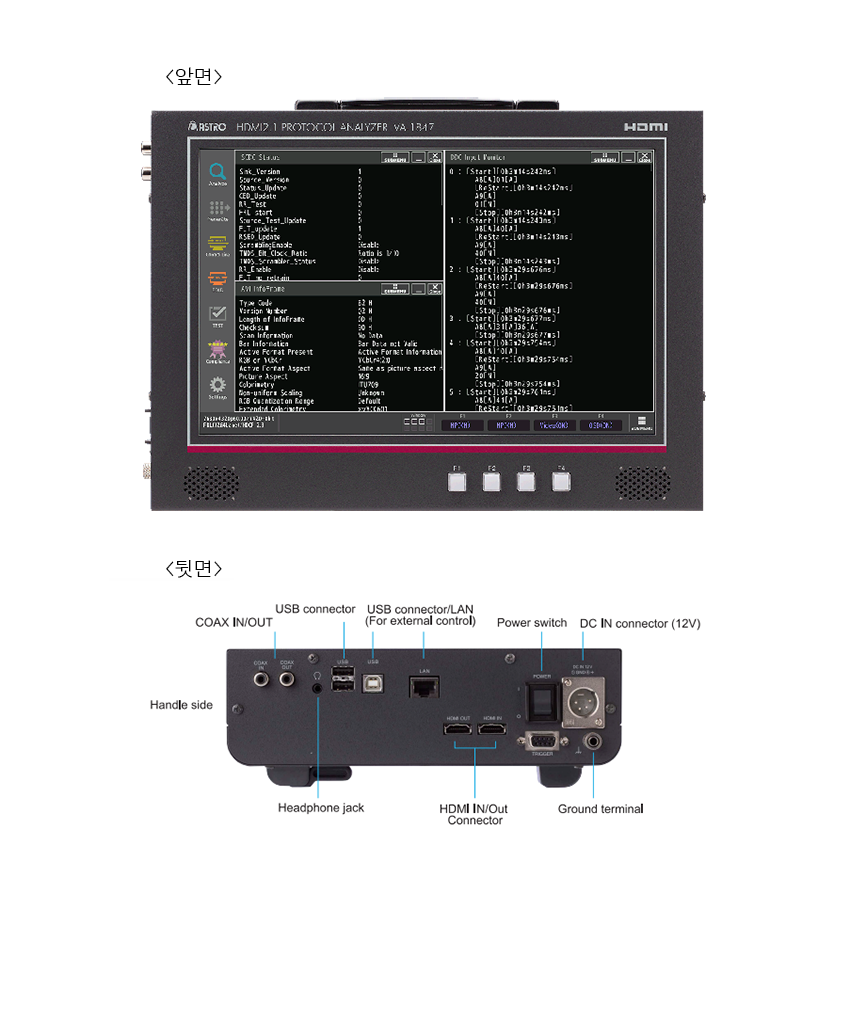

8. 12인치 터치 패널 및 내장 스피커를 탑재

최대 8개의 윈도우를 동시에 표시가능. 터치 패널로 직감적인 조작이 가능
내장 스피커가 있어 그 자리에서 음성확인이 가능

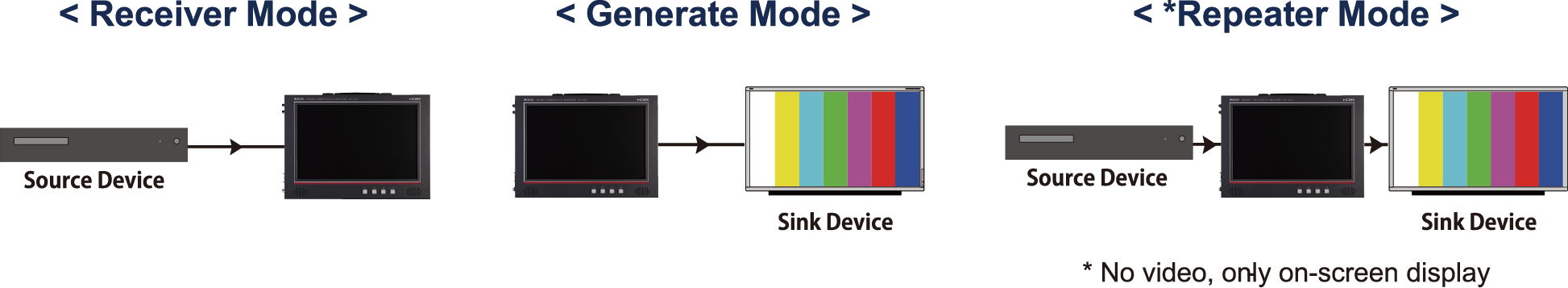

사용 예

* YCbCr4:2:2 신호를 수신할 때 비트 깊이는 GCP 패킷의 값인 “8-bit”로 표시됩니다.
* 사양 및 외관은 사전 통보 없이 변경될 수 있습니다.

제품사양

비디오	단점 주파수	25MHz~2376MHz
	컬러 형식	RGB, YCbCr 4:4:4/4:2:2/4:2:0
	데이터 비트 수	8,10,12 bit
오디오 입출력	샘플링 주파수	32kHz~192kHz (L-PCM 2~8ch)
	형식	IEC 60958,61937
	데이터 분해능	16,20,24 bit
EDID		Ver.1.4(DDC2B)
HDCP		Ver.1.4/2.3
DSC1.2a		송수신
eARC		송수신
ARC		수신
