멀티 출력 직류전원(CVCC) ‘PMX-Multi시리즈’

멀티 출력 직류전원(CVCC) 'PMX-Multi시리즈'

PMX-Multi 시리즈는, 각 출력채널멸로 모델이 나누어져 출시된 소형의 다출력 직류 전원입니다.
본 시리즈는 트랜지스터, IC 회로, 오퍼앰프와 같은 실험/연구개발 및 생산라인에서의 사용에 최적화된 모델입니다.
PMX32-3DU은 2채널, PMX32-3TR은 3채널, PMX32-2QU는 4채널을 동시에 출력하여 각 채널을 동시에 가변(트래킹)할 수 있습니다.
또한 각 모델 모두 출력1과 출력2를 직렬/병렬접속 전환이 터치 하나로 가능합니다. 인터페이스는 LAN(LXI 규격에 대응), USB, RS232C통신을 갖추고 있습니다. 시리즈 레귤레이터 방식에 의한 저소음으로 안정적인 출력을 얻을 수 있습니다.

멀티 출력 직류전원

Model:

PMX-Multi

Maker:

KIKUSUI

■ Features ■

1. 고설정 분해능 전압: 1mV, 전류: 0.1mA
- 2. 모든 채널 트랙킹 제어 가능

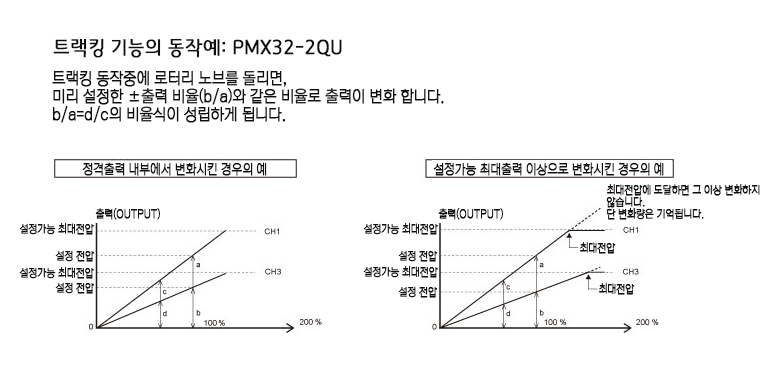

트랙킹 기능이란, 기준이 되는 채널의 변화에 맞추어 복수의 채널을 동시에 변화시키는 기능입니다. 동작영역내라면 0V(혹은 0A)부터 정격전압 (혹은 정격전류) 까지 변화시키는것이 가능합니다. 또한 트랙킹 동작을 실행할 채널선택 및 기준이 되는 채널은 자유롭게 설정할 수 있습니다. 트랙킹 기능에는 [절대값변화]와 [비율변화] 으로 두종류의 방법이 있습니다.

1) 절대값 변화
기준이 되는 채널 출력 전압치( 혹은 전류치)의 변화량과 같은 값 (절대값)으로 지정한 채널의 출력 전압치 (혹은 전류치)가 변화하는 기능

2) 비율 변화
설정되어있는 출력 전압치 (혹은 전류치)를 기준으로 하여 설정한 채널의 출력 전압치(혹은 전류치)가 같은 비율로 변화하는 기능

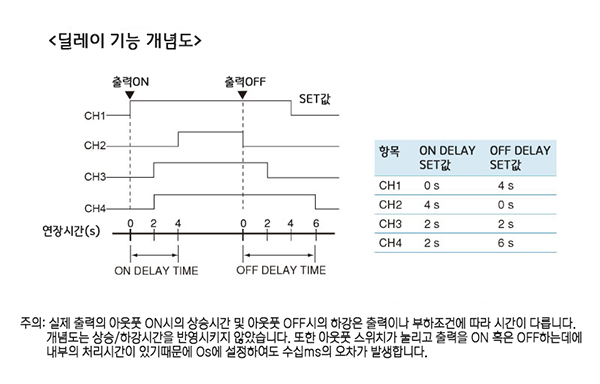

- - 3. 각 출력 ON/OFF 딜레이(연장) 기능
OUTPUT 스위치가 눌리면 각 출력이 OUTPUT ON (ON DELAY) 혹은 OFF (OFF DELAY)하는 시간을 설정할 수 있습니다. 설정가능한 연장시간 (딜레이타임)의 범위는 0.1s ~ 99.9s까지 입니다. 정해진 순서대로 전원 투입을 하지 않으면 시스템 전체가 폭주하거나 최악의 경우에는 데미지를 입히는 경우가 있으니, 전원 출력간에 ON시간의 딜레이 제어가 필요합니다. 동시에 출력 OFF시에도 필요해지므로 본기능은 그와같은 회로를 구동하는것에 매우 편리합니다.
- - 4. 직렬/ 병렬 접속 전환이 터치 하나로 가능

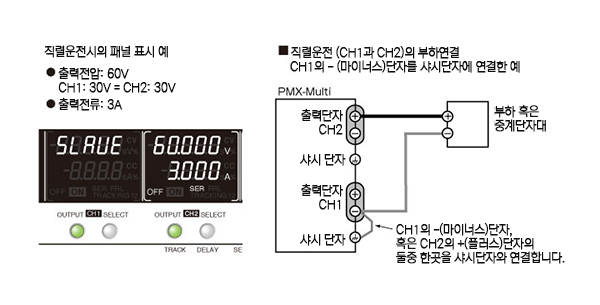

■ 직렬연결
본제품의 채널1과 채널2를 본제품 내부에서 직렬로 연결하고 두개의 채널을 조합하여 전압의 출력범위를 크게하여 사용할 수 있습니다. 채널2가 마스터, 채널1이 슬레이브로 동작합니다. 직렬운전의 경우 출력 전압은 채널1과 채널2를 합한 값이 출력됩니다.

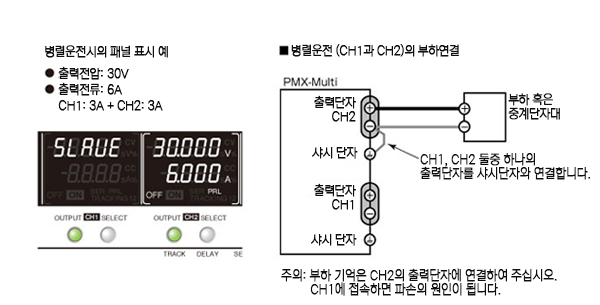

■ 병렬연결
본제품의 채널1과 채널2를 본제품 내부에서 병렬로 연결하고 2개의 채널을 조함하여 전류 출력 범위를 크게하여 사용할 수 있습니다. 채널2가 마스터, 채널1이 슬레이브로 동작합니다. 병렬운전의 경우 출력전압은 채널1과 채널2를 합한 값이 출력 됩니다.

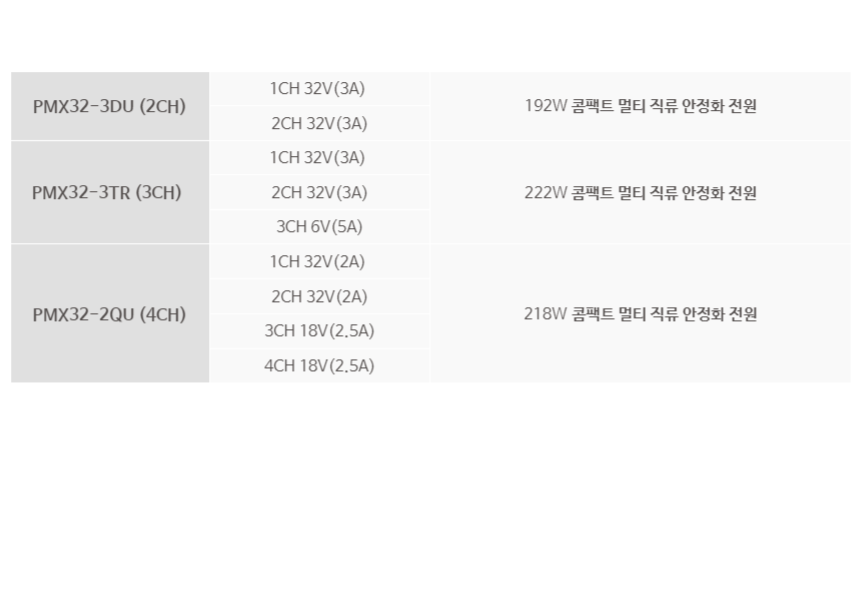

■ Line up ■
