- TAMAGAWA ELECTRONICS 框架式光學轉換器
6GHz頻段兼容光轉換器，可將模擬高頻信號轉換為光並傳輸
這是一種兼容6GHz頻段的光轉換器（光纖無線），可將模擬高頻信號轉換為光並傳輸。
通過用光纖代替射頻同軸電纜，可以輕鬆構建低損耗傳輸線。
框架式光學轉換器
Maker:
TAMAGAWA ELECTRONICS
特點
- 還覆蓋了移動5G（Sub6）頻段，支援從20MHz到6GHz的寬頻段。
- EIA 19 英寸1U 尺寸最多可安裝8 個E/O/O/E 模組，可實現節省空間的多通道配置。

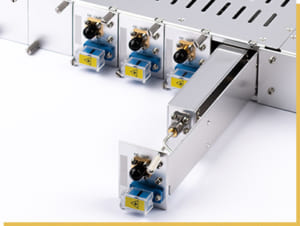

- 每個模組為可從背面插拔的槽型，可任意更改配置，如增加或減少模組個數。
- 單通道使用時，也可單獨銷售光模組。
- 本產品可以作為基礎機型進行訂製，因此能夠以比新開發成本更低、交貨期短的方式提出滿足客戶需求的方案。
- WDM（多重波長），通過單根光纖傳輸多個光信號，還支援冗餘配置。
使用
- 基地台與天線之間的無線電波段模擬傳輸
- 隧道、地下街等盲區對策的助推器
- 用於射頻/中頻波段傳輸的光中繼器
規格
| 射頻輸入頻率範圍 | 20MHz～6GHz |
| 射頻標準輸入電平 | -20dBm |
| 傳輸增益 | +5dB±3dB（光纖 通過） |
| 頻率特性 | 4 dBp-p 以內（室溫下） |
| NF | 20MHz至1.5GHz：25dB以下（有光纖通過） 1.5GHz～6GHz：30dB以下（光纖通過） |
| IM3 | 60dB以上 （光纖通過時，射頻輸入：-20dBm/2波共，1MHz失諧） |
| 光波長 | 1310nm（標準） *1550nm 也可作為選配提供 |
| 連接器 | 射頻：SMA-J 光學：SC-SPC |
| 狀態監測 | LD ALM：TTL輸出（發射電平=3dBm以下時的異常判斷） |
| 電源 | AC100V±10%，80VA以下（機架供應時） DC+9V 400mA以下（E/O・O/E模組） |
